常用電工工具、電工儀表及配電柜的送電步驟是什么？

一、常用電工工具

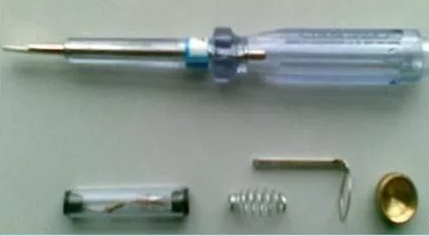

1、驗電筆（電筆）

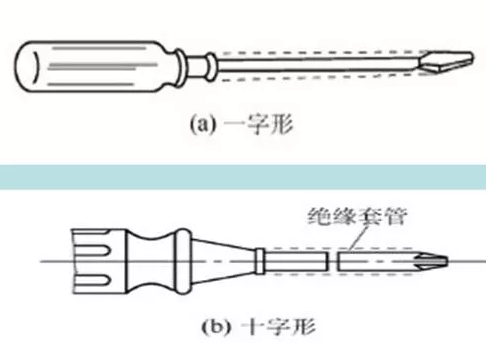

2、螺釘旋具（又稱螺絲刀、起子等）

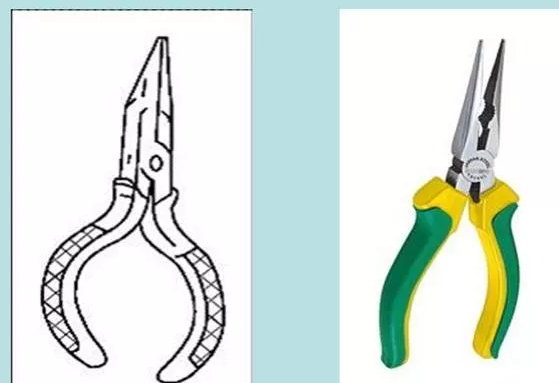

3、尖嘴鉗

二、常用電工儀表

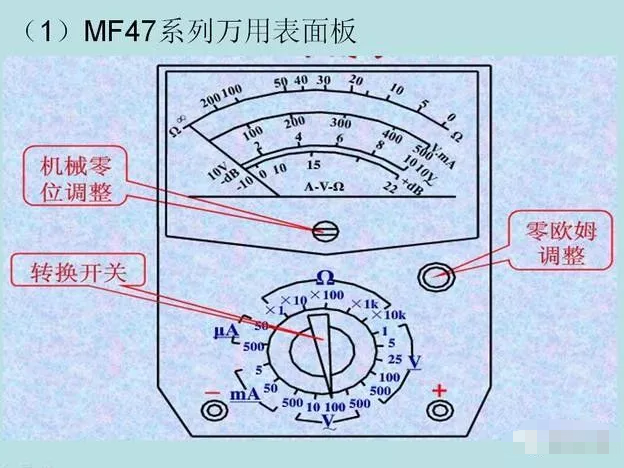

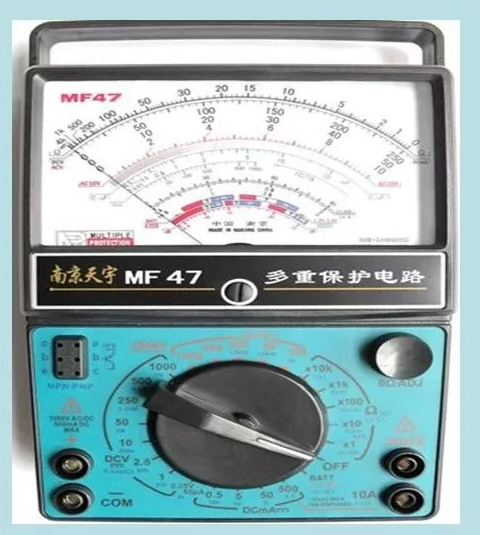

1、萬用表

是一種用來進行多種項目測量的便攜式儀表，可用來測量電流、電壓、電阻等，另外還可以粗略測量電容C，晶體管直流放大倍數等

（2）萬用表的基本測量步驟

①將萬用表水平放置；

②機械調零；

③根據測量參數要求插入黑、紅表筆；

（黑表筆接公用端-COM）

（紅表筆接+、2500V、10A ）

④選擇合適的檔位及量程（電壓、電流、電阻等）

⑤如果選用歐姆檔還應進行歐姆調零；

⑥將萬用表兩表筆連接于被測電路電路中；

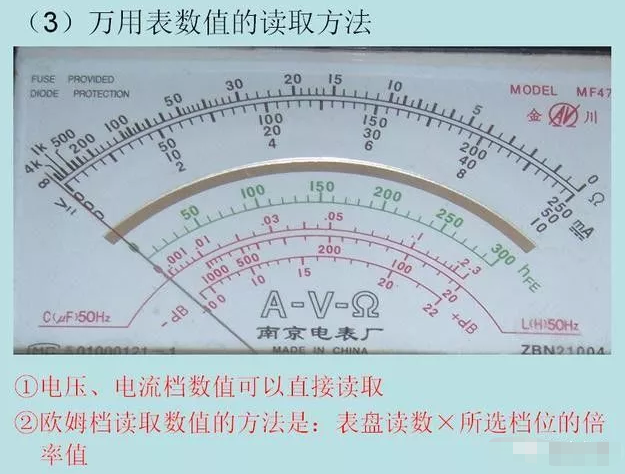

⑦根據選擇的檔位及量程讀取數據；

⑧測量完畢后將檔位調制交流電壓最高檔或空擋

（2）注意事項 :

n①、萬用表采用過壓、過流自融斷保護電路及表頭過載限幅保護等多重保護，但使用時仍應遵守下列規程，避免意外損失。 n②、測量時，須用右手握住兩支表筆，手指不要觸及表筆的金屬部分和被測元器件。 n③、測未知量的電壓或電流時，應先選擇最高量程，待第一次讀取數值后，方可逐漸轉至適當位置以取得較準讀數并避免燒壞電路。 n④、測量中若需轉換量程，必須在表筆離開電路后才能進行，否則選擇開關轉動產生的電弧易燒壞選擇開關的觸點，造成接觸不良的事故。 n⑤、測量高壓時，要站在干燥絕緣板上，并一手操作，防止意外事故。 n⑥、電阻各檔用干電池應定期檢查、更換，以保證測量精度。如長期不用，應取出電池，以防止電解液溢出腐蝕而損壞其它零件。

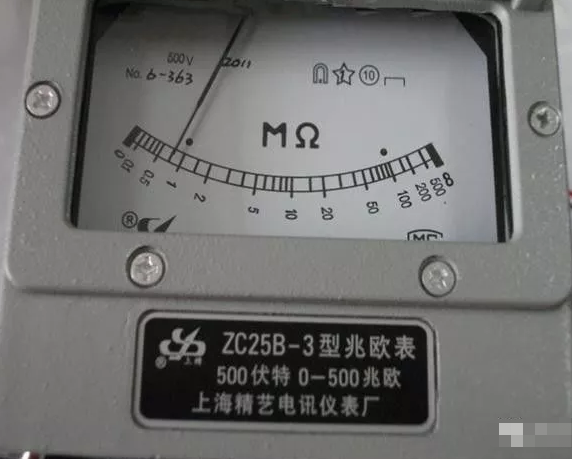

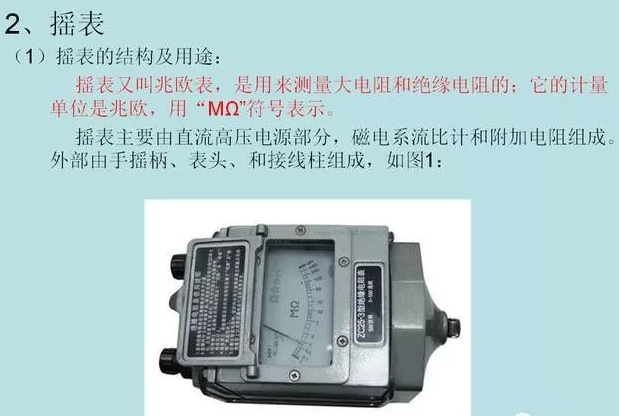

（2）搖表的選用：

n（a）按電壓等級選時：額定電壓在500伏以下時，選用500伏的表；額定電壓在500以上的設備選用1000~2500伏的表。 n（b）按量程選時，一般應注意不要使其測量范圍過多超出所需要測量的絕緣電阻值，以免使讀數產生較大誤差。

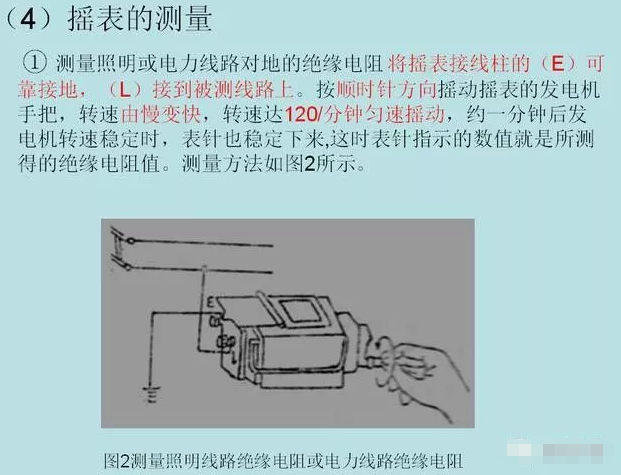

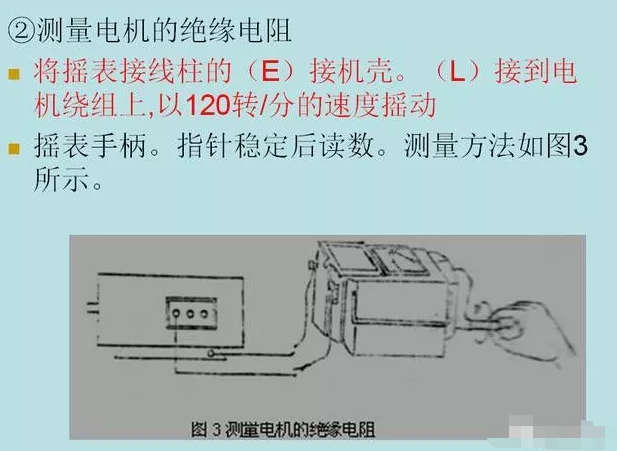

（3）搖表的接線

搖表有三個接線柱，其中兩個較大的接線柱上分別標有“接地”（E）和“線路”（L），另一個較小的接線柱上標有“保護環”或“屏蔽”（G）

（4）搖表使用時的注意事項

n①搖表應水平放置，測量前應進行短路和開路試驗，即將(E)和(L)兩接線連接，緩慢搖動手柄，指針應指零處；將(E)和(L)兩接線斷開，搖動手柄，指針應指∞處，否則表有誤差或有故障，應排除后再用。 n②測量前，應將所測設備電源切斷，并接地充分放電（大電動機、變壓器、電容器等放電約三分鐘），以保護設備和人身安全。 n③接線柱的引出線必須用絕緣良好單根軟導線，測量時兩根連接線不能絞纏在一起也不可與被測物和地接觸，同時要保持被測物表面清潔，以免引起誤差。 n④搖動發電機手柄要由慢到快，不可忽慢忽快，轉速以120轉/分鐘為宜，持續1分鐘指針穩定后，讀數較為準確。 n⑤測量電器設備絕緣電阻（如電容器、電纜等）時，測完后先將“L”接線斷開，再停止轉動手柄，以免被測物向表頭倒充電而損壞表針。 ⑥測量完畢應將所測設備充分放電，以保安全

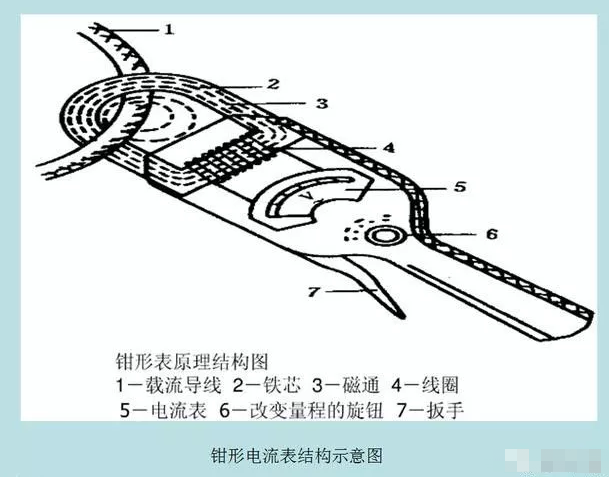

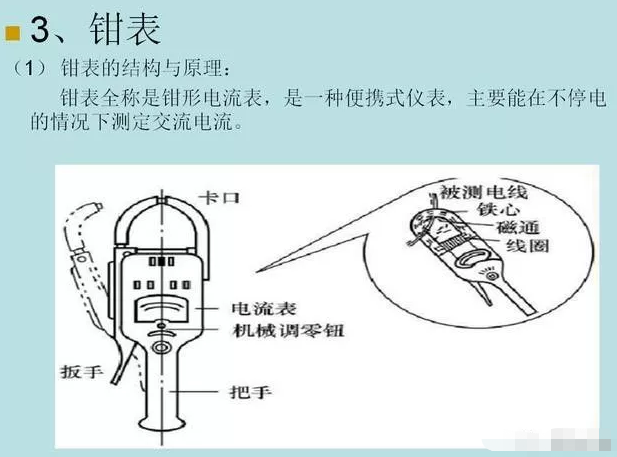

（2）指針式鉗形電流表的原理：

握緊鉗形電流表的把手時，鐵心張開，將通有被測電流的導線放入鉗口中。松開把手后鐵心閉合，被測載流導線相當于電流互感器的一次繞組，繞在鉗形表鐵芯上的線圈相當于電流互感器的二次線圈。于是二次繞組便感應出電流，送入整流系電流表，使指針偏轉，指示出被測電流值。（電流表的刻度按一次側電流刻度的）

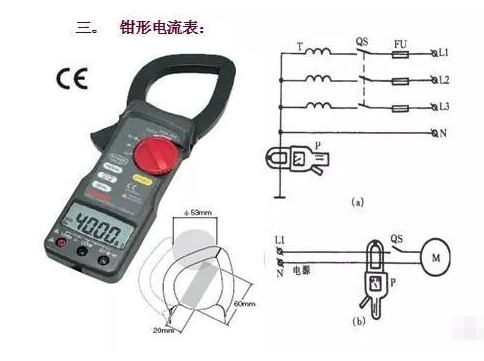

（3）鉗形電流表使用時的基本操作：

na、檢查鉗形電流表； nb、選擇合適的量程； nc、測量電流； nd、記錄測量結果； ne、維護保養。

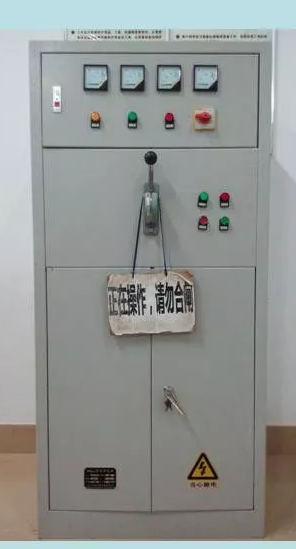

第四點：配電柜操作

一、配電柜的送電步驟如下：

•1、拿開“正在操作，請匆合閘”的指示牌； •2、檢查隔離開關是否帶電； •3、拆除地線； •4、閉合主開關（閘刀開關）； •5、閉合負荷開關； •6、檢查三相電壓是否平衡，能達到380V或相差5%之內； •7、閉合負載開關，先閉合照明線路的負載開關，后閉合電力拖動的負載開關； •8、掛上“正在送電”的指示牌。

二、配電柜的斷電步驟如下：

•1、拿開“正在送電”的指示牌； •2、斷開負載開關，先斷開電力拖動的負載開關，后斷開照明線路的負載開關； •3、檢查各個負載開關是否還帶電； •4、斷開負荷開關； •5、斷開主開關（閘刀開關）； •6、接上地線； 7、掛上“正在操作，請匆合閘”的指示牌

三、注意事項

•1、操作時要注意人身安全； •2、配電柜送電與斷電時的步驟不能顛倒； •3、操作完畢后工具要擺放好。

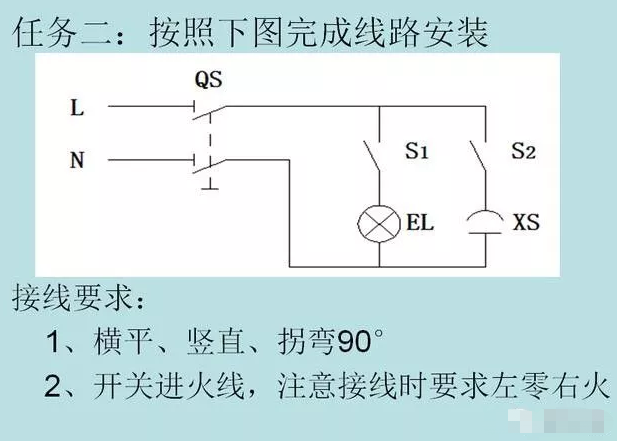

第五點：照明線路安裝

一、照明裝置基本知識

室內配電線路安裝主要包括照明光源的安裝、插座與開關的安裝，導線的選擇與安裝及配電箱的安裝等。室內配電線路安裝好后，可以獲得照明，可以同坐插座為各種家用電器供電。在電器出現過載和人體觸電時能自動實現保護等。

二、照明裝置

定義：電光源所需的電器裝置，統稱為照明裝置，連接這些裝置所連接的線路，簡稱照明線路，它包括：電源、燈具、導線、開關等。

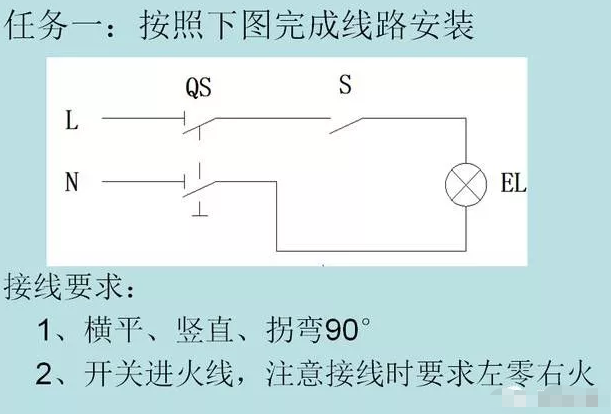

三、照明裝置的安裝

照明裝置的安裝要求，可概括成八個字

即：正規、合理、牢固和整齊

1、正規：是指各種燈具、開關、插座及所有附件必須按照有關規程和要求進行安裝

2、合理：是指選用的各種照明器具必須正確、適用、經濟、可靠，安裝的位置應符合實際需要，使用要方便。
