云南消防安全知識培訓-消防應急照明燈具的常亮火線怎么接？

消防應急照明燈具包括應急照明燈、安全出口標志和疏散指示標志，其供電方式常見的有自帶電源非集中控制型應急照明燈具、自帶電源集中控制型應急照明燈具以及集中電源非集中控制型應急照明燈具和集中電源集中控制型應急照明燈具，實際劃分就是兩種即自帶電源和集中電源兩類，下面來分別介紹:

1、自帶電源型應急照明燈具

建筑中常用的應急照明雙頭燈（自帶蓄電池），安全出口指示標志（自帶蓄電池）、疏散指示標志（自帶蓄電池）等都屬于自帶電源型，他們對常亮火線接線的要求不高，接線時，只須將應急照明燈具的火線L、零線N和Pe線分別與消防供電線或市電直接連接上就行，這時需要注意L線和N線不能串接現場開關控制，要直接與電源線的L線和N線相連接。

2、集中電源型應急照明

建筑中如果使用的應急照明雙頭燈、安全出口指示標志、疏散指示標志等都是不帶蓄電池的燈具，需要利用集中電源進行火災時的應急供電，則屬于集中電源型應急照明燈具。其應急回路的電線安裝要求要與火災自動報警系統的報警線路安裝要求一樣，需要進行穿金屬管進行保護。

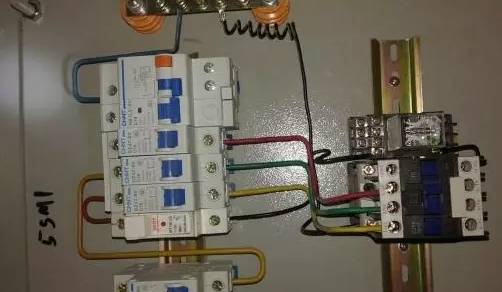

這種應急照明燈具的回路是需要4根線進行連接，其中一根火線連接集中應急電源是為了保證火災時所有的應急照明燈具是常亮的；另一根火線接普通的照明線路，保證正常的普通照明；而零線N與普通供電和集中應急電源的N線連接；Pe線與建筑的Pe線連接，火災時能自動切換到應急電源保持正常的電力供應，使建筑內保持規范規定的照度要求。具體接法見下圖。
