“除草機”電路圖？這可不是設計除草機時所需的電路圖。而是本文作者在面試新的電路設計人員時，用來判斷應征者是否真的是能夠分析模擬電路的工程師的“考題”，而透過這樣的考題，即可從中剔除不適任的“雜草”…

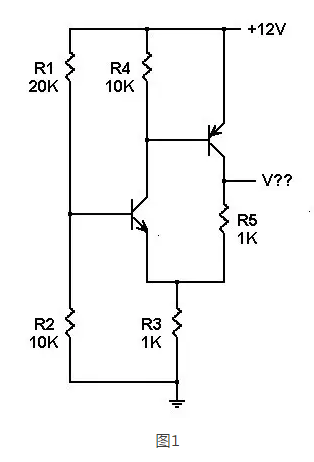

這是一位面試官想到的“考題”，它會清除任何真正不善于處理模擬電路分析的人。具體如下：有兩個晶體管(transistor)，一個NPN和一個PNP，連接方式如圖1所示。

在這里簡單介紹一下我預計會做出的假設，以及隨后的分析。

一開始的假設是，此晶體管是硅(Si)，并顯示0.6伏特(V)基極至發射極電壓，且兩個晶體管的ß值非常高，使得基極電流幾乎為零。

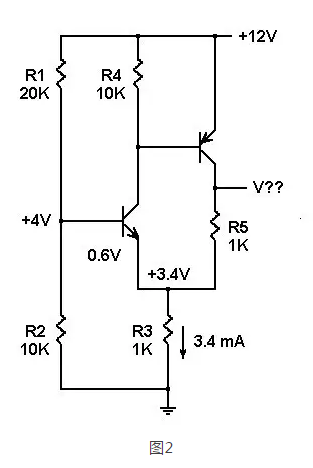

對于NPN基本上為零的基極電流，R1和R2的電壓在NPV的基礎上將+12V導通電壓分壓為+4V。當Vbe為0.6V時，NPN發射極為+3.4V，在R3中流過的電流為3.4mA。

接下來的問題是，NPN發射器和R5如何共享3.4mA電流？

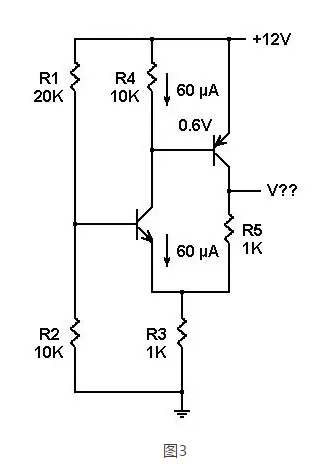

PNP的Vbe為0.6V，如此使得R4中的電流為0.06mA或60μA。在PNP基極電流幾乎為零的情況下，由于NPN的ß值非常高，60μA成為NPN的集電極(collector)電流，也變成NPN的發射極電流。

流過R5的電流必須是R3的3.4mA電流和NPN發射極的0.06mA電流之間的差值。該值為3.4-0.06=3.34mA。

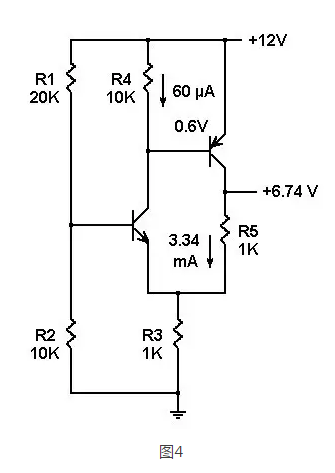

R5上的電壓降為3.34V，當加到R3頂端的3.4V時，將R5和PNP集電極的頂端放在+ 6.74V。

是不是很容易呢？沒錯，這個電路是很容易。即便如此，這個電路幫我刷掉了許多不合格的職位候選人。
