金屬非金屬礦山作業安全技術-礦用電纜的結構及選用、礦用電纜的結構

按常用絕緣材料的不同，礦用電纜可分為油浸紙絕緣電纜（PILC）、交聯聚乙烯電纜（XLPE）、聚乙烯電纜（PE）、聚氯乙烯電纜（PVC）、橡膠電纜（EPR）;按電壓等級可分為低（中）壓礦用電纜（35kV及以下）、高壓礦用電纜（110kV、220kV）和超高壓礦用電纜（500kV）。

礦用電纜由導體芯線、絕緣層、半導電層、金屬屏蔽層和外護套層組成。

導體芯線和絕緣層是電纜必需的組成部分，導體芯線的材料通常為銅芯和多股鋁芯。

單芯電纜是油浸紙絕緣介質電纜的典型結構，金屬屏蔽層為鉛包，外護層由鋼帶和塑料材料等組成。單芯電纜，通常是塑料交聯聚乙烯（XLPE）絕緣介質電纜的典型結構，結構上多了內外半導電層和石墨層，而金屬屏蔽層一般為銅帶，金屬護套可能是鋼帶（鋼絲）、鋁、銅或不銹鋼等材質。

三芯電纜多為塑料聚乙烯（PVC）絕緣介質和橡膠絕緣介質電纜，一般為 6kV 以下低等級電纜典型結構，這樣的結構也有四芯電纜情況。三芯電纜與單芯電纜結構基本相同。

（一）鎧裝電纜

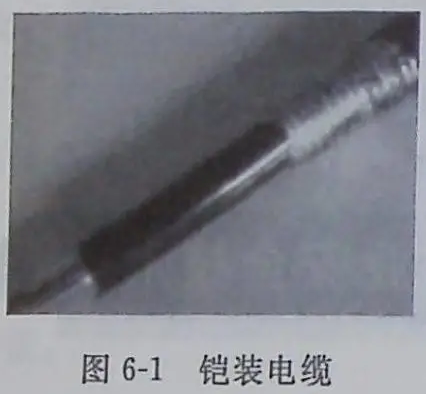

鎧裝電纜是由不同的導體裝在有絕緣材料的金屬套管中，被加金屬非金屬礦山作業安全技術工成可彎曲的堅實組合體，見圖 6-1。鎧裝電纜包括鎧裝熱電偶、鎧裝熱電阻、鎧裝加熱器和鎧裝引線，主要用于化工、冶金、機械制造、發電和科學試驗等的溫度測量、信號傳輸及特殊加熱，用量最大的是鎧裝熱電偶。

圖 6-1 鎧裝電纜

1.鋼帶鎧裝電纜分類及型號鋼帶鎧裝電纜分為鋼帶鎧裝電力

電纜和鋼帶鎧裝控制電纜。鋼帶鎧裝電力電纜型號有 VV22、 VVP22、ZRVV22、NH-VV2;鋼帶鎧裝控制電纜型號有KVV22、 KVVP2、KVVP22、ZR-KVV22 等。

2.鋼絲鎧裝電纜

鋼絲鎧裝電纜分為鋼絲鎧裝電力電纜、鋼絲鎧裝控制電纜和鎧裝通信電纜。鋼絲鎧裝電力電纜型號有 VV32、YJV32、ZR- VV32;鋼絲鎧裝控制電纜型號有 KVV32 KVVP32;鎧裝通信電纜型號有 HYA53、HYAT53、HYA23、HYV22、HYA22（防鼠、地埋）。國外鎧裝電纜的生產主要集中在幾個比較發達的國家，如美國、英國、日本、德國、俄羅斯，東南亞地區尚無生產廠家。但只要有化工、冶金、機械制造、發電等工業的地方，就需要鎧裝電纜。

3.鎧裝電纜用途

鎧裝電纜機械保護層可以加到任何結構的電纜上，以增加電纜的機械強度，提高防侵蝕能力，是為易受機械破壞及易受侵蝕的地區而設計的電話電纜�？梢圆捎萌魏我环N方式敷設，更適用于巖石地區的直埋敷設。

鎧裝電纜也就是地埋電力電纜、動力線傳輸電纜。電纜加上鎧裝層的目的除了增強抗拉強度、抗壓強度等機械保護，延長使用壽命外，鎧裝層還具有一定的抗外力性能，可以預防老鼠撕咬。鎧裝層的彎曲半徑要大，鎧裝層可以接地，保護電纜。

鋼絲鎧裝電纜用于立井井筒或急傾斜巷道。鋼帶鎧裝電纜用于

（二）橡套電纜

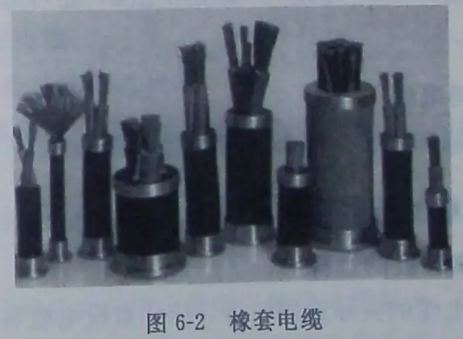

橡套電纜是由多股細銅絲為導體，外包橡膠絕緣和橡膠護套的一種柔軟可移動的電纜品種，見圖 6-2。一般而言，包括通用橡套軟電纜、電焊機電纜、潛水電機電纜、無線電裝置電纜和攝影光源電纜等品種。

橡套電纜廣泛使用于各種電器設備，例如家用電器、電動機械、電工裝置和器具的移動式電源線，同時可在室內或戶外環境條件下使用。根據電纜所受的機械外力，橡套電纜在產品結構上分為輕型、中型和重型 3 類。橡套電纜在截面上也有適當?shù)你暯印?/span>

一般輕型橡套電纜使用于家用電器、小型電動設備，要求柔軟、輕巧、彎曲性能好;中型橡套電纜除工業用外，廣泛用于農業電氣化中;重型電纜用于如港口機械、探照燈、農業大型水力排灌站等場合。這類產品具有良好的通用性，系列規格完整，性能良

好、穩定。

1.應用范圍

防水橡套電纜和潛水泵用電纜∶主要用于潛水電機配套，型號為 JHS，JHSB。

無線電裝置用電纜∶目前主要生產兩種橡套電纜，一種是屏蔽的，一種是不屏蔽，基本能滿足要求，型號為 WYHD，WYHDP。

攝影用電纜∶配合新型光源的發展，具有結構小、性能好，同金屬非金屬礦山作業安全技術時滿足室內和野外工作的需要，逐步取代一些粗重、耐熱性能差的老產品。

2.產品分類

橡套電纜分為重型橡套軟電纜（YC電纜，YCW電纜）、中型橡套軟電纜（YZ電纜，YZW電纜）、輕型橡套軟電纜（YQ電纜， YQW電纜）、防水橡套軟電纜（JHS電纜，JHSB電纜）、電焊機電纜（YH電纜，YHF電纜）。按使用范圍，還可分為普通橡套電纜和屏蔽電纜。

（三）塑料電纜

指芯線絕緣和護套全部采用塑料制成的電纜。

二、礦用電纜的選擇原則

（一）電纜長度的選擇

（1）鎧裝電纜的實際選用長度，應比敷設電纜巷道的設計長度增加 5%。

（2）固定敷設的橡套軟電纜的實際長度，應比敷設電纜的巷道設計長度增加 10%。

（3）移動設備的橡套軟電纜的實際選用長度，應為使用最遠點的計算長度另加 3～5m 活動長度。

（4）電纜接地芯線只能用作監測接地回路，不得兼作他用。

（二）電纜芯線的選用

（1）動力干線電纜一般選用四芯電纜。

（2）向采掘機械供電的電纜要根據具體設備的控制方式、信號系統的要求，相應增加控制芯線數。

（3）專用通信電纜的芯線數要按通信、信號及控制系統的實際要求數選取，并留有一定數量的備用線數。

（4）電纜接地芯線只能用作監測接地回路，不得兼作它用。

 1.電纜選擇-一般原則電纜的額定電壓等于或大于所在網絡的額定電壓，電纜的最高工作電壓不得超過其額定電壓的 15%。除在移動或振動劇烈的場所采用銅芯電纜外，一般情況下采用鋁芯電纜。敷設在電纜構筑物內的電纜宜采用裸鎧裝電纜或鋁包裸塑料護套電纜。直埋電纜采用帶護層的鎧裝電纜或鋁包裸塑料護套電纜。移動機械選用重型橡套電纜。有腐蝕性的土壤一般不采用直埋，否則應采用特殊的防腐層電纜。在有腐蝕性介質的場所，應采用相應的電纜護套。垂直或高差較大處敷設電纜，應采用不滴流電纜。環境溫度超過 40℃時不宜采用橡膠絕緣電纜。

2.電纜截面的選擇與校驗

（1）按電壓選擇電纜∶電纜的最高工作電壓不得超過其額定電壓的 15%。

（2）按經濟電流密度選擇電纜截面∶計算方法與導線截面的計算方法一樣。

（3）按照線路最大長期負載電流校驗電纜截面。

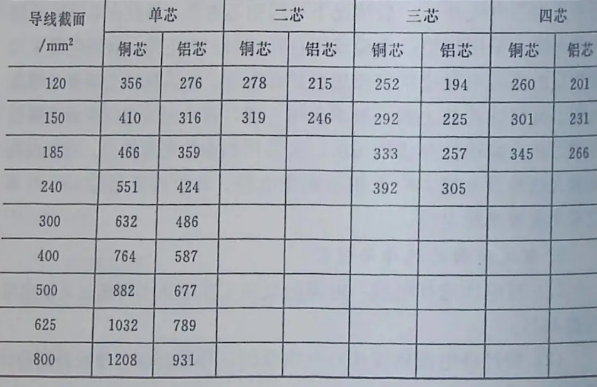

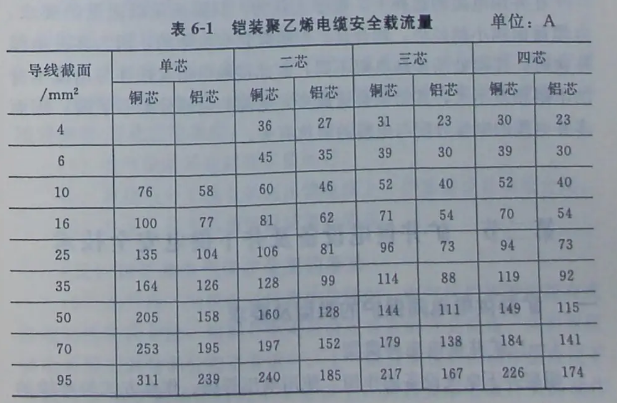

在平時的工作中通常是先求出線路的工作電流，再按照線路最大的工作電流不應該大于電纜的允許載流量計算。電纜允許的長期工作電流見表 6-1。

實際工作中經常會遇到這種情況∶由于負荷的增加，負載電流增大，原有電纜載流量不足，過流運行，為了增加容量，考慮到原有電纜運行正常，要重新敷設電纜施工難度大而且不經濟，常采用雙并、甚至三并的做法。

在并用電纜的選擇上，很多人認為，只要滿足載流量的要求電纜截面越小越經濟，越合理。但電纜是有電阻的，因?yàn)槎嗖㈦娎|連接時，連接處的接觸電阻不同，而此接觸電阻又往往與電纜本身的電阻相差不大，其結果會造成多并電纜的電流分配不平衡，因而多并電纜的電流分配與電纜的阻抗有關。
