低壓380V/220V三相四線架空導線截面選擇計算

口訣：

架空線路選截面，荷距系數相乘算，

三相荷距系乘四，單相荷距二十四，

得數除以1.7，即得銅線截面積。

說明：低壓架空線路安裝選擇導線截面是電工工作中經常遇到的實際問題，導線截面選擇大了造成浪費，投資高，導線截面選小了，不能滿足于供電安全和供電電壓質量要求，導線截面按口訣選擇能滿足于電壓損失5%的供電安全要求。

口訣中，架空線路選截面，荷距系數相乘算是指導線截面，求出送電員荷距，再乘以系數即為應選擇的導線；三相荷距系乘四，單相荷距二十四是指三相四線制供電，三相380伏，求出員荷距再乘以系數4為應選擇的導線截面，單相220伏供電，求出員荷距再乘以系數24為應選擇的導線截面，選用銅線時，可按求出的導線截面除以1.7即為銅線截面。

例1：有一三相四線制供電，380伏架空線，長度200米，輸電功率為30千瓦，允許電壓損失5%，求導線截面？

解：三相四線制供電

S=P×系數×M=30×4×0.2

=24平方毫米

銅線S=鋁線S/1.7=24/1.7=16平方毫米

S——導線截面

M——員荷距（千瓦/公里）

答：導線截面選用鋁導線25平方毫米，選銅導線為16平方毫米。

例2：三相四線制供電，380伏架空線，長度350米，輸送功率為30千瓦，求導線截面？

解：S=4

S=4×40×0.35

S=56平方毫米，整定為70平方毫米

銅線=70/1.7=41.1平方毫米，整定為50平方毫米

答：選70平方毫米鋁導線或50平方毫米銅線

例3：有單相220V照明電路長100米，輸送功率20千瓦，電壓允許損失5%，選擇導線截面？

解：S=系數×P×M

S=24×20×0.1

S=48平方毫米，整定為50平方毫米

銅線=50/1.7=29.4平方毫米，整定為35平方毫米

注：根據上述經驗口訣，基本符合，按導線選擇原則的按電壓損失系數，按經濟密度選擇系數基本達到供電技術的要求，要達到完整理想選擇，請查閱有關資料。

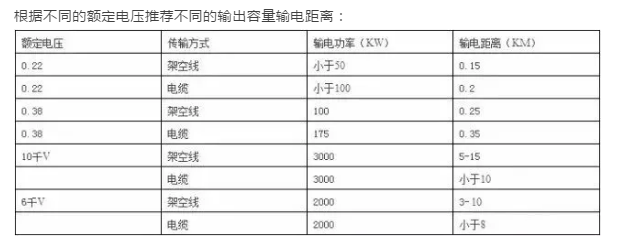

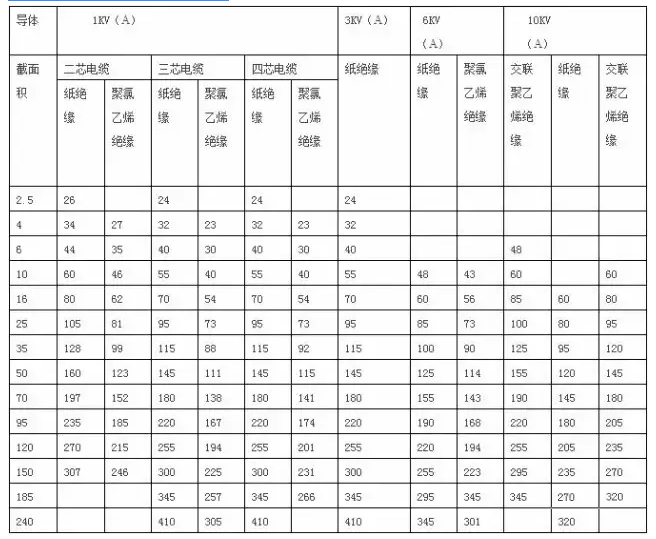

鋁芯紙絕緣、聚氯乙烯絕緣鎧裝電纜和交聯聚乙烯絕緣電纜

在空氣中（25℃）長期允許載流量

注：

1、銅芯電纜的載流量為表中數值乘以系數1.3倍；

2、本表格載流量為單根電纜容量；

3、單芯塑料電纜為三角形排列，中心距等于電纜外徑。

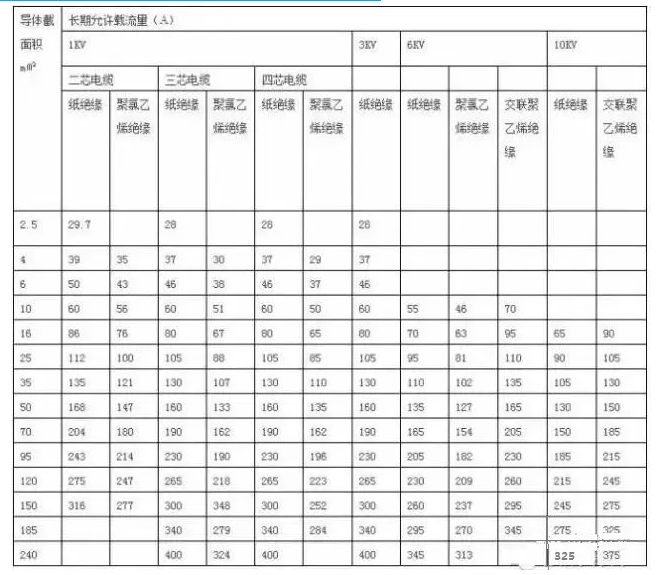

電纜長期允許載流量及其校正系數鋁芯絕緣、聚氯乙烯絕緣、鎧裝電纜和交聯聚氯乙烯絕緣電纜長期允許載流量直接埋在地下時（25℃）土壤熱阻系數為80℃  cm/w

注：

1、銅芯電纜的載流量為表中數值乘以系數1.3倍；

2、本表格載流量為單根電纜容量；

3、單芯塑料電纜為三角形排列，中心距等于電纜外徑
