一、 電氣線路的現場安裝布線

首先我們要了解現場是埋管穿線還是走橋架。依照工程師的電氣線路布置圖找到現場各個設備線路終點，檢查埋管位置是否對應設備各條線路終點。

第二，將電氣柜固定在現場底座，多個柜體就要并柜，安裝母線排，現場操作臺也要固定。

第三，一次回路布線，最好是同樣線纜規格的一并布線。這次我們的電工布線，喜歡從設備的頭部開始所有線都一同放線，這樣一來同時拆開多卷電纜，而且每換一個位置就得幾卷線纜一起搬來搬去，容易弄散。我的建議是拆一卷某規格線纜，然后從整套設備的首端到末端所有要求使用同規格的電器把這條電纜布置好，比如現場同規格的電機風機，我們可以先把這些線布置好，然后進行檢查，確保沒有遺漏，便對線纜布置圖的這一組同規格的進行勾記。接著，我們進行下一組同規格的的線纜布線，布置完了也依次勾記。這樣每次只要拆一個規格的線纜，并且一個線纜的所有布線完成后這種規格的剩余線纜就可以入庫并貼上標識卡以便辨識。

第四，理清布線的順序，現場布線最好是先放大線，再放小線，先放一次線，再放二次線，先放電機線，后放其它負載線，每布完一條線就要做好標牌。先放大線后放小線的好處是電纜溝或橋架里，大線不會壓著小線。先放一次線再放二次線的好處是一次線相對少可以盡快完成主回路，而且方便二次線的干擾處理。

我們這次江蘇現場的布線順序我寫出來讓大家參考一下。我們首先進行的是電機布線，然后依次開始進行一下布線：電機風機的布線，加熱電阻絲的布線，控制線路中的按鈕操作點布線，液壓回路，模擬量線路如溫度傳感器的布線，編碼器線路的布線，通訊線路的布線。這樣我們先解決主回路，然后再解決控制回路的開關量布線，我們就可以在接下來的容易受到干擾的線路中找到布線措施，從而可以在布線階段避免干擾問題。微信號技成培訓值得你關注。

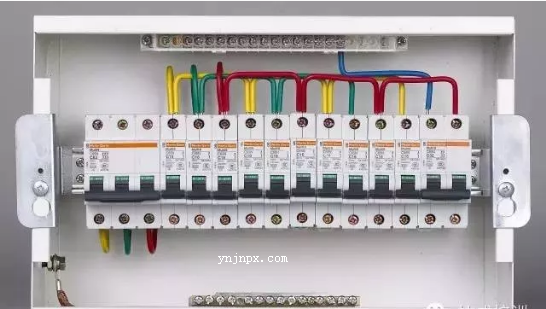

第五，關于接線，首先要記錄每條電纜線里哪種顏色或編號對應哪個端子，接完一條記錄一條，而且同規格的最好統一，比如所有的電機線最好統一為黃綠紅一一對應UVW。應該在一次線布完后要把所有一次線纜和負載接上，然后再進行二次線的布線。這樣的好處是不會混淆，特別是現場布的線路很多的情況下。而且可以讓現場看起來清爽，而不是像所有的線放完再一條條電纜露在現場那么混亂。而且一個階段的布線并接線，可以讓安裝工程一個階段一個階段的有規律的進展，而不是眉毛胡子一把抓。

　　二、電氣線路的調試方法

線路布線完畢，我們就要進行線路調試，以確保沒有錯誤。

首先我們要檢查線纜有沒有連接錯誤，不要將A電機的線纜接到B電機上，A風機的電纜接到B風機上，特別是穿同一條管的線路�？刂凭�路同一條電纜，電氣柜端子排上每個端子對應的顏色或編號是否與現場操作點一一對應，比如某按鈕對應的是黃色線，而到了電氣柜端子上卻接成了綠色線，這些都要仔細檢查�？纯措姍C(jī)相間有沒有短路，檢查有沒有與機殼短路，有沒有開路，按鈕及指示燈線路與端子接線是否與線路圖相符等等。

其次應首先調試一次回路，我們應該一個電氣柜一個電氣柜的調試。比如第一個電氣柜是所有電機回路，我們可以將開關推上，點動接觸器，觀察電機有沒有反向，如果反向馬上改過來。然后試第二個電氣柜，如風機回路，點動接觸器觀察風機有沒有反轉。

第三，調試所有按鈕的信號，現在很多控制系統按鈕都是接入PLC，我們可以現場一人按下每個按鈕，另一人在PLC前觀察相對應的輸入指示燈有沒有亮，如果不亮，查明原因。將問題解決，確保所有按鈕信號都已正常，按鈕指示燈亮起。

第四，調試所有主回路的反饋信號，比如第一個電氣柜里的所有電機，我們可以一一點動接觸器，檢查信號有沒有反饋給PLC，如果沒有，則檢查線路。觀察取樣信號有沒有得到取樣，比如電流互感器所連接的電流表，用螺絲刀頂住接觸器觀察電流表有沒有電流指示。

第五，手動運行變頻器，直流調速器，檢查電機有沒有問題，減速機有沒有異響，電機編碼器有沒有反饋。比如我們這次是調試590直流調速器。我們自己做了個簡單的小按鈕盒，兩個選擇開關一個用來啟動一個用來使能，一個電位器用來給定0-10V信號，我們把這按鈕盒接上調速器，然后就可以進行電機的運轉調試，并能在590上看到編碼器反饋信號。比如某臺直流電機我們?cè)囌{(diào)速時馬上就報錯，這是因?yàn)榫幋a器反饋的方向與電機實際方向相反，而電機方向確定沒錯，于是我們把編碼器的A，B相信號反過來就正常了。

第六，檢查所有其它反饋信號的信號源是否能正常將信號反饋給PLC。比如某電器，我們用互感器取樣電流信號觸發中間繼電器，利用中間繼電器的常開信號反饋給PLC這個電器工作了。我們就可以用螺絲頂住此電器的接觸器通電，觀察PLC相應的輸入指示燈有沒有亮，確保反饋信號沒有問題。又比如，現場某位置傳感器，隨著位置的移動反饋不同的電阻值，我們可以移動該位置，讓一人測量電氣柜線路另一端電阻值是否發生正常變化，以確保該電阻信號正常反饋，排除線路問題造成的反饋錯誤。

至此，我們基本可以將線路問題一一排除，就可以進行下一步的PLC程序調試，整套設備的聯動調試了。

總結上述內容，實際就是安裝的時候要先放一次線，后放一次線，放完一個規格線纜就做好銅鼻子接好線一個階段一個階段完成；調試的時候先檢查線路安全，然后調試電機方向，再確保手動運行能正常，信號有反饋給PLC或其它控制器。循序漸進，思維清晰，發現問題并解決問題，提升自己的工作能力。希望對大家有所幫助。
