氣割的基本操作

一、氣割工藝參數的選擇

氣割工藝參數主要包括氣割氧壓力、氣割速度、預熱火焰能率、割嘴與割件的傾斜角度、割嘴與割件表面的距離等。

1.氣割氧壓力

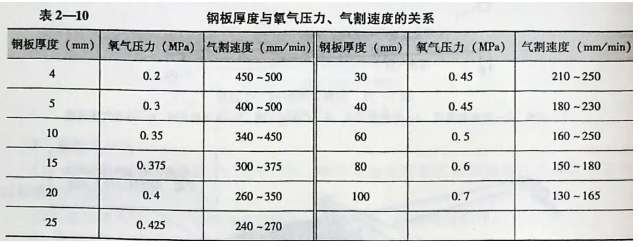

氧氣壓力的選擇一般是隨割件厚度的增大而加大，或隨割嘴代號的增大而加大。當割厚度小于 100 mm 時，其氧氣壓力的選用可參照表2—10。

在割件厚度、割嘴代號、氧氣純度均已確定的條件下，氣割氧壓力的大小對氣割質量不直接的影響。如果氧氣壓力不夠，氧氣供應不足，會造成金屬燃燒不完全，氣割速度降低不能將熔渣全部從割縫處吹除，使割縫的背面留下很難清除的掛渣，甚至還會出現割不透自現象。如果氧氣壓力太高，則過剩的氧氣對割件有冷卻作用，使割口表面粗糙，割縫加大氣割速度減慢，氧氣消耗量也增大。

2.氣割速度

氣割速度主要取決于割件的厚度。割件越厚，割速越慢。切割厚度大斷面的工件，還多增加橫向擺動。但是，割速太慢，會使割縫邊緣不齊，甚至產生局部熔化現象，割后清渣目難。割件越薄，割速越快。但是，割速也不能過快。否則，會產生很大的后拖量或割不透瑪象。

速度是否正確主要根據割縫的后拖量來判斷。所謂"后拖量"是指氣割面上的4割氧流軌跡的始點、終點在水平方向上的距離，如圖2—35 所示。

割時產生后拖量的主要原因如下∶

（1）切口上層全屬在燃燒時產生的氣體沖淡了氣割氧氣流，使下層金屬燃燒緩慢。

（2）下層金屬無預熱火焰的直接作用，因而使火焰不能充分地對下層金屬加熱，使集件下層不能劇烈燃燒。

（3）刪件下層金屬離割嘴距離較遠，氧流射線直徑增大，吹除氧化物的動能降低。

（4）割速太快，來不及將下層金屬氧化而造成后拖量。

的后拖量是不可避免的，尤其是在氣割厚鋼板時更為顯著。因此，采用的氣割速月以割縫產生的后拖量較小為原則，以保證氣割質量。氣割速度的選擇見表2—10。

3. 預熱火焰能率

火焰的作用是把金屬割件加熱至能在氧氣流中燃燒的溫度，并始終保持這個溫度同時使鋼材表面的氧化皮剝離和熔化，便于氣割氧射流與鐵化合。

氣割時，預熱火焰應采用中性焰或輕微氧化焰。因?yàn)樘蓟�焰中有游離碳存在，會使割縫邊緣增碳，所以預熱火焰不能采用碳化焰。在切割過程中，要注意隨時調整預熱火焰，防止火焰性質發生變化。

預熱火焰能率的大小與割件厚度有關。割件越厚，火焰能率應越大。但是在氣割厚板時火焰能率的大小要適宜。如果此時火焰能率選擇過大，會使割縫上緣產生連續的珠狀鋼粒，甚至熔化成圓角，同時還造成割縫背面黏附的熔渣增多，從而影響氣割質量。如果火焰能率選擇過小，割件得不到足夠的熱量，會使割速減慢而中斷氣割工作。

4. 割嘴與割件的傾斜角

割嘴與割件的傾斜角如圖2—36 所示。傾斜角的大小要隨割件厚度而定，見表2—11。

5.割嘴與割件表面的距離

割嘴與割件的距離要根據預熱火焰的長度和割件厚度確定。在通常情況下火焰焰心距割件表面為3～5 mm。當割件厚度小于20 mm 時，火焰可長些，距離可適當加大;當割件厚度大于或等于20 mm 時，由于氣割速度慢，為了防止割縫上緣熔化，火焰可短些，距離應適當減小。這樣，可以保持氣割氧流的挺直度和氧氣的純度，使氣割質量得到提高。

除了氣割工藝參數，氣割質量的好壞還與割件材質質量及表面狀況（氧化皮、涂料等）、割縫的形狀（直線、曲線和坡口等）等因素有關。

二、氣割的操作要領

1.割前清理

首先，用鋼絲刷仔細地清理割件表面，去除其氧化皮、鐵銹和塵垢，使火焰能直接對鋼板預熱。然后，用耐火磚將割件墊起，以便排放熔渣。不允許把割件直接放在水泥地上進行氣割。

2.點火

點火前，應檢查割炬的射吸能力。如果割炬的射吸力不正常，則應查明原因，及時修復方能使用，或者更換新的割炬。

點火后，將火焰調節為中性焰或輕微氧化焰。待火焰調整完畢后，打開割炬上的切割氧開關，并增大氧氣流量，仔細觀察切割氧流的形狀（即風線形狀）。風線應為筆直而清晰的圓柱體，并有一定的長度。如果風線形狀不規則，應關閉割炬的所有閥門，用通針修整切割氧噴嘴或割嘴。預熱火焰和風線調整好后，關閉切割氧開關，進入起割狀態。

3. 起割

要注意氣割姿勢。初學者可采用抱切法，即雙腳成"八"字形蹲在割件的一旁，右臂靠右膝蓋，左臂懸空在兩腳中間;右手握住割炬手把，其食指靠在預熱氧調節閥上，并以左手的拇指和食指握住切割氧調節閥門，便于調整預熱火焰和發生回火時及時切斷氣源，同時也起到掌握方向的作用;左手的其余三指平穩地托住混合管。上身不要彎得太低，呼吸要有節奏，眼睛要注視割件、割嘴和割線。

起割點應在割件的邊緣。待邊緣預熱到呈現亮紅色時，將火焰略微移動至邊緣以外，同時慢慢打開切割氧開關。當看到預熱的紅點在氧流中被吹掉，再進一步加大切割氧氣流量。隨著氧流的加大，從割件的背面飛出氧化鐵渣，說明割件已被割透。此時，割炬就可以根據割件的厚度以適當?shù)乃俣乳_(kāi)始從右向左移動。

如果被割的割件在起割處的一側有余量，可以從有余量的地方起割。然后，按一定的速度移至割線上。如果割線兩側沒有余量，則起割時要特別小心。在慢慢加大切割氧的同時，要隨即把割嘴往前移動。如果停止不動，氧流將被返回的氣流擾亂，在該處周?chē)�出現較深的溝槽。

4.正常氣割過程

起割后，即進入正常的氣割階段。為了保證割縫質量，在整個氣割過程中，割炬移動的速度要均勻，割嘴與割件表面要保持一定距離。焊工要更換位置時，應預先關閉切割氧閥門，待身體的位置移動到位置后，再將割嘴對準割縫的切割處適當加熱。然后，慢慢打開切割氧閥門，繼續向前氣割。在氣割薄鋼板時，焊工要移動身體，則在關閉切割氧的同時，火焰應迅速離開鋼板表面，以防因板薄受熱快，引起變形或熔化。

在氣制過程中，有時會出現鳴爆和回火現象，這是由于割嘴過熱或氧化鐵渣的飛濺，致使割明培或乙炔供應不足而引起的。處理的方法是∶必須迅速關閉預熱氧和切割氧氣閥門及時明如果仍然能聽到割炬內有"磁磁"的響聲，則說明火焰沒有熄滅，應迅速關同乙快回門，或者拔下割炬上的乙炔膠管，使回火的火焰排出。一切處理妥當后，還要重新檢查割炬的射吸力，然后才允許重新點燃割炬。

5.停割

制臨近終點時，需要做停割處理，即割嘴應沿氣割方向的反方向傾斜一個角度，以便輛板的下部提前割透，使割縫在收尾處較整齊。停割后，要仔細清除割縫周邊的掛渣，以便于以后的加工。

三、中厚板氣割的特點與工藝要求

1. 特點

由于鋼板較厚，預熱火焰難以加熱割件下部或內部的金屬，使割件受熱不均勻，造成下部金屬的燃燒比上層或外部金屬的燃燒較慢。這樣不但使割縫產生很大的后拖量，而且容易使熔渣堵塞未切割部分，造成氣割困難。

2.工藝要求

氣割時，要選擇與鋼板的厚度相適應的割嘴代號，預熱火焰能率要大些，以保證氧氣和乙炔量供應充足。起割時，應由割件邊緣棱角處開始預熱，如圖 2—37 所示。將割件預熱到切割溫度時，逐漸開大切割氧壓力，并將割嘴稍向氣割方向傾斜5°~10°，如圖2—38 所示。待割件邊緣全部割透時，再加大切割氧流，并使割嘴垂直于割件。同時，割嘴沿割線向前移動。進入正常氣割狀態以后，割嘴要始終垂直于割件作直線運動，移動速度要慢。若鋼板厚度很大時，割嘴要作橫向月牙形或"之"字形擺動，如圖2—39 所示。

四、中厚板氣割技能訓練

中厚板氣割割件圖如圖 2—40 所示。割件材質為Q235。

安全提示

（1）氣割時，既要防止自身被燒傷、燙仿，也要注意保護他人安全。室外操作遇有大風時，要注意擋風，操作者的站立位置應疫汗熔渣飛出方向。

（2）氣制現場的乙炔瓶、氧氣瓶距離割冷或其他火源不得小于10m;兩瓶之間的距離不得小于3m。

（3）空油桶、空瀝青桶等未經嚴格清沸人前禁止進行氣割。

（4）氣制工作完畢后，按規定要清理現局，并注意現場有無火災隱患。
