_{冷卻系統}

發動機工作溫度過高或過低，不僅會使其動力性和經濟性變壞，而且會加速機件的磨損或損壞。發動機工作時，由于燃料的燃燒以及運動零件間的摩擦產生大量的熱量，使零件受熱而溫度升高，特別是直接與高溫氣體接觸的零件（如氣缸體、氣缸蓋、活塞、氣門等）因受熱溫度很高，若不及時冷卻則會造成機件卡死和燒損，使發動機不能正常工作。因此必須對高溫條件下工作的機件加以冷卻。

（一）冷卻系統的功用

保證運轉中的發動機能保持在最適宜的溫度（80~90℃）范圍內連續工作。

（二）冷卻方式

根據發動機所用的冷卻介質不同，冷卻方式有風冷式和水冷式兩大基本形式，如圖2-50所示。

1. 風冷式

冷卻介質是空氣，即利用風扇在缸體和缸蓋周圍的散熱片中形成氣流，將發動機高溫機件的熱量通過散熱片直接散發到大氣中而得以冷卻。

2. 水冷式

冷卻介質是水，即將發動機高溫機件的熱量先傳導給冷卻液（即冷卻水），通過冷卻液的不斷循環，使熱量散發到大氣中。

（三）水冷卻的種類

根據冷卻水循環方式的不同，水冷卻又可分為蒸發式、自然循環式、強制循環式三種。內燃叉車主要采用強制循環式冷卻方式，少數叉車采用蒸發式水冷卻。如魯工牌 CPD（C）20型叉車采用的是蒸發式水冷卻。

（四）水冷卻系統的組成

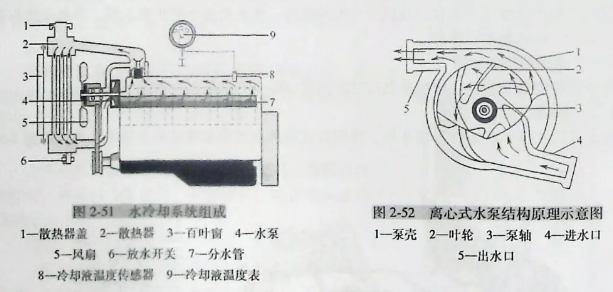

水冷卻系統一般由水泵、水套、散熱器、百葉窗、風扇、分水管、節溫器、冷卻液溫度表等組成，如圖2-51所示。現代發動機上應用最普遍的是強制循環式水冷卻系統。為使發動機在寒冷環境下溫度能迅速達到最佳工作溫度并防止冷卻過度，一般發動機都有冷卻強度調節裝置，包括節溫器、百葉窗和風扇離合器等。

1. 水泵

水泵的主要作用是對冷卻液加壓，使冷卻液循環流動。目前汽車發動機絕大多數使用的是機械離心式水泵。它由泵殼、葉輪、泵軸、軸承等組成，如圖 2-52 所示。

2. 風扇

風扇的作用是促進散熱器的通風，提高散熱器的熱交換能力。風扇通常安裝在散熱器后面，一般與水泵同軸，用螺釘固裝在水泵軸前端傳動帶輪的凸緣上。當風扇旋轉時，對空氣生吸力。使之沿軸向流動，氣流由前向后通過散熱器，使流經散熱器的冷卻液加速冷卻，而起到對發動機的冷卻作用。

3. 散熱器

（1）作用 將冷卻液攜帶的熱量散入大氣，以保證發動機的正常工作溫度。

（2）構造它主要由上儲水箱、下儲水箱和散熱片等組成。結構形式有管片式和管帶式兩種。目前，一些新生產的叉車大多采用特制管片式加大散熱器，散熱面積以及容量是同類產品的 1.25 倍，保證叉車在使用中不會產生過熱現象。圖 2-53 所示為現代 CPC30 型、 CPCD35型系列叉車散熱器。

（3）原理 來自水套的冷卻液經進水管進入上儲水箱，再經扁形水管到下儲水箱。由于散熱片增加了散熱面積以及風扇的作用，使冷卻液中的熱量散入大氣。

4. 節溫器

（1）作用 用來改變冷卻液的循環路線及流量，自動調節冷卻強度，使冷卻液溫度經常保持在 80～90℃。它安裝在氣缸蓋出水管或水泵進水管內。圖 2-53 現代 CPC30 型、CPCD35

（2）類型 節溫器可分為蠟式和折疊式兩種閥式，如圖 2-54 所示。根據其閥門的多少又可分為單閥式和雙閥式兩種形式。

（3）工作原理 當冷卻液溫度低于節溫器的開啟溫度（76℃）時，節溫器的出液閥門關閉，氣缸蓋的出液全部經節溫器旁路進入水泵進液口，而不通過散熱器散熱，此時的冷卻液循環為小循環，如圖 2-55 所示。當出水溫度達到節溫器的開啟溫度 76℃ 時，節溫器內易揮發物質（如乙醚）蒸發，打開節溫器出水閥循環門，冷卻液經節溫器的出水閥門進入散熱器進行散熱。當冷卻液溫度繼續升高達到一定值（86℃）時，節溫器閥門完全打開，從氣缸蓋處出來的冷卻液完全進入散熱器，此時的冷卻液循環為大循環，如圖 2-55 所示。
