叉車液壓傳動系統的主要部件

1. 液壓泵

叉車的液壓泵將發動機的機械能轉變?yōu)橐簤耗�，它是叉車液壓系統的動力機構。同發動機機油泵相似，它由泵體、齒輪副、襯板和油封組成，分為葉片式（用 YB 表示）和齒輪式（用CB表示）兩種。葉片式油泵的特點是結構緊湊，流量均勻，噪聲小，我國過去生產的小噸位叉車大都采用 YB 型雙作用葉片式液壓泵。齒輪式液壓泵的構造簡單，可靠性高，自吸能力強，價格便宜，特別是效率較高的高壓齒輪泵應用廣泛，叉車大多采用這種高壓齒輪泵代替葉片泵。如CPQ10 型內燃叉車采用CB-F25C型齒輪泵，額定壓力為 14MPa，額定流量為25.25L/min（1000r/min 時），系統工作壓力為 9MPa。有時為了結構緊湊，把分流閥設計在齒輪泵的后蓋上。

2.多路換向閥

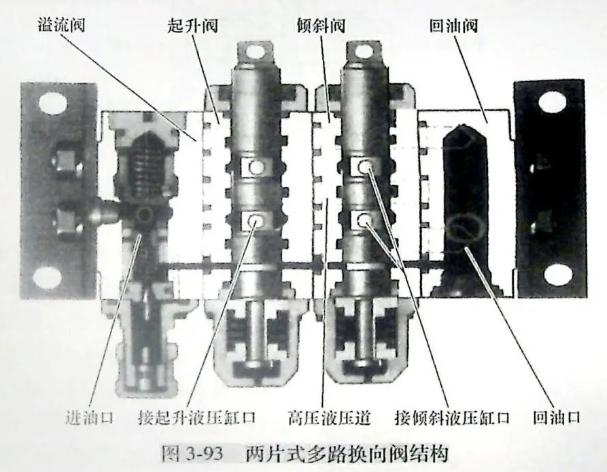

叉車上主要采用滑閥式分片多路閥，分為整體式（外殼鑄成一體）和剖分式（數個單獨閥體用螺栓連接組成）兩種形式。在叉車用貨叉工作時，只需要兩片式多路換向閥分別控制起升和傾斜。有時也將兩片式多路換向閥和溢流閥、分流閥作成一個整體。當叉車加裝屬具時根據屬具的動作可另外加片。多數叉車采用多路剖分式換向閥，如圖 3-93 所示。

多路換向閥在使用中應注意; 操縱換向手柄不可過快、過猛，以免在液壓系統內造成壓力沖擊或折斷手柄;不可隨意調整溢流閥調壓彈簧的調節螺母;保持換向閥上防塵罩、防塵圈的完整性，以免灰塵、雜質進入閥內;定期檢修、維護，保持多路換向閥的良好性能。

3.液控止回閥

在控制傾斜片的閥桿中裝有液控止回閥，如圖 3-94 所示。只有向傾斜缸后腔充油并產生一定壓力時，止回閥開啟，液壓缸前腔油才能流回油箱，產生前傾。

4. 下降調速閥

它用于限制正常工作時的最大下降速度（如圖3-95 所示），也稱單向節流閥。它在向起升液壓缸充油時，油通過閥體 6 下部和上部圓周分布的孔進入液壓缸，此時節流作用很小;油流反向流動時，由于閥內各腔壓力變化，首先推動閥芯4 向下移動，使閥體上的過流孔開度變小產生節流，控制流速。載荷越大，液壓缸壓力越高，閥芯下移量越大，節流作用也越強，從而實現負荷越大下降速度越慢的特性。
