15個常見的電工中級電路圖，看看你會操作幾個？

電工電路圖相信對于每一個電工而言都不陌生，電路圖能夠直觀清楚的說明電路的原理和設備的具體使用情況，可以毫不含糊地說，電路圖是電工基礎中的基礎，看懂電路圖是學習電工的第一步，也是最重要的一步。

下面列舉最基礎的電路圖。

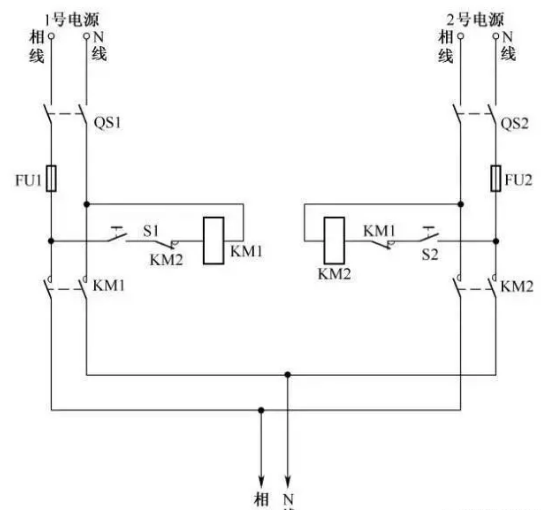

1，單相雙電源自動切換電路。

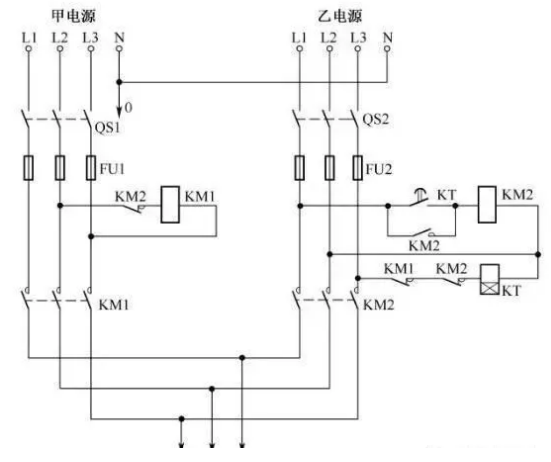

2，三相雙電源自動切換電路。

3，一個按鈕控制電動機啟動和停止電路。

4，三相交流電動機自動往返+過限位保護電路。

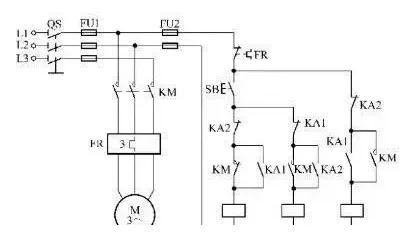

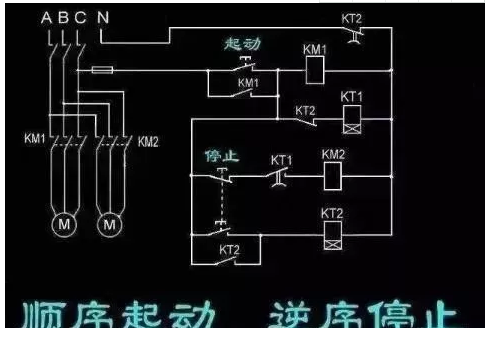

5，兩臺電動機順序啟動，逆序停止電路。

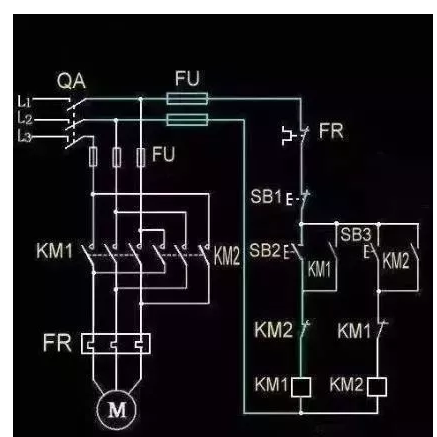

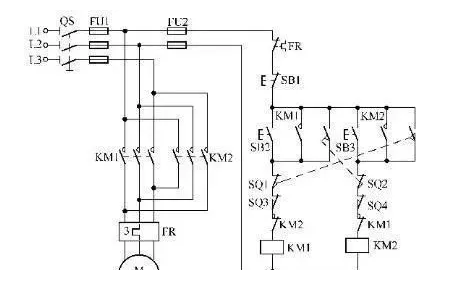

6，三相電動機正反轉+互鎖控制電路。

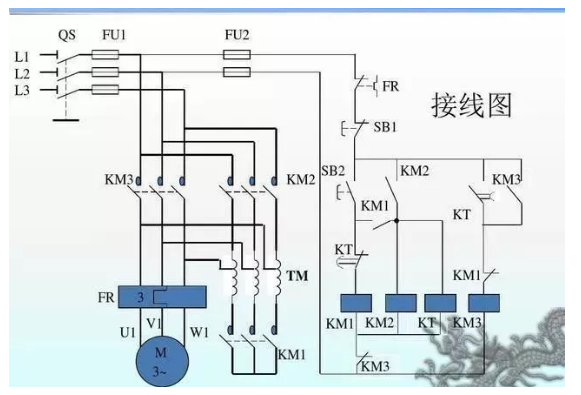

7，電動機自耦變壓器降壓啟動控制電路。

8，以速度原則控制的單向能耗制動控制電路。

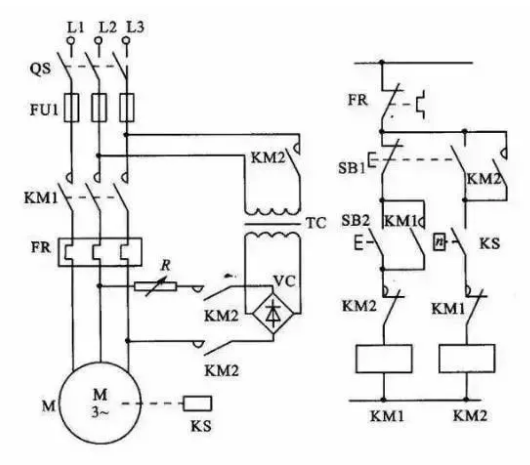

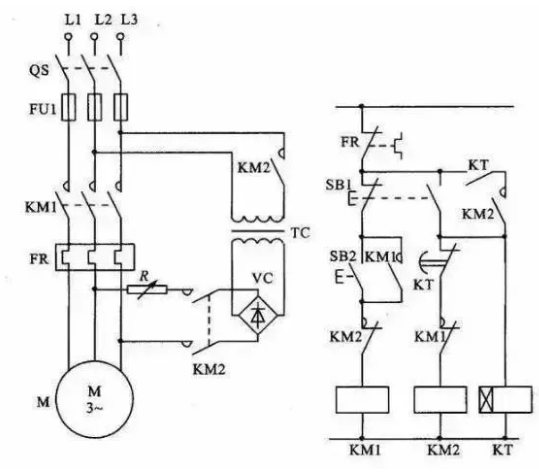

9，以時間原則控制的單向能耗制動控制電路。

10，雙速電動機調速控制電路。

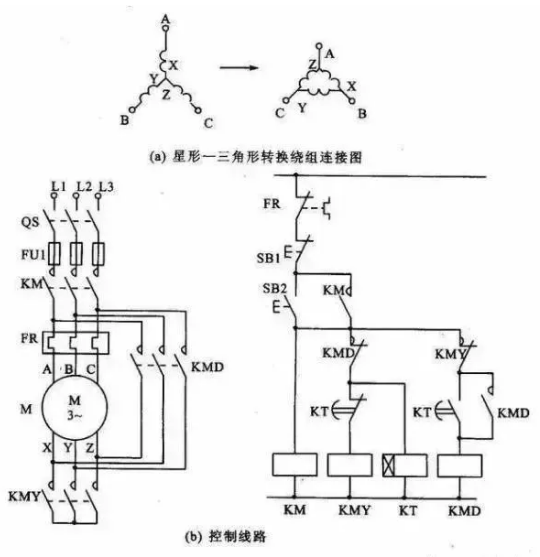

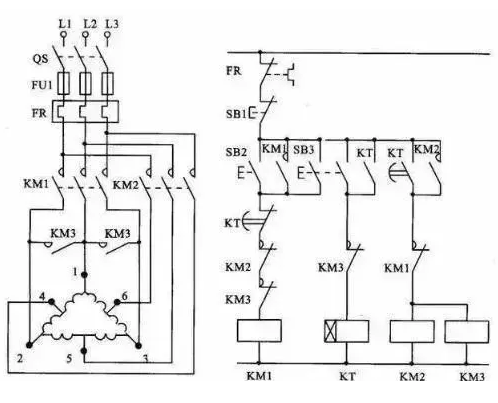

11，電動機星三角降壓啟動電路。

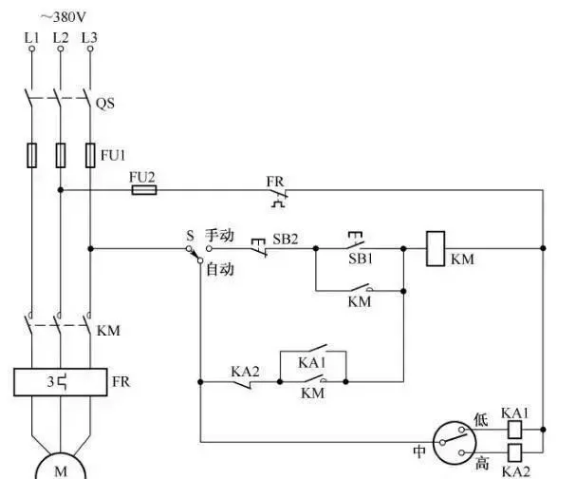

12，電接點水位控制電路。

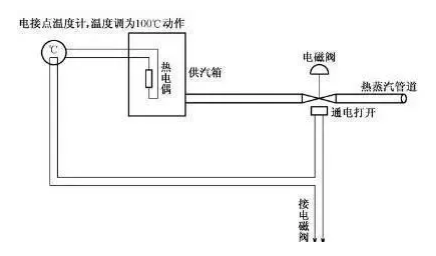

13，鍋爐自動調溫原理圖。

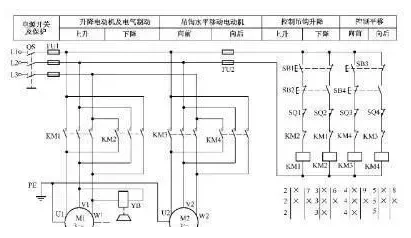

14，電動葫蘆電氣控制線路。

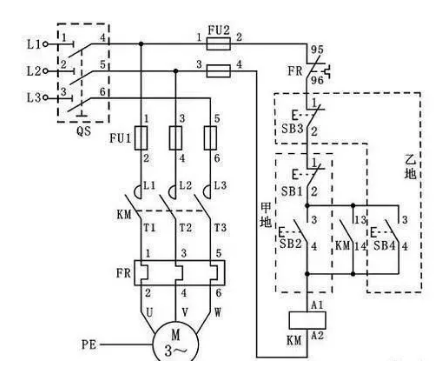

15，三相電動機異地啟動控制電路。

熟練的掌握電路圖的基本原理是排查故障的第一步，電路原理圖是電工作業中的重要組成部分，也是每一個電力人員必備的技能。
