星三角降壓啟動詳解及控制原理

1.當負載對電動機啟動力矩?zé)o嚴格要求又要限制電動機啟動電流且電機滿足380V/Δ接線條件才能采用星三角啟動方法；

2.該方法是：在電機啟動時將電機接成星型接線,當電機啟動成功后再將電機改接成三角型接線（通過雙投開關迅速切換）；

3.因電機啟動電流與電源電壓成正比,此時電網提供的啟動電流只有全電壓啟動電流的1/3 ，但啟動力矩也只有全電壓啟動力矩的1/3。星三角啟動，屬降壓啟動他是以犧牲功率為代價來換取降低啟動電流來實現的。

所以不能一概而以電機功率的大小來確定是否需采用星三角啟動，還的看是什么樣的負載，一般在需要啟動時負載輕運行時負載重尚可采用星三角啟動，一般情況下鼠籠型電機的啟動電流是運行電流的5—7倍，而對電網的電壓要求一般是正負10%（我記憶中）為了不形成對電網電壓過大的沖擊所以要采用星三角啟動，一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采用星三角啟動。

只有鼠籠型電機才采用星三角啟動。一家之言,姑且聽之. 本人在實際使用過程中,發現需星三角降壓啟動的電機從11KW開始就有需要的,如風機、在啟動時11KW電流在7-9倍(100)A左右,按正常配置的熱繼電器根本啟動不了,（關風門也沒用）熱繼電器配大了又起不了保護電機的作用，所以建議用降壓啟動。

而在一些啟動負荷較小的電機上，由于電機到達恒速時間短，啟動時電流沖擊影響較小，所以在30KW左右的電機，選用1.5倍額定電流的斷路器直接啟動，長期工作一點問題都沒有。

星三角降壓啟動的電動機三相繞組共有六個外接端子：A-X、B-Y、C-Z（以下以額定電壓380V的電機為例） 星形啟動：X-Y-Z相連，A、B、C三端接三相交流電壓380V，此時每相繞組電壓為220，較直接加380V啟動電流大為降低，避免了過大的啟動電流對電網形成的沖擊。此時的轉矩相對較小，但電動機可達到一定的轉速。

角形運行：經星形啟動電動機持續一段時間（約幾十秒鐘）達到一定的轉速后，電器開關把六個接線端子轉換成三角形連接并再次接到380V電源時每相繞組電壓為380V，轉矩和轉速大大提高，電動機進入額定條件下的運行過程。

這里的降壓啟動就是剛開始的時候是才380降到220，就是星形接法，電機一頭分開接，一頭三根線并在一起，當啟動的一定的時間（一般30秒到一分鐘）就把星形的斷開再接上三角形的，一定要聯鎖啊，不然一不小心就爆了。三角形也就是全壓運行了。

L1/L2/L3分別表示三根相線；

QS表示空氣開關；

Fu1表示主回路上的保險；

Fu2表示控制回路上的保險；

SP表示停止按鈕；

ST表示啟動按鈕；

KT表示時間繼電器的線圈，后綴的數字表示它不同的觸點；

KMy表示星接觸器的線圈，后綴的數字表示它不同的觸點；

KM△表示三角接觸器的線圈，后綴的數字表示它不同的觸點；

KM表示主接觸器的線圈，后綴的數字表示它不同的觸點；

U1/V1/W1分別表示電動機繞組的三個同名端；

U2/V2/W2分別表示電動機繞組的另三個同名端；

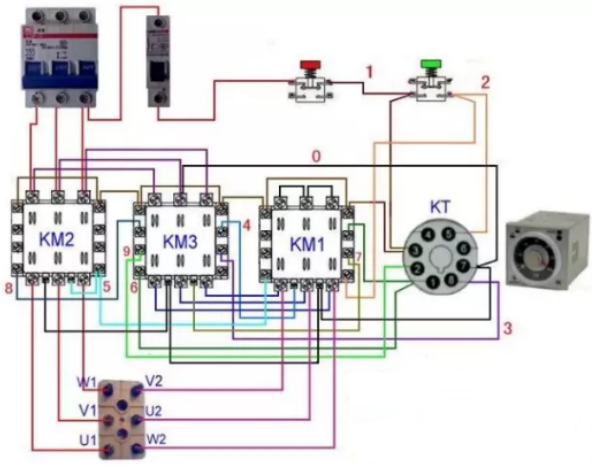

為了敘述方便，將圖紙整理了一下，添加了觸點的編號。整理后的圖紙見附圖。合上QS，按下St，KT、KMy得電動作。

KMY-1閉合，KM得電動作；

KMY-2閉合，電動機線圈處于星形接法，

KMY-3斷開，避免KM△誤動作；

KM-1閉合，自保啟動按鈕；

kM-2閉合為三角形工作做好準備；

kM-3閉合，電動機得電運轉，處于星形啟動狀態。

時間繼電器延時到達以后，延時觸點KT－1斷開，

KMy線圈斷電，KMY-1斷開，KM通過KM-2仍然得電吸合著；

KMY-2斷開，為電動機線圈處于三角形接法作準備；

KMY-3閉合，使KM△得電吸合；

KM△-1斷開，停止為時間繼電器線圈供電；

KM△-2斷開，確保KMY不能得電誤動作：

KM△-3閉合是電動機線圈處于三角形運轉狀態。

電動機的三角形運轉狀態，必須要按下SP，才能使全部接觸器線圈失電跳開，才能停止運轉。
