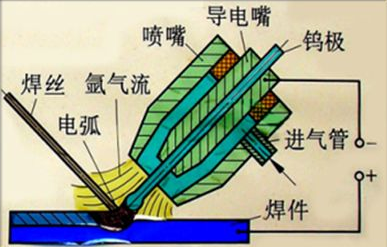

云南焊工培訓：焊氬弧機器出故障咱如何排除

一、電源開關打開，指示燈不亮，風機不轉，按焊槍開關機內無任何反應。

1、 外部供電是否正常；

2、 電源線是否斷路，接頭是否良好；

3、 電源開關損壞。

1、 檢查外部220V/AC電壓；

2、 檢查接頭；

3、 更換。

二、氬弧焊機電源開關打開指示燈亮，風機不轉或轉幾下停了，按焊槍開關無反應。

1、 電源開關到底板接插線未插好；

2、 供電電壓過高或過低，引起過壓保護；

3、 電源輸入線過細過長，造成電壓不穩定，引起過壓保護；

4、 主板主回路24V/30A繼電器吸合不良，消磁電阻或熱敏電阻阻值變大；

5、 上板輔助電源損壞，無DC24V輸出；

6、 丟波時間內連續開關，導致啟動電阻過熱。

1、 檢查接插插頭；

2、 檢查電壓是否接入380V，或者電網電壓過低輔助電源不工作；

3、 加粗電源線；

4、 檢查更換；

5、 檢修更換；

6、 停機3分鐘。

三、開機指示燈亮，風機轉，按焊槍開關無反應。

1、 焊槍開關或控制線松斷；

2、 航空插座接觸不良或連接線松斷；

3、 底板整流濾波是否正常，主回路繼電器有無吸合，有無DC307V輸出。

4、 輔助電源壞。

5、 硅橋開路。

1、 檢查更換；

四、開機正常，按焊槍開關有氣出，紅燈不亮，無高頻。

（首先檢查焊機輸出端，有無DC55V空載電壓，如果有DC55V時，能接觸起弧，應重點檢查高頻起弧部分。）

首先檢查氬弧焊機輸出端，拔掉高頻控制線看，有無DC55V空載電壓，如果有DC55V時，插上線看能否接觸起弧，應重點檢查高頻起弧部分：

1、 上板到底板升壓變壓器接插線是否松斷，變壓器是否開路；

2、 高壓硅粒、高壓輸出電容102/10K是否擊穿損壞；

3、 高壓放電嘴是否粘連，間隙過大或表面嚴重氧化；

4、 高頻引弧器或接插線是否松斷；

5、 高頻控制繼電器是否損壞，其供電電路是否正常；

6、 帶ARC/TIG轉換開關的開關是否良好；

如果無DC55V輸出時，應檢查逆變電路是否正常工作： ①控制模塊有無驅動信號輸出； ②驅動轉換、驅動模塊是否正常工作； ③場管及主變和主電流連接線松斷。

1、 檢查更換；

2、 調整更換；

五、氬弧焊機開機指示燈亮，風機轉，按焊槍開關有氣出，紅燈亮。

1、 工作中過流保護；

2、 可能是逆變電路和引弧板故障（關機后先拔掉MOS板上引弧變壓器的供電插頭（靠近風機VH-03），開機按焊槍開關。

a. 如果紅燈不亮，則是引弧變壓器短路，也可能是增壓起弧，二極管擊穿。

b. 如果紅燈亮，則是逆變電路有問題，關機再拔掉中板變壓器，供電插頭（靠近風機VH-07）開機按焊槍開關。

c. 紅燈亮則是逆變板上個別場效應管損壞，同時應檢查驅動模塊有無元器件損壞。 d. 紅燈不亮，則是中板變壓器或整流管短路，變壓器可用電橋檢測其電感和Q值。 C=0.9-1.6mh Q>35 整流管逐個檢查排除.

1、 關機5分鐘后重新開機即可；

2、 停止工作5分鐘后即可；

3、 a 更換之； b檢查更換； d過小則更換。

六、開機正常，能起弧，但焊點發黑。

1、 檢查電磁閥及其氣管有無被異物堵塞；

2、 電磁閥損壞；

3、 電磁閥供電控制電路損壞；

4、 拆焊槍、氣電接頭，按焊槍開關，如果有氣出則是焊槍損壞；

5、 焊槍電纜線導流能力差，散弧、偏弧等；

6、 鎢針質量差、氬氣不純。

1、 清理

2、 更換

3、 檢查更換

七、氬弧焊機焊接電流不穩定，不受控制，時大時小。

1、 電位器接觸不良或損壞；

2、 底板濾波電容漏電或損壞；

3、 帶遙控轉換開關放置在遙控位置；

4、 輸入電纜或輸出電纜過長過細引起電流不穩定；

5、 接插件接觸不良或松斷。

1、 檢查更換；

2、 放置在正確位置；

3、 加大導線橫截面；

4、 檢查更換。

八、開機跳閘

1、 整流硅橋短路；

2、 電源線松脫短路。

1、 更換；

2、 插好。

九、按焊槍開關，氣閥馬上關斷，沒有延時，封波慢。氣閥控制繼電器供電二極管IN4004短路。

檢查更換

十、按焊槍開關，有高頻放電聲，無焊接輸出。

1、 焊槍地線接觸不良或松斷；

2、 地線輸出端和氣電接頭內部松脫或到中板連線松斷。

1、 檢查更換。

十一、氬弧焊機起弧不好。

1、 放電嘴間隙過大、過小或表面氧化；

2、 高壓輸出電容容量偏低，高壓有短路現象；

3、 引弧器匝比不對或匝間漏電；

4、 氬氣不好或鎢針質量不好；

5、 焊槍有松斷現象。

1、 清潔調整；

2、 檢查更換；

十二、開機正常，一工作就亮紅燈。

1、 反負饋電路開路；

2、 主電流傳輸電路或功率器件接觸不良，引起過流保護。

1、 檢查連接；

2、 檢查更換。

十三、開機有高頻。

1、 手開關控制光耦PC817（或三極管8050）損壞；

2、 焊槍開關或控制線短路。

1、 檢查更換；

2、 檢查。

十四、氬弧焊機焊接中高頻不斷。

1、 高頻控制繼電器損壞；

2、 輸出電壓有尖峰干擾；

3、 高頻自鎖；

1、更換。

2、扭緊反饋和控制線。

3、加大高頻變壓器吸收，加大高頻繼電器線圈子端電容。 一、氬弧焊機風機不轉，表頭無顯示，無焊接輸出。

1、 確認空開完好和閉合；

2、 確認電網電壓三相電源進入空開；

3、 輔助變壓器初級損壞。

4、 接插線松斷。

二、按氬弧焊機焊槍開關，異常指示燈亮。

1、 可能是過熱保護；

2、 可能是逆變電路和引弧板的故障：

① 關機拔掉引弧變壓器的供電插頭（靠近風機的VH-03），重新開機紅燈不亮則是引弧變壓器線間短路。

② 紅燈亮，則是逆變電路的故障（如果是雙逆變器，先關機，再拔掉其中一個逆變器上板的供電電源（靠近風機的VH-07的插頭），開機按焊槍開關，紅燈不亮則故障在拔掉電源的逆變器上，紅燈亮則故障在未拔掉電源的逆變器上。

③ 關機插上有故障的逆變器的供電插件，拔掉中板變壓器的供電插件（靠近風機的VH-07），開機按焊槍開關，紅燈亮則是MOS板上的個別場管損壞，同時檢查驅動模塊上的元器件有無損壞。 ④ 如果紅燈不亮，則故障在中板變壓器和整流管上； a、變壓器可用電橋測量其電感和Q值。 TIG250 L=1.2-1.6mh Q>35 TIG400 L=1.2-2.0mh Q>35 b、整流管則要逐個檢查更換。

TIG250、315P、400P面板功能鍵參照使用說明書，單鍵位失調則更換此鍵位，多鍵位失調更換控制面板，其它故障參照上述案例。

1、 停止工作5分鐘即可；

2、 關機5分鐘重新開機即可； 更換之。
