国产三级精品三级国产,欧美午夜在线观看

焊接時如何預(yù)防咬邊？-云南焊工培訓(xùn)

咬邊是指由于焊接參數(shù)選擇不當，或操作方法不正確，沿焊趾的母材部位產(chǎn)生的溝槽或凹陷。咬邊將減少母材的有效截面積、在咬邊處可能引起應(yīng)力集中、特別是低合金高強鋼的焊接，咬邊的邊緣組織被淬硬，易引起裂紋�！�

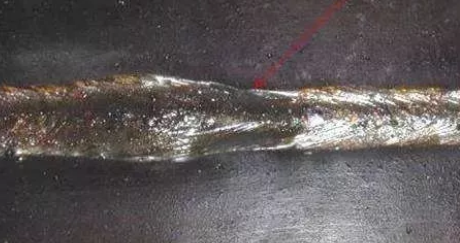

現(xiàn)象：

焊接時的電弧將焊縫邊緣熔出的凹陷或溝槽沒有得到熔化金屬的補充而留下缺口。過深的咬邊會使焊接接頭的強度減弱，造成局部應(yīng)力集中，承載后會在咬邊處產(chǎn)生裂紋。

原因：主要是焊接電流過大，電弧過長，焊條角度掌握不合適和運條的速度不當以及焊接終了焊條留置長度太短等而形成咬邊。一般在立焊、橫焊、仰焊時是一種常見缺陷。

防治措施：

焊接時電流不宜過大，電弧不要拉得過長或過短，盡量采用短弧焊。掌握合適的焊條角度和熟練的運條手法，焊條擺動到邊緣時應(yīng)稍慢，使熔化的焊條金屬填滿邊緣，而在中間則要稍快些。

焊縫咬邊的深度應(yīng)小于0.5mm，長度小于焊縫全長的10%，且連續(xù)長度小于10mm。一旦出現(xiàn)深度或產(chǎn)度超過上述允差，應(yīng)將缺陷處清理干凈，采用直徑較小、牌號相同的焊條，焊接電流比正常的稍偏大，進行補焊填滿。

久综合网,精品福利国产,中文字幕在线视频观看,精品一本久久中文字幕
