焊工是一種特種作業(yè)工種，從事焊工相關(guān)規(guī)定工作必須持證上崗，熔化焊接與熱切割特種作業(yè)操作證每3年需要復(fù)審一次。一人一證持證上崗，全國(guó)通用。

考試形式：本人參考、單人單桌、分為理論科目和實(shí)操科目，滿分均為100分，及格分均為80分。

報(bào)考咨詢：18206863120（微信同號(hào)）

焊工短期技能培訓(xùn)內(nèi)容：

第一周：焊工基礎(chǔ)（電焊工安全操作規(guī)范及設(shè)備工具的安全使用）手工電弧焊操作技能培訓(xùn)（例如：手工焊接設(shè)備、焊接材料、工具。各種焊接位置的操作技能，單面焊雙面成型技術(shù)的操作技巧）。

第二周：氧、乙炔焊接與切割，等離子弧切割（氣焊與切割設(shè)備的使用及安全操作規(guī)程），各種厚板、薄板氣焊與切割操作技巧。

第三周：手工鎢極氬弧焊技術(shù)（例如：氬弧焊設(shè)備及工具的安全使用和安全操作規(guī)程）；氬弧焊焊接厚、薄板各種焊接位置的安全操作技巧；常用有色技術(shù)材料，例如：鋁合金材料的焊接技巧。

第四周：二氧化碳?xì)怏w保護(hù)電弧焊技術(shù)（例如：二氧化碳焊接設(shè)備、設(shè)備工具的安全操作規(guī)程）；二氧化碳?xì)怏w保護(hù)焊焊接位置的操作技巧。

電工證/焊工證/高空證/登高證/安全員考試培訓(xùn)報(bào)名簡(jiǎn)章

1、高壓電工作業(yè) ：

指對(duì)1千伏（kV）及以上的高壓電氣設(shè)備進(jìn)行運(yùn)行、維護(hù)、安裝、檢修、改造、施工、調(diào)試、試驗(yàn)及絕緣工、器具進(jìn)行試驗(yàn)的作業(yè)。

2、低壓電工作業(yè)：

指對(duì)1千伏（kV）以下的低壓電器設(shè)備進(jìn)行安裝、調(diào)試、運(yùn)行操作、維護(hù)、檢修、改造施工和試驗(yàn)的作業(yè)。

3、熔化焊接與熱切割作業(yè)：

指使用局部加熱的方法將連接處的金屬或其他材料加熱至熔化狀態(tài)而完成焊接與切割的作業(yè)。適用于氣焊與氣割、焊條電弧焊與碳弧氣刨、埋弧焊、氣體保護(hù)焊、等離子弧焊、電渣焊、電子束焊、激光焊、氧熔劑切割、激光切割、等離子切割等作業(yè)。

4、高處安裝、維護(hù)、拆除作業(yè)：

指在高處從事安裝、維護(hù)、拆除的作業(yè)。適用于利用專用設(shè)備進(jìn)行建筑物內(nèi)外裝飾、清潔、裝修，電力、電信等線路架設(shè)，高處管道架設(shè)，小型空調(diào)高處安裝、維修，各種設(shè)備設(shè)施與戶外廣告設(shè)施的安裝、檢修、維護(hù)以及在高處從事建筑物、設(shè)備設(shè)施拆除作業(yè)。

5、登高架設(shè)作業(yè): 指在高處從事腳手架、跨越架架設(shè)或拆除的作業(yè)。

6、制冷與空調(diào)設(shè)備運(yùn)行操作作業(yè)：

指對(duì)各類生產(chǎn)經(jīng)營(yíng)企業(yè)和事業(yè)等單位的大中型制冷與空調(diào)設(shè)備運(yùn)行操作的作業(yè)。

適用于化工類（石化、化工、天然氣液化、工藝性空調(diào)）生產(chǎn)企業(yè)，機(jī)械類（冷加工、冷處理、工藝性空調(diào)）生產(chǎn)企業(yè)，食品類（釀造、飲料、速凍或冷凍調(diào)理食品、工藝性空調(diào)）生產(chǎn)企業(yè)，農(nóng)副產(chǎn)品加工類（屠宰及肉食品加工、水產(chǎn)加工、果蔬加工）生產(chǎn)企業(yè)，倉(cāng)儲(chǔ)類（冷庫(kù)、速凍加工、制冰）生產(chǎn)經(jīng)營(yíng)企業(yè)，運(yùn)輸類（冷藏運(yùn)輸）經(jīng)營(yíng)企業(yè)，服務(wù)類（電信機(jī)房、體育場(chǎng)館、建筑的集中空調(diào)）經(jīng)營(yíng)企業(yè)和事業(yè)等單位的大中型制冷與空調(diào)設(shè)備運(yùn)行操作作業(yè)。

7、制冷與空調(diào)設(shè)備安裝修理作業(yè)：

指對(duì)所指制冷與空調(diào)設(shè)備整機(jī)、部件及相關(guān)系統(tǒng)進(jìn)行安裝、調(diào)試與維修的作業(yè)。

8、危化品安全員：

適用于危險(xiǎn)化學(xué)品生產(chǎn)企業(yè)和經(jīng)營(yíng)單位，由昆明市應(yīng)急管理局頒發(fā)，證書全稱：危險(xiǎn)化學(xué)品經(jīng)營(yíng)單位（主要負(fù)責(zé)人）和危險(xiǎn)化學(xué)品生產(chǎn)單位（主要負(fù)責(zé)人）

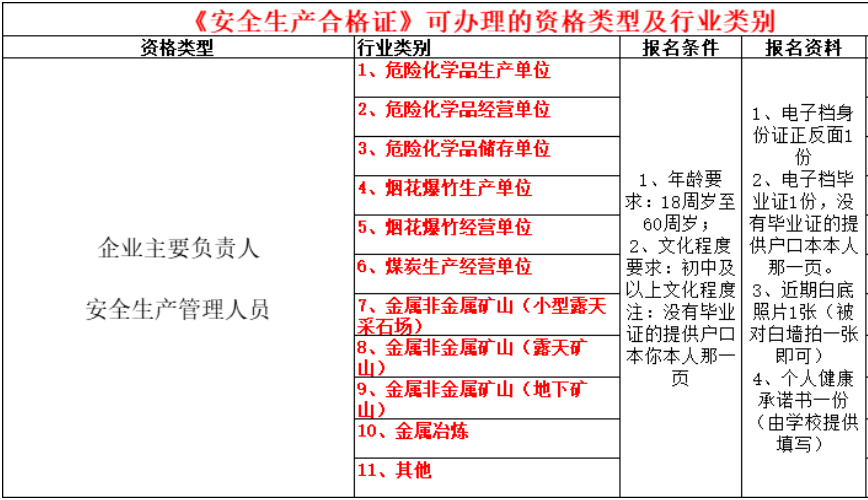

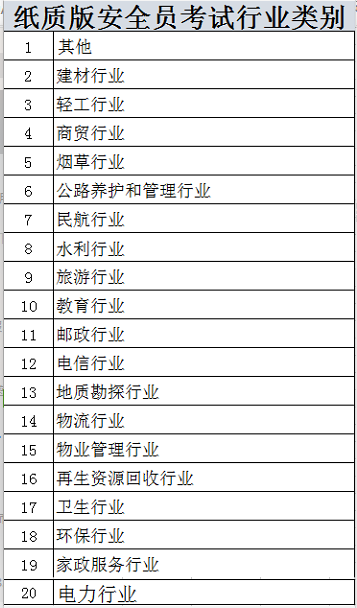

9、紙質(zhì)版安全員證

適用于工貿(mào)企業(yè)，分為主要負(fù)責(zé)人和管理人員兩大類。由昆明市安全生產(chǎn)協(xié)會(huì)頒發(fā)，證書全稱：安全生產(chǎn)培訓(xùn)合格證。

10、危險(xiǎn)化學(xué)品操作證：

危險(xiǎn)化學(xué)品的生產(chǎn)、經(jīng)營(yíng)、儲(chǔ)存、運(yùn)輸、使用以及處置廢棄�；�品活動(dòng)的人員，必須接受有關(guān)法律、法規(guī)、規(guī)章和安全知識(shí)、專業(yè)技術(shù)、職業(yè)衛(wèi)生防護(hù)和應(yīng)急救援等知識(shí)的培訓(xùn)，并經(jīng)考核合格，方可上崗作業(yè)。
一、安全生產(chǎn)相關(guān)法律法規(guī)和危險(xiǎn)化學(xué)品知識(shí)；
二、危險(xiǎn)化學(xué)品單位安全管理和安全技術(shù)措施；
三、重大危險(xiǎn)源辨識(shí)與現(xiàn)場(chǎng)應(yīng)急處理；
四、危險(xiǎn)化學(xué)品職業(yè)危害及其預(yù)防；
五、事故案例分析等五部分組成，既有理論指導(dǎo)內(nèi)容，又有實(shí)際案例，理論與實(shí)際相結(jié)合，以期在安全生產(chǎn)培訓(xùn)考核中，取得好的培訓(xùn)效果。

作業(yè)類別介紹：

（1）、光氣及光氣化工藝作業(yè):

指光氣合成以及廠內(nèi)光氣儲(chǔ)存、輸送和使用崗位的作業(yè)。

適用于一氧化碳與氯氣反應(yīng)得到光氣，光氣合成雙光氣、三光氣，采用光氣作單體合成聚碳酸酯，甲苯二異氰酸酯（TDI）制備，4,4'-二苯基甲烷二異氰酸酯（MDI）制備等工藝過(guò)程的操作作業(yè)。

（2）、氯堿電解工藝作業(yè):

指氯化鈉和氯化鉀電解、液氯儲(chǔ)存和充裝崗位的作業(yè)。

適用于氯化鈉（食鹽）水溶液電解生產(chǎn)氯氣、氫氧化鈉、氫氣，氯化鉀水溶液電解生產(chǎn)氯氣、氫氧化鉀、氫氣等工藝過(guò)程的操作作業(yè)。

（3）、氯化工藝作業(yè):

指液氯儲(chǔ)存、氣化和氯化反應(yīng)崗位的作業(yè)。

適用于取代氯化，加成氯化，氧氯化等工藝過(guò)程的操作作業(yè)。

（4）、硝化工藝作業(yè):

指硝化反應(yīng)、精餾分離崗位的作業(yè)。

適用于直接硝化法，間接硝化法，亞硝化法等工藝過(guò)程的操作作業(yè)。

（5）、合成氨工藝作業(yè):

指壓縮、氨合成反應(yīng)、液氨儲(chǔ)存崗位的作業(yè)。

適用于節(jié)能氨五工藝法（AMV），德士古水煤漿加壓氣化法、凱洛格法，甲醇與合成氨聯(lián)合生產(chǎn)的聯(lián)醇法，純堿與合成氨聯(lián)合生產(chǎn)的聯(lián)堿法，采用變換催化劑、氧化鋅脫硫劑和甲烷催化劑的“三催化”氣體凈化法工藝過(guò)程的操作作業(yè)。

（6）、裂解（裂化）工藝作業(yè):

指石油系的烴類原料裂解（裂化）崗位的作業(yè)。

適用于熱裂解制烯烴工藝，重油催化裂化制汽油、柴油、丙烯、丁烯，乙苯裂解制苯乙烯，二氟一氯甲烷（HCFC-22）熱裂解制得四氟乙烯（TFE），二氟一氯乙烷（HCFC-142b）熱裂解制得偏氟乙烯（VDF），四氟乙烯和八氟環(huán)丁烷熱裂解制得六氟乙烯（HFP）工藝過(guò)程的操作作業(yè)。

（7）、氟化工藝作業(yè):

指氟化反應(yīng)崗位的作業(yè)。

適用于直接氟化，金屬氟化物或氟化氫氣體氟化，置換氟化以及其他氟化物的制備等工藝過(guò)程的操作作業(yè)。

（8）、加氫工藝作業(yè):

指加氫反應(yīng)崗位的作業(yè)。

適用于不飽和炔烴、烯烴的三鍵和雙鍵加氫，芳烴加氫，含氧化合物加氫，含氮化合物加氫以及油品加氫等工藝過(guò)程的操作作業(yè)。

（9）、重氮化工藝作業(yè):

指重氮化反應(yīng)、重氮鹽后處理崗位的作業(yè)。

適用于順?lè)�、反加法、亞硝酰硫酸法、硫酸銅觸媒法以及鹽析法等工藝過(guò)程的操作作業(yè)。

（10）、氧化工藝作業(yè):

指氧化反應(yīng)崗位的作業(yè)。

適用于乙烯氧化制環(huán)氧乙烷，甲醇氧化制備甲醛，對(duì)二甲苯氧化制備對(duì)苯二甲酸，異丙苯經(jīng)氧化-酸解聯(lián)產(chǎn)苯酚和丙酮，環(huán)己烷氧化制環(huán)己酮，天然氣氧化制乙炔，丁烯、丁烷、C4餾分或苯的氧化制順丁烯二酸酐，鄰二甲苯或萘的氧化制備鄰苯二甲酸酐，均四甲苯的氧化制備均苯四甲酸二酐，苊的氧化制1,8-萘二甲酸酐，3-甲基吡啶氧化制3-吡啶甲酸（煙酸），4-甲基吡啶氧化制4-吡啶甲酸（異煙酸），2-乙基已醇（異辛醇）氧化制備2-乙基己酸（異辛酸），對(duì)氯甲苯氧化制備對(duì)氯苯甲醛和對(duì)氯苯甲酸，甲苯氧化制備苯甲醛、苯甲酸，對(duì)硝基甲苯氧化制備對(duì)硝基苯甲酸，環(huán)十二醇/酮混合物的開(kāi)環(huán)氧化制備十二碳二酸，環(huán)己酮/醇混合物的氧化制己二酸，乙二醛硝酸氧化法合成乙醛酸，以及丁醛氧化制丁酸以及氨氧化制硝酸等工藝過(guò)程的操作作業(yè)。

（11）、過(guò)氧化工藝作業(yè):

指過(guò)氧化反應(yīng)、過(guò)氧化物儲(chǔ)存崗位的作業(yè)。

適用于雙氧水的生產(chǎn)，乙酸在硫酸存在下與雙氧水作用制備過(guò)氧乙酸水溶液，酸酐與雙氧水作用直接制備過(guò)氧二酸，苯甲酰氯與雙氧水的堿性溶液作用制備過(guò)氧化苯甲酰，以及異丙苯經(jīng)空氣氧化生產(chǎn)過(guò)氧化氫異丙苯等工藝過(guò)程的操作作業(yè)。

（12）、胺基化工藝作業(yè):

指胺基化反應(yīng)崗位的作業(yè)。

適用于鄰硝基氯苯與氨水反應(yīng)制備鄰硝基苯胺，對(duì)硝基氯苯與氨水反應(yīng)制備對(duì)硝基苯胺，間甲酚與氯化銨的混合物在催化劑和氨水作用下生成間甲苯胺，甲醇在催化劑和氨氣作用下制備甲胺，1-硝基蒽醌與過(guò)量的氨水在氯苯中制備1-氨基蒽醌，2,6-蒽醌二磺酸氨解制備2,6-二氨基蒽醌，苯乙烯與胺反應(yīng)制備N-取代苯乙胺，環(huán)氧乙烷或亞乙基亞胺與胺或氨發(fā)生開(kāi)環(huán)加成反應(yīng)制備氨基乙醇或二胺，甲苯經(jīng)氨氧化制備苯甲腈，以及丙烯氨氧化制備丙烯腈等工藝過(guò)程的操作作業(yè)。

（13）、磺化工藝作業(yè):

指磺化反應(yīng)崗位的作業(yè)。

適用于三氧化硫磺化法，共沸去水磺化法，氯磺酸磺化法，烘焙磺化法，以及亞硫酸鹽磺化法等工藝過(guò)程的操作作業(yè)。

（14）、聚合工藝作業(yè):

指聚合反應(yīng)崗位的作業(yè)。

適用于聚烯烴、聚氯乙烯、合成纖維、橡膠、乳液、涂料粘合劑生產(chǎn)以及氟化物聚合等工藝過(guò)程的操作作業(yè)。

（15）、烷基化工藝作業(yè):

指烷基化反應(yīng)崗位的作業(yè)。

適用于C-烷基化反應(yīng)，N-烷基化反應(yīng)，O-烷基化反應(yīng)等工藝過(guò)程的操作作業(yè)。

（16）、化工自動(dòng)化控制儀表作業(yè): 指化工自動(dòng)化控制儀表系統(tǒng)安裝、維修、維護(hù)的作業(yè)。

11、煙花爆竹安全作業(yè)：

指從事煙花爆竹生產(chǎn)、儲(chǔ)存中的藥物混合、造粒、篩選、裝藥、筑藥、壓藥、搬運(yùn)等危險(xiǎn)工序的作業(yè)。

12、煤礦安全作業(yè)

13、金屬非金屬礦山安全作業(yè)

14、報(bào)名需要資料：

身份證、畢業(yè)證、照片白底、個(gè)人健康承諾書。

15、培訓(xùn)安排：

培訓(xùn)需要線上線下學(xué)習(xí)培訓(xùn)，有理論和實(shí)操培訓(xùn)，每周開(kāi)班，報(bào)名后會(huì)給學(xué)員注冊(cè)學(xué)習(xí)題庫(kù)，學(xué)員先練習(xí)理論，然后等著安排培訓(xùn)和考試，考前需到校培訓(xùn)兩天。

16、考試形式：

本人參考、單人單桌、理論實(shí)操均為機(jī)考，及格分為80分�？荚嚭�(jiǎn)單，正常只要識(shí)字并且來(lái)參加培訓(xùn)考試都能過(guò)，如果考不過(guò)免費(fèi)安排補(bǔ)考。

17、考試需攜帶的資料：身份證原件、準(zhǔn)考證（由我校統(tǒng)一發(fā)放）。

奧氏體不銹鋼具有良好的焊接性，目前工業(yè)上應(yīng)用最廣，焊接時(shí)一般不需要采取特殊的工藝措施，本文比較詳細(xì)的分析了奧氏體不銹鋼在焊接時(shí)產(chǎn)生熱裂紋、晶間腐蝕、應(yīng)力腐蝕開(kāi)裂、焊接接頭的脆化（低溫脆化、σ相脆化、熔合線脆斷）原因和防治措施。

通過(guò)焊接特點(diǎn)理論和實(shí)踐分析，著重介紹了奧氏體不銹鋼在焊接不同材料和處于不同工作環(huán)境條件時(shí)焊條的選用原則方法，只有工藝措施和焊條選用合理，才可以焊接出完美的焊縫。

不銹鋼在航空、石油、化工和原子能等工業(yè)中得到日益廣泛的應(yīng)用，不銹鋼按化學(xué)成分分為鉻不銹鋼、鉻鎳不銹鋼，按組織分為鐵素體不銹鋼、馬氏體不銹鋼、奧氏體不銹鋼和奧氏體-鐵素體雙相不銹鋼。

在不銹鋼中，奧氏體不銹鋼(18-8型不銹鋼)比其他不銹鋼具有更優(yōu)良的耐腐蝕性；強(qiáng)度較低，而塑性、韌性極好；焊接性能良好，其主要用作化工容器、設(shè)備和零件等，它是目前工業(yè)上應(yīng)用最廣的不銹鋼。雖然奧氏體不銹鋼有諸多優(yōu)點(diǎn)但是若焊接工藝不正確或焊接材料選用不當(dāng)，會(huì)產(chǎn)生很多缺陷，最終影響使用性能。

（一）容易出現(xiàn)熱裂紋

奧氏體不銹鋼在焊接時(shí)熱裂紋是比較容易產(chǎn)生的缺陷，包括焊縫的縱向和橫向裂紋、火口裂紋、打底焊的根部裂紋和多層焊的層間裂紋等，特別是含鎳量較高的奧氏體不銹鋼更容易產(chǎn)生。

1. 產(chǎn)生原因

（1）奧氏體不銹鋼的液、固相線的區(qū)間較大，結(jié)晶時(shí)間較長(zhǎng)，且單相奧氏體結(jié)晶方向性強(qiáng)，所以雜質(zhì)偏析比較嚴(yán)重。

（2）導(dǎo)熱系數(shù)小，線膨脹系數(shù)大，焊接時(shí)會(huì)產(chǎn)生較大的焊接內(nèi)應(yīng)力（一般是焊縫和熱影響區(qū)受拉應(yīng)力）。

（3）奧氏體不銹鋼中的成分如C、S、P、Ni等，會(huì)在熔池中形成低熔點(diǎn)共晶。例如， S與Ni形成的Ni3S2熔點(diǎn)為645℃,而Ni- Ni3S2共晶體的熔點(diǎn)只有625℃。

2. 防止措施

（1）采用雙相組織的焊縫  盡量使焊縫金屬呈奧氏體和鐵素體雙相組織,鐵素體的含量控制在3～5%以下，可擾亂奧氏體柱狀晶的方向，細(xì)化晶粒。并且鐵素體可以比奧氏體溶解更多的雜質(zhì)，從而減少了低熔點(diǎn)共晶物在奧氏體晶界的偏析。

（2）焊接工藝措施  在焊接工藝上盡量選用堿性藥皮的優(yōu)質(zhì)焊條、采用小線能量，小電流、快速不擺動(dòng)焊,收尾時(shí)盡量填滿弧坑及采用氬弧焊打底等，可減小焊接應(yīng)力和弧坑裂。

（3）控制化學(xué)成分  嚴(yán)格限制焊縫中 S、P等雜質(zhì)含量，以減少低熔點(diǎn)共晶。

（二）晶間腐蝕

產(chǎn)生在晶粒之間的腐蝕，其導(dǎo)致晶粒間的結(jié)合力喪失，強(qiáng)度幾乎完全消失，當(dāng)受到應(yīng)力作用時(shí)，即會(huì)沿晶界斷裂。

1．產(chǎn)生原因

根據(jù)貧鉻理論,焊縫和熱影響區(qū)在加熱到450～850℃敏化溫度（危險(xiǎn)溫度區(qū)）時(shí)，由于 Cr原子半徑較大，擴(kuò)散速度較小，過(guò)飽和的碳向奧氏體晶粒邊界擴(kuò)散，并與晶界的鉻化合物在晶界形成Cr23C6,造成貧鉻的晶界,不足以抵抗腐蝕的程度。

2. 防止措施

（1）控制含碳量  采用低碳或超低碳（W(C)≤0.03%）不銹鋼焊接焊材。如A002等。

（2）添加穩(wěn)定劑   在鋼材和焊接材料中加入Ti、Nｂ等與Ｃ親和力比Cr強(qiáng)的元素，能夠與Ｃ結(jié)合成穩(wěn)定碳化物，從而避免在奧氏體晶界造成貧鉻。常用的不銹鋼材和焊接材料都含有Ti、Nb，如１Cr18Ni9Ti、１Cr18Ni12MO2Ti鋼材、E347-15焊條、H0Cr19Ni9Ti焊絲等。

（3） 采用雙向組織  由焊絲或焊條向焊縫中熔入一定量的鐵素體形成元素,如 Cr、Si、AL、 MO等，以使焊縫形成為奧氏體+鐵素體的雙相組織，因?yàn)镃r在鐵素體內(nèi)擴(kuò)散速度比在奧氏體中快，因此Cr在鐵素體內(nèi)較快的向晶界擴(kuò)散，減輕了奧氏體晶界的貧鉻現(xiàn)象。一般控制焊縫金屬中鐵素體含量為5%～10%，如鐵素體過(guò)多，會(huì)使焊縫變脆。

（4）快速冷卻   因?yàn)閵W氏體不銹鋼不會(huì)產(chǎn)生淬硬現(xiàn)象，所以在焊接過(guò)程中，可以設(shè)法增加焊接接頭的冷卻速度，如焊件下面用銅墊板或直接澆水冷卻。在焊接工藝上，可以采用小電流、大焊速、短弧、多道焊等措施，縮短焊接接頭在危險(xiǎn)溫度區(qū)停留的時(shí)間，以免形成貧鉻區(qū)。

（5）進(jìn)行固溶處理或均勻化熱處理  焊后把焊接接頭加熱到1050～1100℃，使碳化物又重新溶解到奧氏體中，然后迅速冷卻，形成穩(wěn)定的單相奧氏體組織。另外，也可以進(jìn)行850～900℃保溫2h的均勻化熱處理，此時(shí)奧氏體晶粒內(nèi)部的Cr擴(kuò)散到晶界，晶界處Cr量又重新達(dá)到了大于12%，這樣就不會(huì)產(chǎn)生晶間腐蝕了。

（三）應(yīng)力腐蝕開(kāi)裂

金屬在應(yīng)力和腐蝕性介質(zhì)共同作用下，發(fā)生的腐蝕破壞。根據(jù)不銹鋼設(shè)備與制件的應(yīng)力腐蝕斷裂事例和試驗(yàn)研究，可以認(rèn)為：在一定靜拉伸應(yīng)力和在一定溫度條件下的特定電化學(xué)介質(zhì)共同作用下，現(xiàn)有的不銹鋼均有產(chǎn)生應(yīng)力腐蝕的可能。

應(yīng)力腐蝕最大特點(diǎn)之一是腐蝕介質(zhì)與材料的組合上有選擇性。容易引起奧氏體不銹鋼應(yīng)力腐蝕主要是鹽酸和氯化物含有氯離子的介質(zhì)，還有硫酸、硝酸、氫氧化物（堿）、海水、水蒸氣、H2S水溶液、濃NaHCO3+NH3+NaCl水溶液等介質(zhì)等。

1.產(chǎn)生原因

 應(yīng)力腐蝕開(kāi)裂是焊接接頭在特定腐蝕環(huán)境下受拉伸應(yīng)力作用時(shí)所產(chǎn)生的延遲開(kāi)裂現(xiàn)象。奧氏體不銹鋼焊接接頭的應(yīng)力腐蝕開(kāi)裂是焊接接頭比較嚴(yán)重的失效形式,表現(xiàn)為無(wú)塑性變形的脆性破壞。

2.防止措施

（1）合理制定成形加工和組裝工藝 盡可能減小冷作變形度,避免強(qiáng)制組裝,防止組裝過(guò)程中造成各種傷痕(各種組裝傷痕及電弧灼痕都會(huì)成為SCC的裂源,易造成腐蝕坑。

（2）合理選擇焊材 焊縫與母材應(yīng)有良好的匹配,不產(chǎn)生任何不良組織,如晶粒粗化及硬脆馬氏體。

（3）采取合適的焊接工藝 保證焊縫成形良好,不產(chǎn)生任何應(yīng)力集中或點(diǎn)蝕的缺陷,如咬邊等采取合理的焊接順序,降低焊接殘余應(yīng)力水平。例如，避免十字交叉焊縫，Y形坡口改為X形坡口、適當(dāng)減小坡口角度、采用短焊焊道、采用小線能量。

(4)消除應(yīng)力處理 焊后熱處理,如焊后完全退火或退火;在難以實(shí)施熱處理時(shí)采用焊后錘擊或噴丸等。

(5)生產(chǎn)管理措施 介質(zhì)中雜質(zhì)的控制,如液氨介質(zhì)中的O2、N2、H2O等、液化石油氣中的H2S、氯化物溶液中的O2、Fe3+、Cr6+等、防蝕處理:如涂層、襯里或陰極保護(hù)等、添加緩蝕劑。

（四）焊接接頭的脆化

奧氏體不銹鋼的焊縫在高溫加熱一段時(shí)間后，就會(huì)出現(xiàn)沖擊韌度下降的現(xiàn)象，稱為脆化。

1.焊縫金屬的低溫脆化（475℃脆化）

（1） 產(chǎn)生原因

含有較多鐵素體的相（超過(guò)15%～20%）的雙相焊縫組織，經(jīng)過(guò)350～500℃加熱后，塑性和韌性會(huì)顯著下降，由于475℃時(shí)脆化速度最快，故稱為475℃脆化。對(duì)于奧氏體不銹鋼焊接接頭，耐蝕性或抗氧化性并不總是最為關(guān)鍵的性能，在低溫使用時(shí)，焊縫金屬的塑韌性就成為關(guān)鍵性能。

為了滿足低溫韌性的要求，焊縫組織通常希望獲得單一的奧氏體組織，避免δ鐵素體的存在。δ鐵素體的存在，總是惡化低溫韌性，而且含量越多，這種脆化越嚴(yán)重。

（2） 防治措施

① 在保證焊縫金屬抗裂性能和抗腐蝕性能的前提下，應(yīng)將鐵素體相控制在較低的水平，約5%左右。

② 已產(chǎn)生475℃脆化的焊縫，可經(jīng)900℃淬火消除。

2.焊接接頭的σ相脆化

（1）產(chǎn)生原因

奧氏體不銹鋼焊接接頭在375～875℃溫度范圍內(nèi)長(zhǎng)期使用，會(huì)產(chǎn)生一種FeCr間化合物，稱為σ相。σ相硬而脆（HRC>68）。由于σ相析出的結(jié)果，使焊縫沖擊韌度急劇下降，這種現(xiàn)象稱為σ相脆化。σ相一般僅在雙相組織焊縫內(nèi)出現(xiàn)；當(dāng)使用溫度超過(guò)800～850℃時(shí)，在單相奧氏體焊縫中也會(huì)析出σ相。

（2）防止措施

①限制焊縫金屬中的鐵素體含量(小于15%);采用超合金化焊接材料,即高鎳焊材,并嚴(yán)格控制Cr、Mo、Ti、Nb等元素的含量。

②采用小規(guī)范,以減小焊縫金屬在高溫下的停留時(shí)間。

③對(duì)已析出的σ相在條件允許時(shí)進(jìn)行固溶處理,使σ相溶入奧氏體。

④把焊接接頭加熱到1000～1050℃，然后快速冷卻。σ相一般在１Cr18Ni9Ti鋼中一般不產(chǎn)生。

 3.熔合線脆斷

（1）產(chǎn)生原因

奧氏體不銹鋼在高溫下長(zhǎng)期使用，在沿熔合線外幾個(gè)晶粒的地方，會(huì)發(fā)生脆斷現(xiàn)象。

（2）防治措施

在鋼中加入 Mo能提高鋼材抗高溫脆斷的能力。

通過(guò)以上的分析，只有合理選擇以上的焊接工藝措施或焊接材料都可以避免以上焊接缺陷的產(chǎn)生。奧氏體不銹鋼具有優(yōu)良的焊接性，幾乎所有的焊接方法都可用于奧氏體不銹鋼的焊接。
