電工入門必備工具，搖表（兆歐表）使用教程！

搖表，又叫兆歐表，是用來測量絕緣電阻阻值大小的專業測量工具，因此又叫“絕緣電阻表”。在電工的工作中，其使用頻率僅次于萬用表。這么說可能有的朋友還是不明白，那我就說的再通俗一點：比如漏電斷路器跳閘了，我們以前說過很多種方法確定漏電位置，無非就是不斷的合閘和實驗。這些做法，麻煩而且不安全。最正確的方法，應使用搖表，測量每條電線的絕緣電阻。

兆歐表二三事

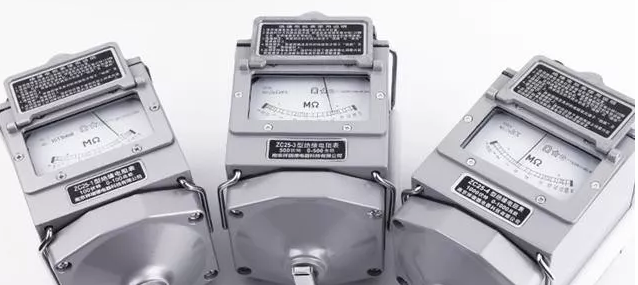

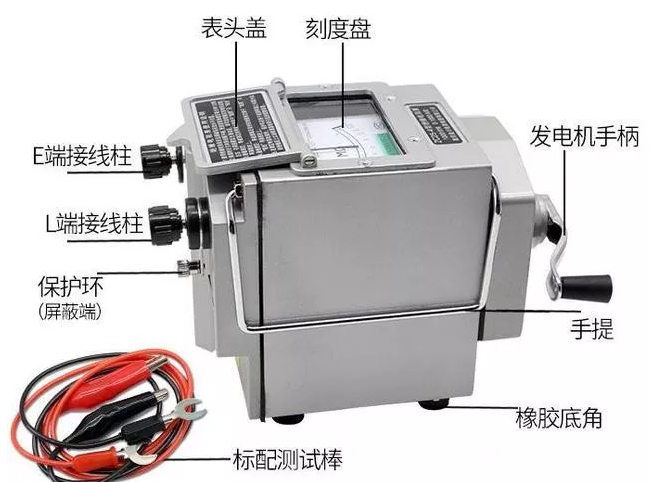

兆歐表的外觀很簡單，三個接線柱，其中有兩個長得一樣，分別為L接線柱和E接線柱，另一個稍微小一點，叫做G接線柱（接線柱上都寫著名稱呢）。另有一個手柄，可以搖動（搖表因此得名）和一塊顯示屏，用于讀數（已有數字顯示屏，但使用最廣泛的，還是指針顯示屏）。

初中物理課上，我們?nèi)巳硕紝W(xué)過直流發電機的工作原理。兆歐表，就是把這種發電機安裝在了表體內。

當我們轉動手柄時，手柄帶動發電機內部線圈轉動，可產生直流高壓。通過表內測量電壓大小、電流大小，可計算出電路中的電阻大小，并將電阻數值顯示在顯示屏上（單位為兆歐）。

強調一下：兆歐表測的是“絕緣電阻”，而不是“電阻”。絕緣電阻阻值較大，因此單位為兆歐（1兆歐=1000000歐姆）。當測量導體時，兆歐表所得數值為0（并不是說沒有電阻，而是兆歐表的精度無法測出那么小的電阻）。

兆歐表使用方法

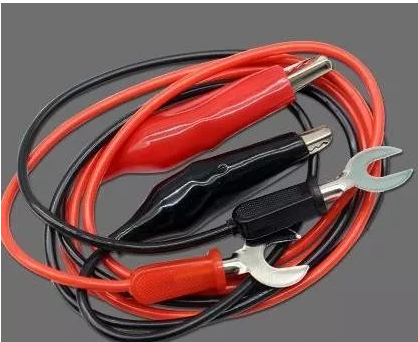

兆歐表用于連接表和被測物體的，叫做“檢測棒”，其功能與萬用表中的“表筆”相同。這個檢測棒的一端，呈月牙形，可將它卡在接線柱上；另一端是一個小夾子，把它夾或固定在被測物體上即可。

紅色檢測棒，永遠接在L接線柱上，另一端連接被測物體的導體。黑色檢測棒，永遠接在E接線柱上，另一端與絕緣體連接（如果測量兩個導體之間或兩個絕緣體之間的絕緣電阻，可不用區分L和E接線柱）。在測量帶屏蔽層的電纜時，應將電纜屏蔽層與G接線柱連接，平時可不用G接線柱。

接線完成后可開始測量，測量時，先緩慢搖動搖表的手柄，慢慢加速，直至速度達到120r/lmin。此時搖動手柄的手不要停，開始讀數，即可得到絕緣電阻阻值。

測量前準備

1.選擇合適的兆歐表：兆歐表所釋放的電壓大小不同，一般可分為500V,1000V,1500V,2000V,2500V這幾種。兆歐表的參數，會在兆歐表側面的銘牌上標注。在選擇時，應使用最接近且略大于被測物體工作電壓的兆歐表。比如測量家庭電路中電器或電線的絕緣電阻，則應選擇500V兆歐表。

2.兆歐表狀態確定：將檢測棒接在接線柱上以后，先將兩個檢測棒接在一起，搖動手柄，此時讀數為0，則該項測試通過。

將檢測棒接在接線柱后，將兩個檢測棒分開，搖動手柄，此時讀數為無窮大，則該項測試通過。

如果兆歐表有故障，應停止測量。

3.注意事項：測量時應保證電路中沒有電源、沒有負載，如果被測物體含有電容，應先對電容進行放電；搖動手柄過程中，不得觸碰檢測棒導體；測量結束后，應松開手柄，讓手柄自行停止，在手柄停止轉動之前，先將黑色檢測棒拆下，并用黑色檢測棒去接觸紅色檢測棒，之后方可將紅色檢測棒也拆下。

家庭漏電檢測方法

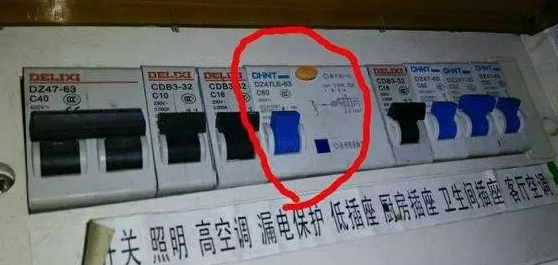

為了方便大家理解，我們再附上一個示例——家庭電路中，漏電斷路器跳閘，且復位按鈕突出，此時可確定電路中存在漏電故障。將所有插頭拔下，再次合閘，依然跳閘，此時便可以確定是由于線路漏電跳閘。那么，究竟是零線漏電還是火線漏電？換線的時候換哪根線呢？可以用搖表進行測量。

首先斷開所有斷路器，將跳閘的斷路器下口的兩根線拆下，把紅色檢測棒夾在剛剛拆下的火線上，黑色檢測棒夾在地排上，搖動手柄開始測量。如果讀數小于0.5兆歐，則證明這根線有漏電。

無論剛剛測量的那根線有沒有故障，用同樣的方法測一下零線。兩組數據中，讀數小于0.5兆歐的，均有漏電，需要更換電線。
