大部分電工對電葫蘆肯定比較熟悉，其電路雖說不復雜，但如果初次接觸，在沒有電路原理圖的情況下檢修起來還是有些麻煩的。這里我就結合電路原理圖介紹一下實際檢修中的思路。

   電動葫蘆有兩個電機分別負責提升貨物和帶動葫蘆作水平運動，之所以強調這點，是為了接下來在維修中要區別對待，這樣可以有個更簡潔的更清晰的思路。

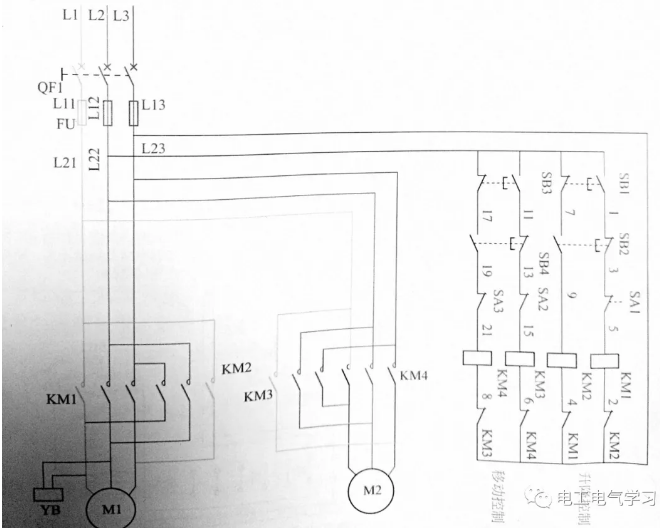

   首先就是把電動葫蘆分為兩個系統，一個提升貨物控制系統，一個水平移動控制系統，這就可把它當作典型的電動機正反轉限位控制電路對待了：電葫蘆水平移動控制系統由接觸器KM3/KM4進行正反轉控制，提升貨物的控制系統由接觸器KM1/Km2進行正反轉控制。

   四個復合控制按鈕SB1/SB2/SB3/SB4，復合反應在電路圖上就為虛線相連，為了防止操作中誤動作；SA1/SA2/SA3是位置定位開關，起到限位作用，防止移動超位，給移動提升限定動程。

   下面再具體說說排故檢修，遇到所有按鈕按動沒反應，電動機不動作故障時，分三步查：一查電源總開關供電，二查保險絲是否熔斷，三查L(zhǎng)22L23導線有無斷路。

 如果水平電動機可動，升降電動機不能正常工作，分兩大步查：一查KM1/KM2接觸器線圈，如果沒問題，二查SB1SB2以及限位開關；如果沒問題，可以通電點動按鈕查電動機接線端輸入電壓是否正常，如果電壓不正常，則可判斷該接觸器觸點接觸故障，如果接觸器動作，輸入電壓正常，電機沒反應，電機損壞，那么維修更換電機！

   同理查電葫蘆水平移動故障也參照此方法步驟，只要維修思路清晰，按線查找，維修起來很還是很輕松的。在這里提一下，有的電動葫蘆在設計時為了操作安全，在控制電路系統中用隔離變壓器，操作手柄處電壓為低壓安全電壓，這在檢修時也只是多了一個變壓器而已，檢修過程還是一樣。

   最后強調一下，檢修電葫蘆因?yàn)橛袝r(shí)難免要帶電檢修，必要時還需高空作業，工作中一定要注意人身安全，所有檢修都要以安全為前提，千萬不要貪圖方便違規操作。
