新房的雙控開關有經驗的電工是怎么接的？

現在的家庭裝修，越來越人性化，雙控開關也開始普遍的出現在我們的家裝電路中，今天我們就來了解一下雙控開關，為大家講解一下雙控開關怎么接吧。

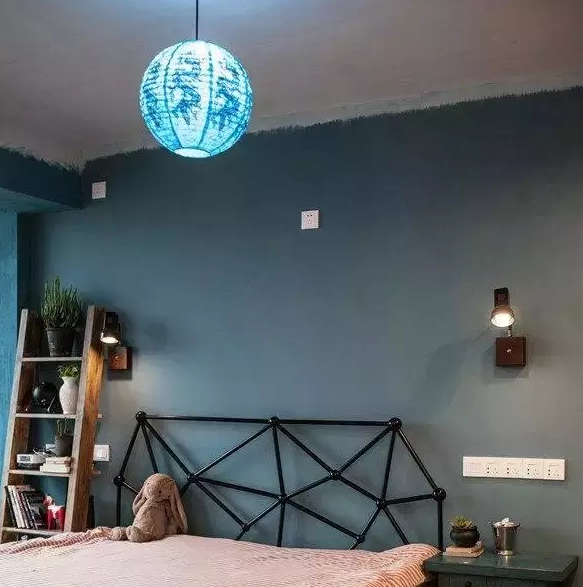

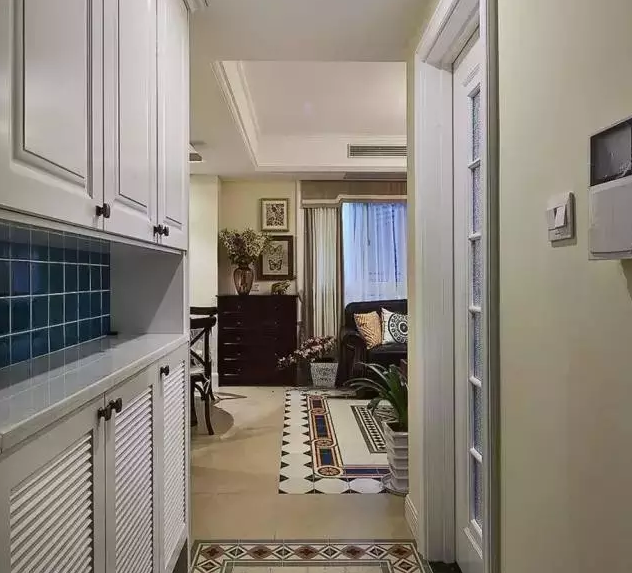

首先，我們了解一下什么是雙控開關。開關帶有常開和常閉兩個觸電，就是說可以同時用兩個開關來控制燈具的開斷電源，就是雙控開關。家庭裝修中常常用在樓梯的前后端，以及臥室門口和床頭。這樣的設計可以省去不必要的麻煩，冬天的夜晚從暖被窩里爬起來關燈，的確是“慘絕人寰”的一件事啊。.

那么雙控開關怎么接呢？一般就是單聯雙控開關接線法、雙聯雙控開關接法或者三聯雙控開關接法。

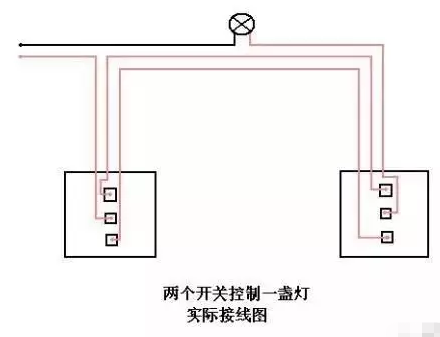

單聯雙控開關，簡單來說就是兩個單刀雙擲開關串聯起來之后再次接上電路。每個單刀雙擲開關有三個接線端，分別連接兩個觸點和一個刀。知道了這些信息后就不難知道單聯雙控開關怎么接線了。

連接兩個單刀雙擲開關的兩個觸點，然后兩個開關的刀接入電燈的兩端做為整個開關的兩端。這樣當開關1和2的刀同時接打向各自觸點1或同時打向觸點2時，電路接通，則燈亮，因此兩個開關都可以控制燈。兩個開關可以放在臥室門口及床頭，或走廊的兩端，既能照明，省時又省力。

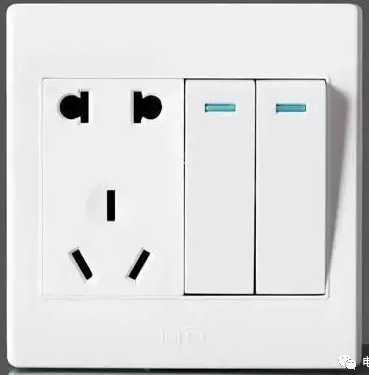

而第二種雙聯雙控開關，則是2個按鈕的開關，就是在一個面板上，通過兩個開關控制這兩條電路。先將一個雙控開關的中間接線柱連到火線，再將另一個雙控開關的中間接線柱連到燈頭，然后連接來回線，也就是用兩條綠色導線任意連接上下兩個接線柱；零線則直接連接到燈頭的另一個觸點這樣就完成連接了。

三聯雙控開關就是兩個開關來控制三條電路。三聯雙控開關的走線，先放一根進火線，放出六根線，每兩根為一組，放向其它開關處，每一組線排放到開關處再放一根向燈處，零線直接放到燈處。

以上的這些雙控開關的原理及接線方法，在日常生活中是非常實用的。希望這篇分享可以在你安裝雙控開關的時候幫到你哦。本文由合肥飛墨設計撰寫！純屬原創，轉載請注明出處，謝謝配合！
