水電工必備技能:電能表、水表的正確讀數方法圖解-云南技能培訓網

[日期:2020-08-01]   來源:云南技能培訓網  作者:云南技能培訓網   閱讀:3457次

水電工被人們尊稱為萬能工,自己卻戲稱高級持證勤雜工。不僅要安電、接水管,修門窗,就連查抄電表、水表這些本應是管理干部做的事情,也得做。如此看來,讀電表、水表還真是個基本功啊,F(xiàn)在就讓我們一起來看看電表水表該怎么讀取吧。

一、 電能表的讀法

電能表,簡稱電表。它用于電能測量。電表分為單相電能表和三相電能表。不同的電表及不同的接法,電表的讀取方法也不同。

1、 單相電能表的讀數

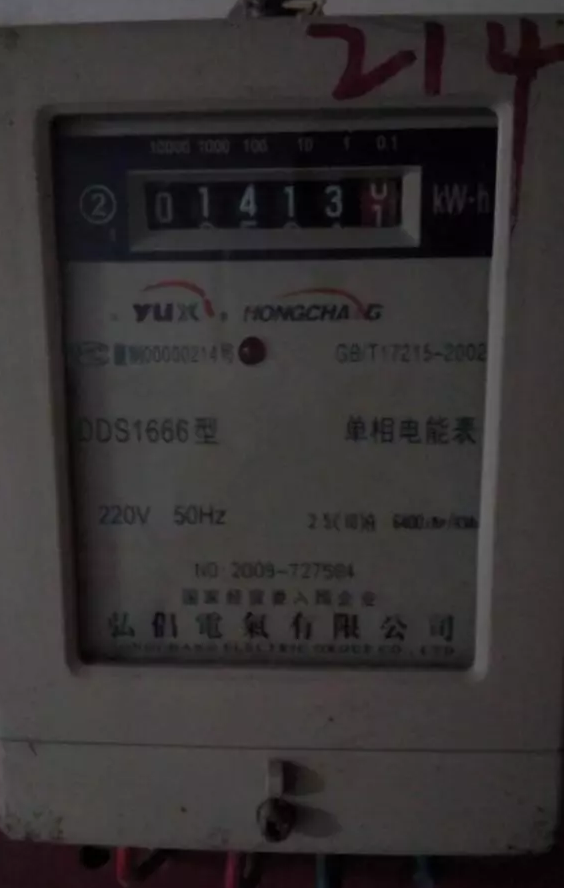

(圖一:電子式單相電能表)

上圖(圖一)所示是一塊單相電表。數字窗里有數字014131,而且每一個數字上面都對應地標有數字10000、1000、100、10、1、0.1等,我們可以把數字窗里的數字稱為基數,基數上面的數字稱為基數倍數。讀取數據時,將基數與其相對應的倍數相乘,然后求其總和即可。比如,上表的讀數為:0x10000+1x1000+4x100+1x10+1x3+1x0.1=1413.1kwh,kwh是電能表的單位,讀作:千瓦時,即人們通常說的"度"。

當然,這樣讀數是很麻煩的。其實,我們換個思路,把0.1、1、10、100、1000、10000,稱作小數位、個位、十位、百位、千位、萬位,那么就很容易了。一位小數位上的數字是1,個位上數字為是3,十位上的數字是1,百位上的數字是4,千位上的數字是1,萬位上的數字是0,則直接讀數為:1413.1kwh(即一千四百一十三點一度)。實際工作中,為了方便,往往只讀取小數點前面整數值,即:1413kwh。小數位一般有特別的標記,以示區分。比如:紅底白字帶刻度,一眼就可看出。

又如,下圖二。讀數為0kwh。

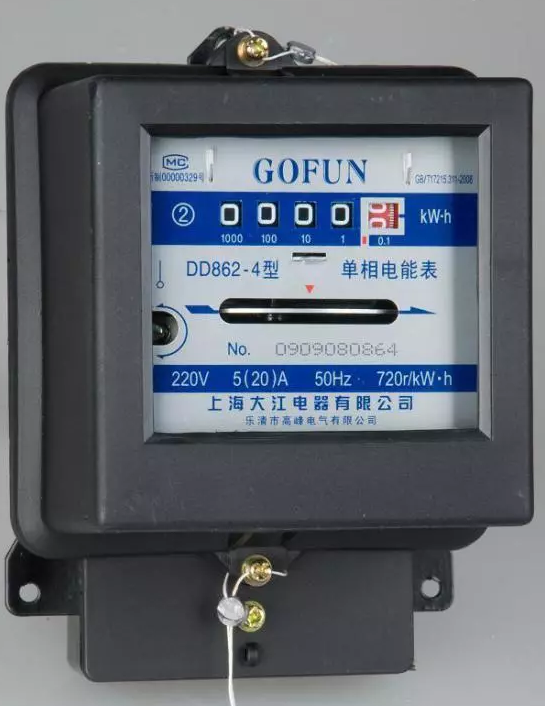

(圖二:轉盤式單相電能表)

2、 三相電能表的讀法

三相電能表帶互感器和不帶互感器的讀數不一樣。

①電能表不帶互感器。電表不帶互感器時,可直接讀數?聪聢D(圖三),讀數為:65849.9kwh。

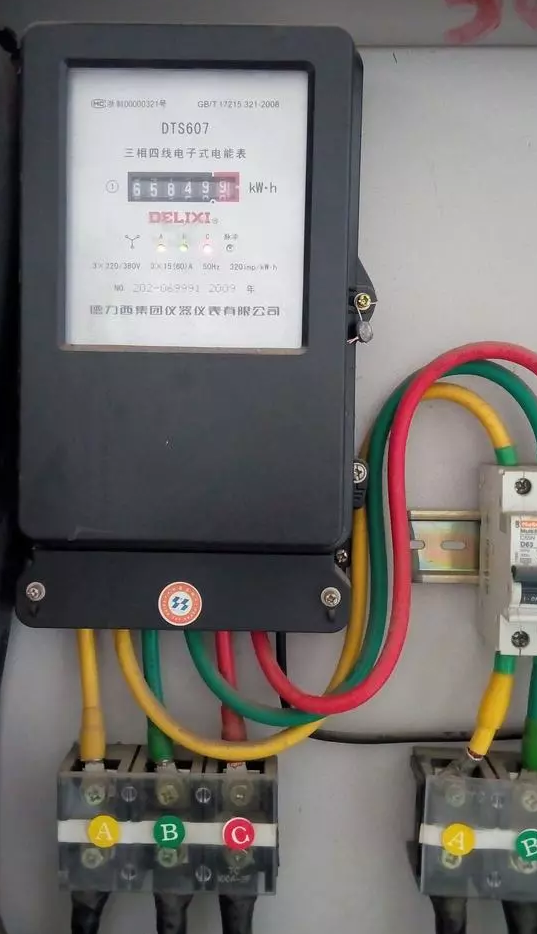

(圖三:電子式三相電能表)

②電能表帶互感器。

如下圖:

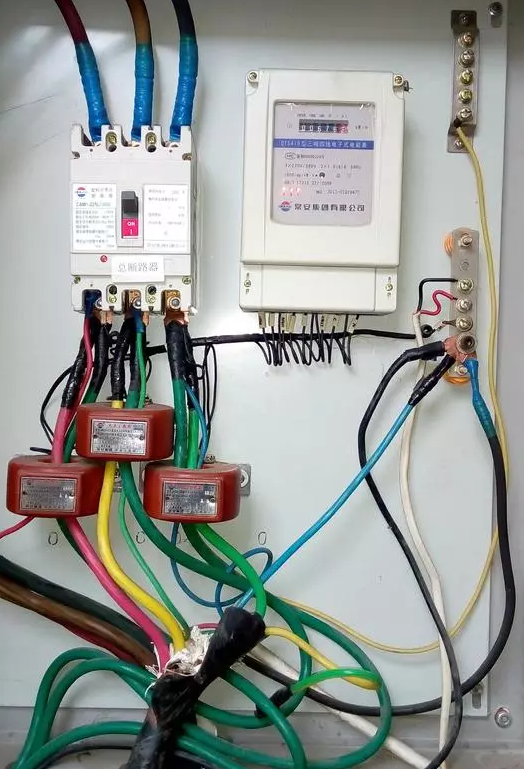

(圖四:三相電能表+電流互感器)

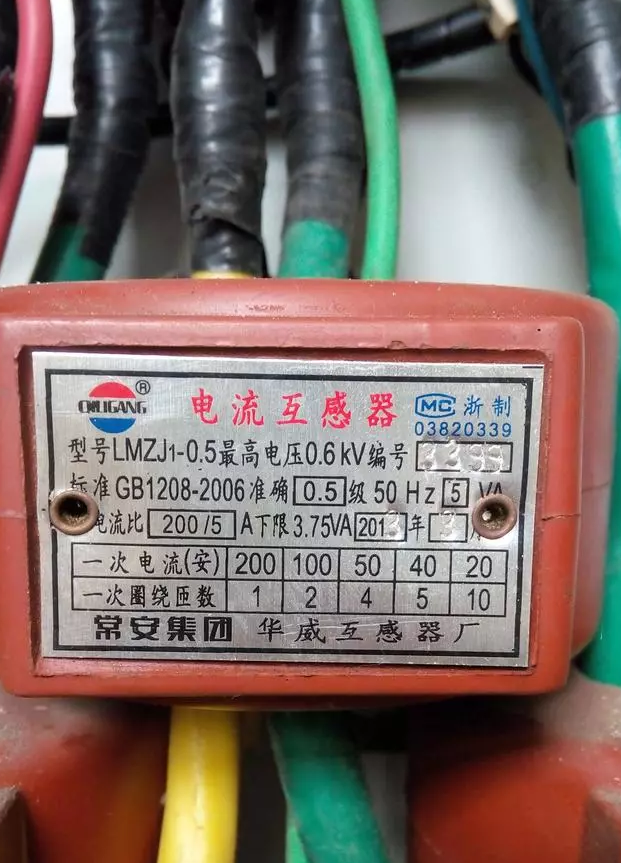

(圖五:電流互感器放大圖)

三相電通過電流互感安裝,讀取電能表的數據時,要將讀數乘以電流比值。圖五所示的電流互感器的電流比為200/5=40,那么,圖四所示電能表的讀數為:676.6*40=27064kwh。

二、水表的讀取方法

水表的讀數方法同單相電表的讀數方法一樣,是直接讀取表盤上讀數窗中的數字即可。

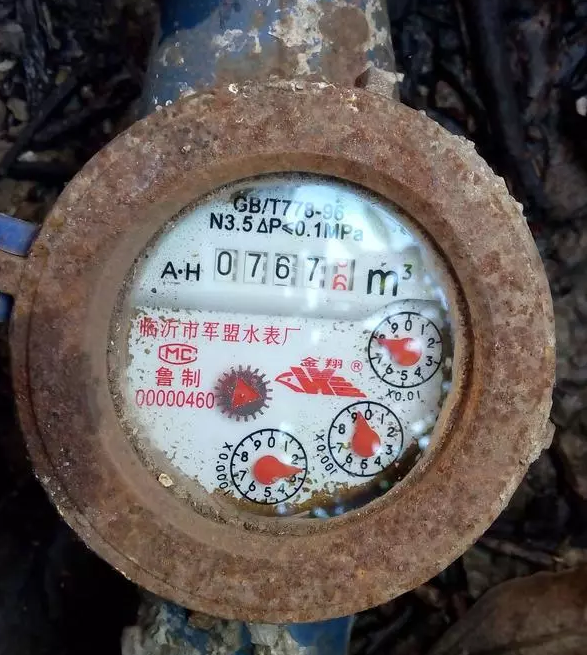

(圖六:水表,讀數窗有小數位)

圖六所示,水表盤上有一個小數位,讀數為:767.6m3。單位:立方米。通常稱之為:噸。1m3的水=1噸水。

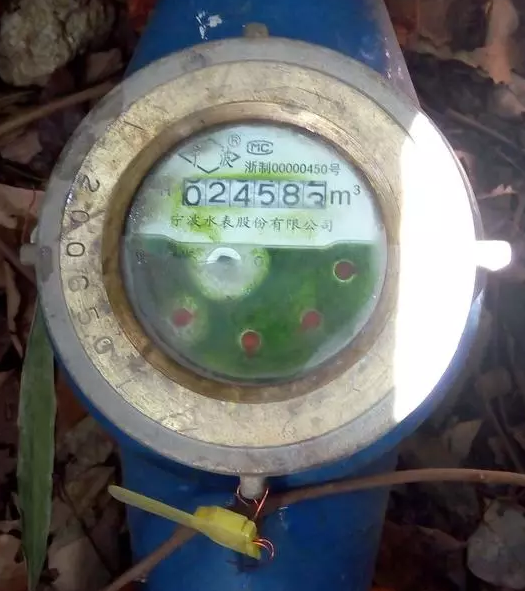

(圖七:水表,讀數盤窗口無小數位)

圖七所示,水表讀數窗無小數位,直接讀數為:24583m3。
