識電圖，有方法，掌握技巧，少走彎路！

作為電工必須學會看圖，包括原理圖，接線圖，電路圖，如果你是搞電機修理的，那還要會看下線圖和擴展圖的，看電路圖和接線圖有個原則：從上到下，從左到右�？吹较裰┲刖W(wǎng)一樣的圖不要著急，按照上面的原則一點點看，慢慢會習慣的！

接線原理詳細看，萬千資料記心間。

標題欄，元件表，讀說明，圖形號，

先從總體到局部，再從電源到負載。

主電路，要看詳，副電路，不能忘，

從上到下有順序，從左至右不漏項。

能量徑，信息流，各表圖，要了解，

分析電源到負載，二次回路信號線。

材料表，施工書，總要求，目錄號，

圖樣說明看詳細，識圖重點便明了。

看原理，分主副，交直流，細分清，

先看電源各回路，保護測量控制清。

安裝圖，照主副，經線路，到負載，

不忘電源一段段，元件連接按序看。

展開圖，識讀時，據原理，在回路，

電器元件功能鍵，分別畫在線路間。

平面圖，剖面圖，看土建，看管道，

電氣設備有位置，細看尺寸和投影。

連接線，傳信息，示邏輯，連功能，

多線表示雖麻煩，直觀詳細易辨明。

單線法，也簡單，示三相，要對稱，

單畫互感繼電器，多線文字詳記明。

明暗敷，粗細線，加文字，畫斜線，

標注導線各型號，寬厚截面標中間。

十字形，連T形，導線交，連不連，

就看中心小圓點，明明白白好分辨。

絕緣線，要標記，從屬端，獨立線，

組合標記功能鍵，相位保護極性間。

元器件，圖形號，簡外形，要素號，

集中表示簡單圖，分開表示展開圖。

工作態，畫正常，接觸點，方向致，

左開右閉是規定，下開上閉要記牢!

整定值，數據號，在附件，標記好，

注釋標志要清晰，端子圖形小句號。

     讀電氣圖最基本的要求是看懂電氣圖，能夠找出圖中標示的電氣工程項目的安裝位置，能夠根據電氣設備的工作狀態或故障現象，分析電氣設備的性能或故障原因，提出維護及維修方案，以便及時排除故障或可能存在的隱患，保證電氣設備處于良好的工作狀態。

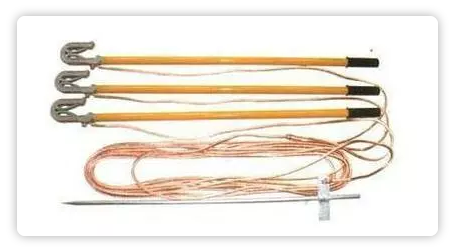

裝設接地線應遵循的順序：先將接地極棒插入地面以下0.6m，后掛導體端。對同桿塔多層電力線路檢修時，接地線的裝設應先低壓后高壓，先下層后上層，先近端后遠端。接地線的拆除與此相反。

裝設接地線必須先接接地端，后接導線端，接地線應接觸良好，連接應可靠。拆接地線的順序與此相反。裝、拆接地線均應使用絕緣棒或?qū)Ｓ玫慕^緣繩。人體不得碰觸接地線或未接地的導線。

埋地導線埋設前的斷芯檢查和斷點確定方法：

地埋導線埋設前，有無斷芯盤盤檢。

檢查使用兆歐表，L一端接導線，

導線另端放水中，儀表E端照此辦，

慢慢搖動兆歐表，針不到零是斷線。

查找斷點在何處，使用儀器DG3，

單相交流接一頭，儀器貼附地埋線，

從頭到尾慢移動，儀燈發光線未斷，

若是儀器燈熄滅，此處就是斷線點。

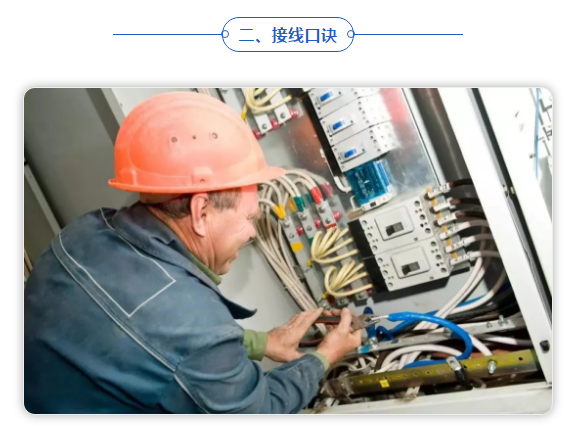

火線L零線N，金屬外殼接地E。

零線接地火有電，氖氣發光是火線，氖管電阻一百萬。

手按筆卡尖接線，注意手指不碰尖。

觸電事故先斷電，絕緣棒來挑起線。

火線零線并排走，插座電器并聯接。

三孔插座上接地，兩孔插座右接火。

電燈開關接火線，零線直接進燈座。

保險要和火線連，三腳插頭接外殼。

單相插座有多種，常分兩孔和三孔。

兩孔并排分左右，三孔組成品字形。

接線孔旁標字母，L為火N為零。

三孔之中還有E，表示接地在正中。

面對插座定方向，各孔接線有規定。

左接零線右接火，保護地線接正中。

三相接法有兩種，一個三角一個星。

角接三相圍一圈，三個頂點三相線。

星接三尾聯一點，聯點叫做中性點。

三首引出三相線，中點出線中性線。

相線俗稱叫火線，中線俗稱叫零線。

星接可出兩種線，三相三線和四線。

三相三線無零線，三相四線有零線。

從一個初級的電工師傅到一個高級或技師的級別，需要不斷學習，提升自己的技術水平。
