基礎電工電路圖原理圖解:

四、電工識圖口訣

識電圖，有方法，學要義，捷徑佳，

接線原理詳細看，萬千資料記心間。

標題欄，元件表，讀說明，圖形號，

先從總體到局部，再從電源到負載。

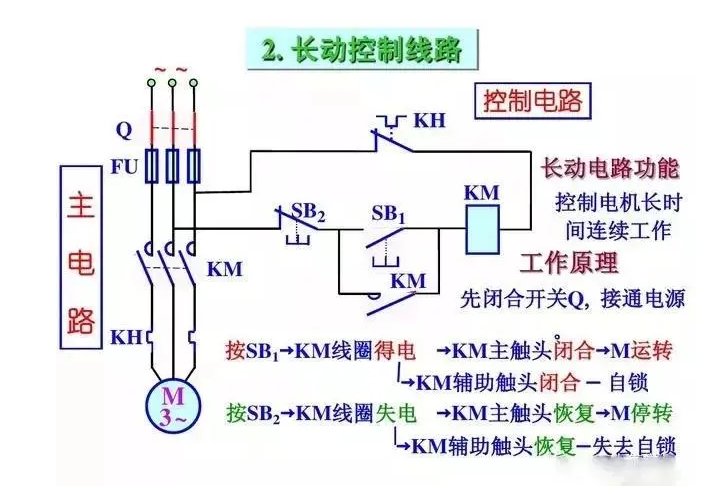

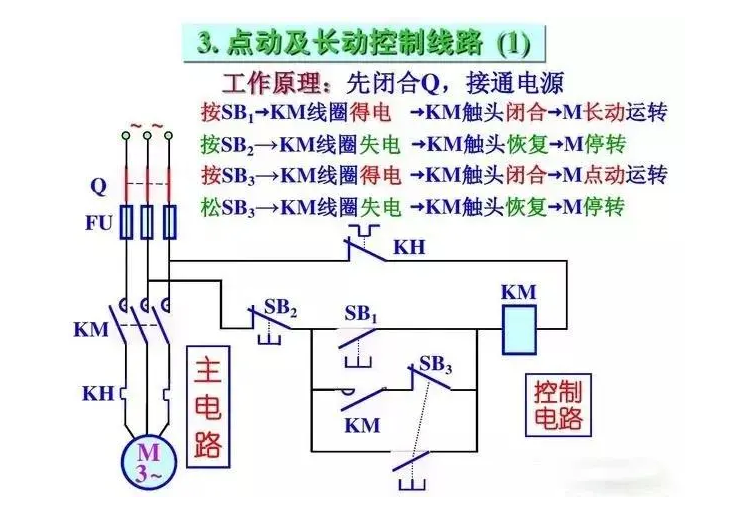

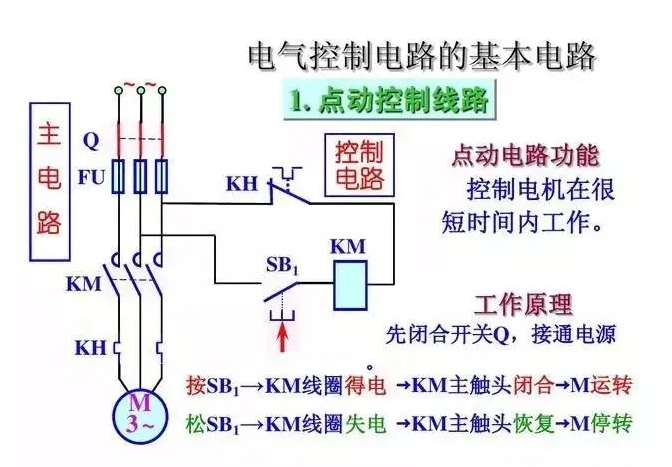

主電路，要看詳，副電路，不能忘，

從上到下有順序，從左至右不漏項。

能量徑，信息流，各表圖，要了解，

分析電源到負載，二次回路信號線。

材料表，施工書，總要求，目錄號，

圖樣說明看詳細，識圖重點便明了。

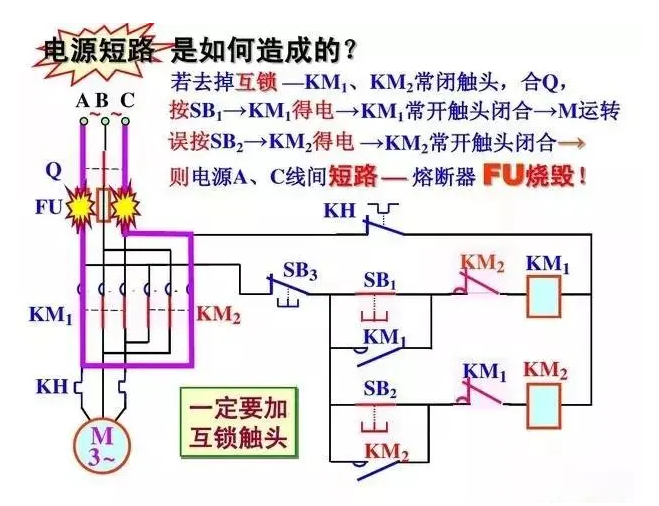

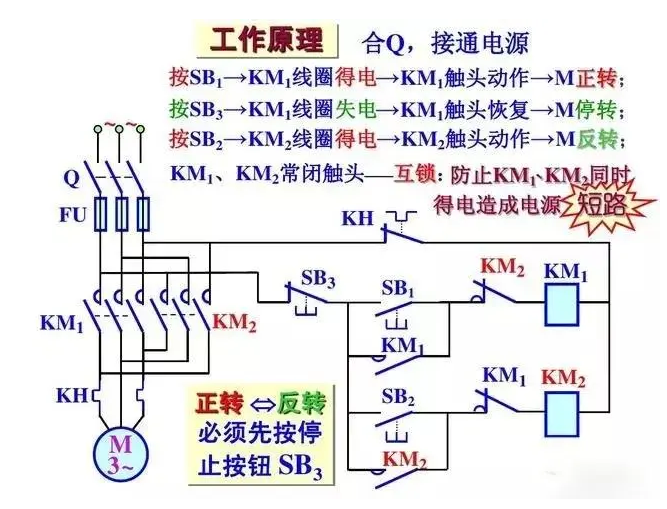

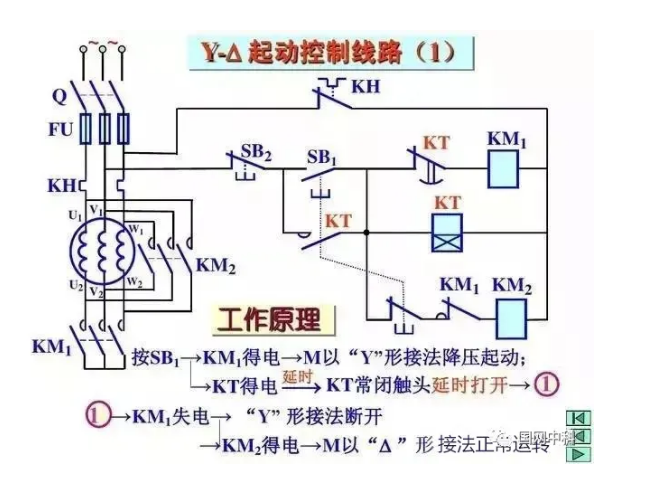

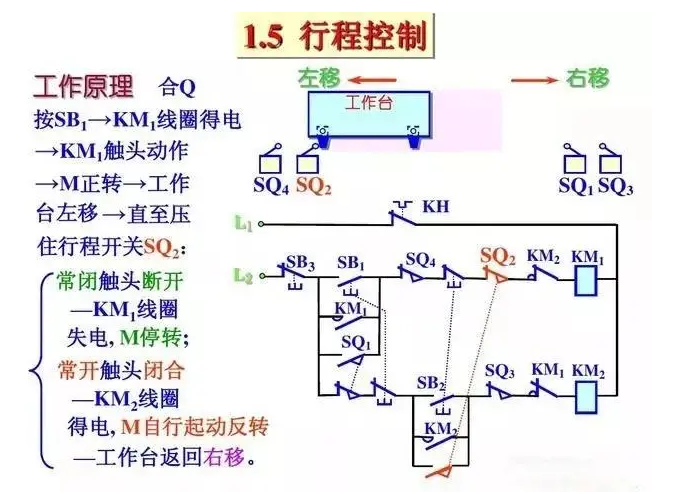

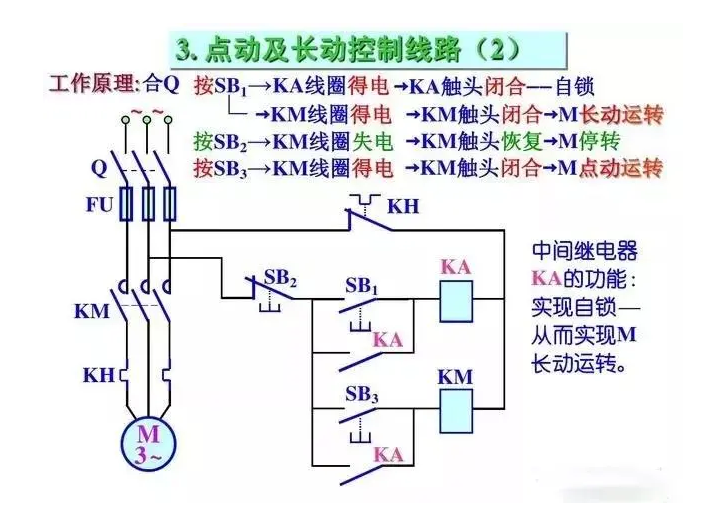

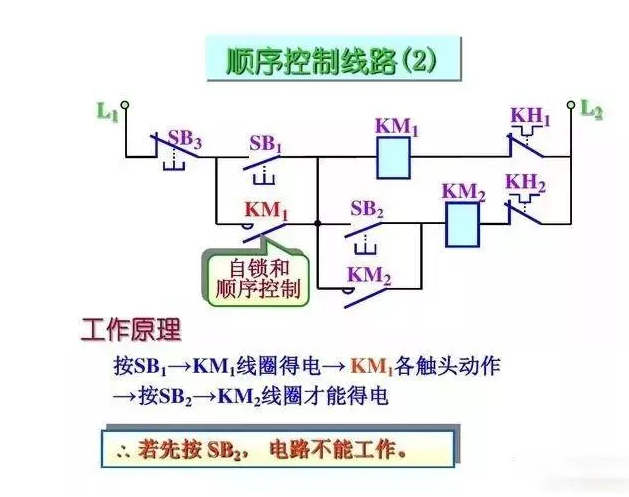

看原理，分主副，交直流，細分清，

先看電源各回路，保護測量控制清。

安裝圖，照主副，經線路，到負載，

不忘電源一段段，元件連接按序看。

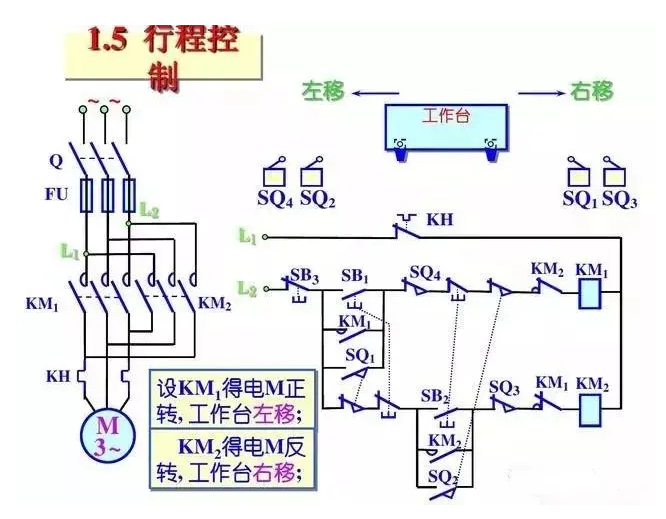

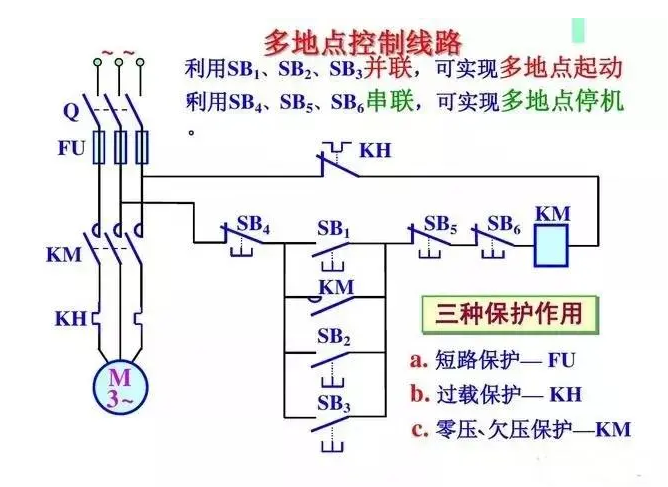

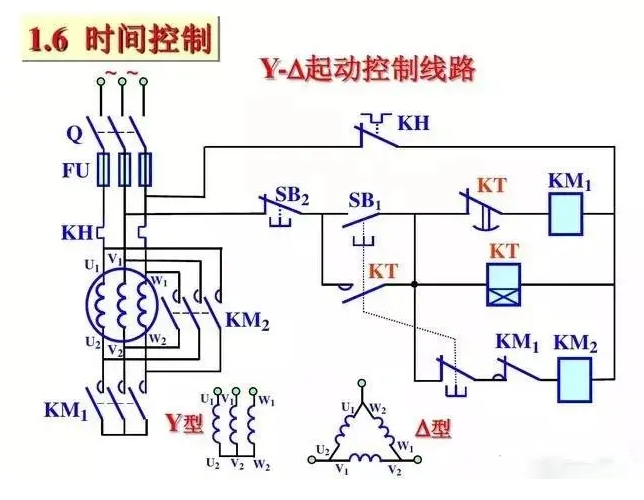

展開圖，識讀時，據原理，在回路，

電器元件功能鍵，分別畫在線路間。

平面圖，剖面圖，看土建，看管道，

電氣設備有位置，細看尺寸和投影。

連接線，傳信息，示邏輯，連功能，

多線表示雖麻煩，直觀詳細易辨明，

單線法，也簡單，示三相，要對稱，

單畫互感繼電器，多線文字詳記明，

明暗敷，粗細線，加文字，畫斜線，

標注導線各型號，寬厚截面標中間，

十字形，連T形，導線交，連不連，

就看中心小圓點，明明白白好分辨，

絕緣線，要標記，從屬端，獨立線，

組合標記功能鍵，相位保護極性間。

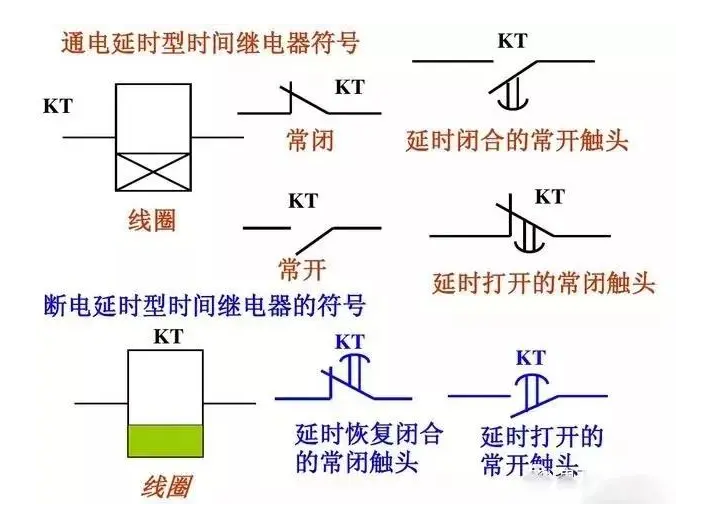

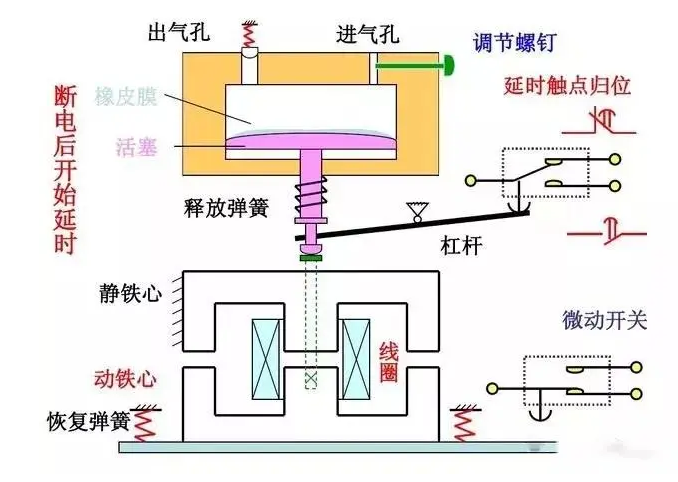

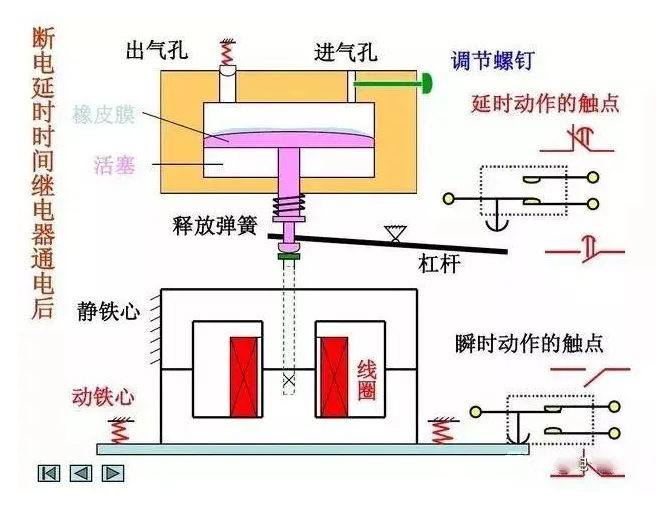

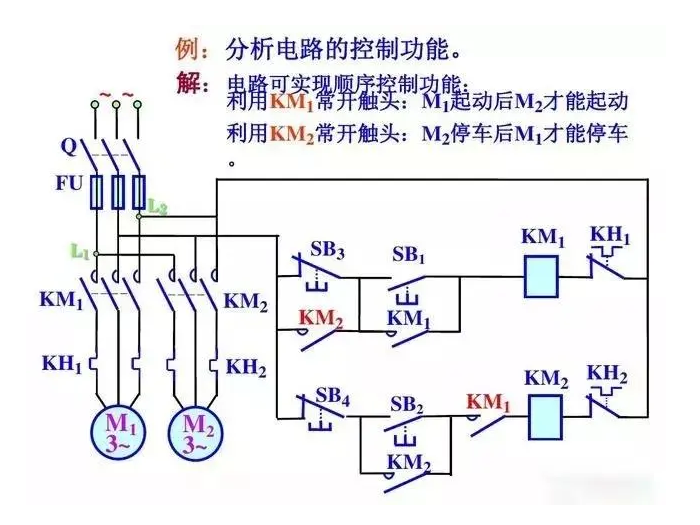

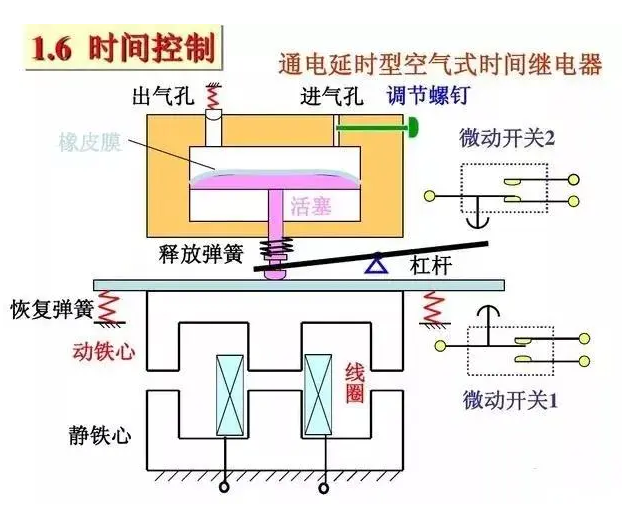

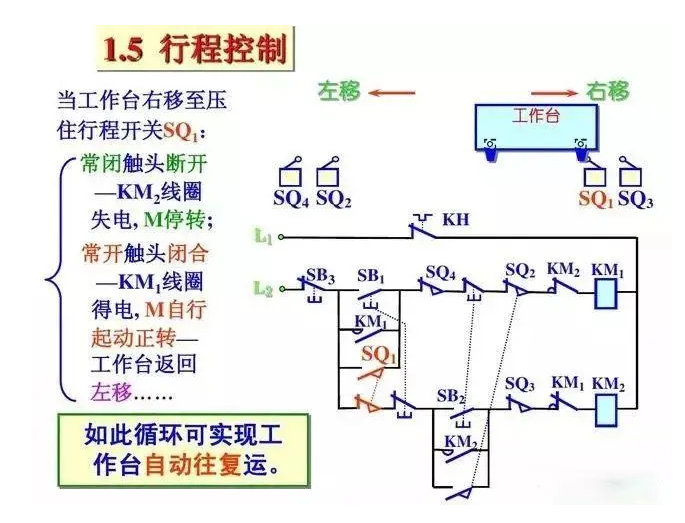

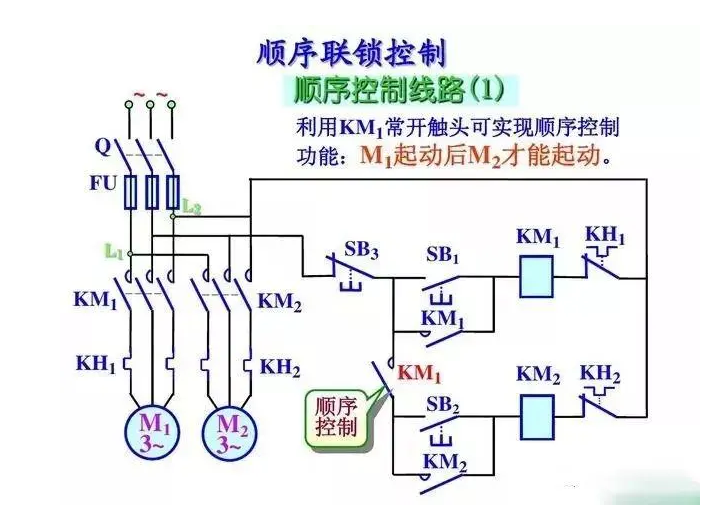

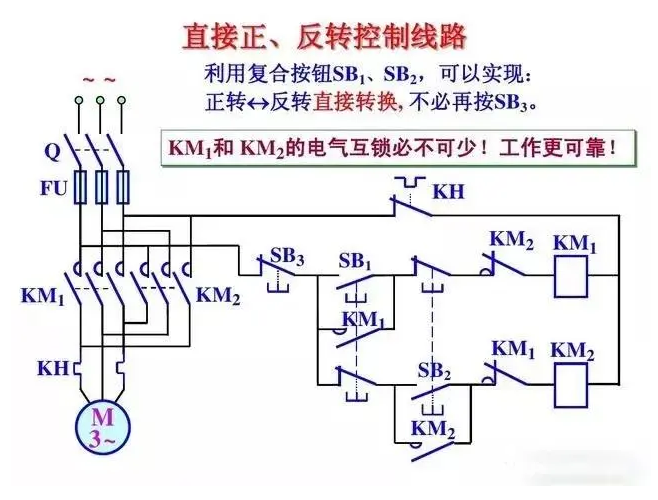

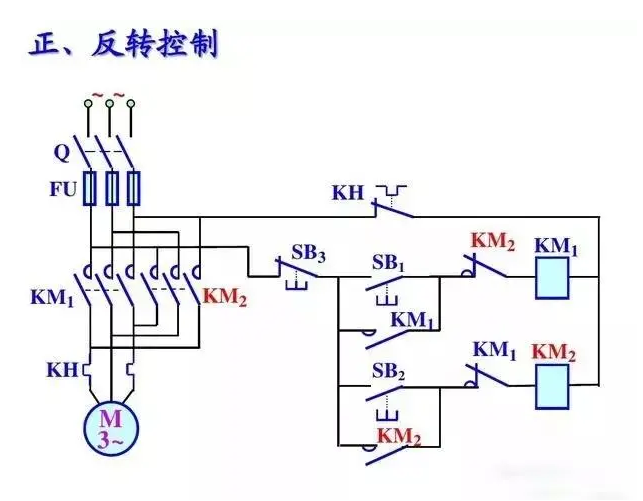

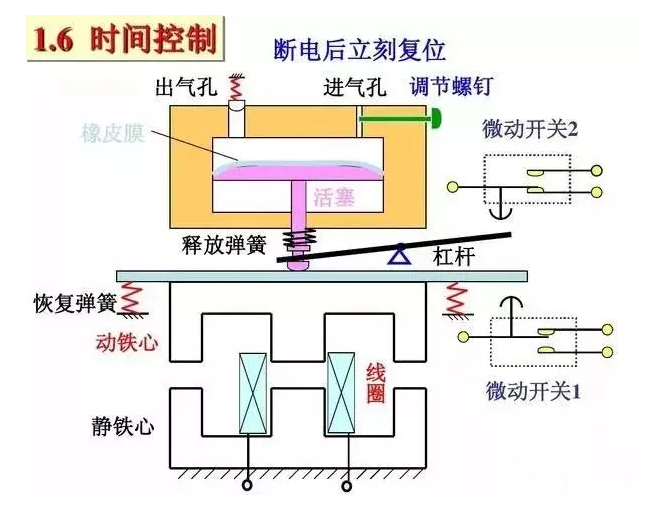

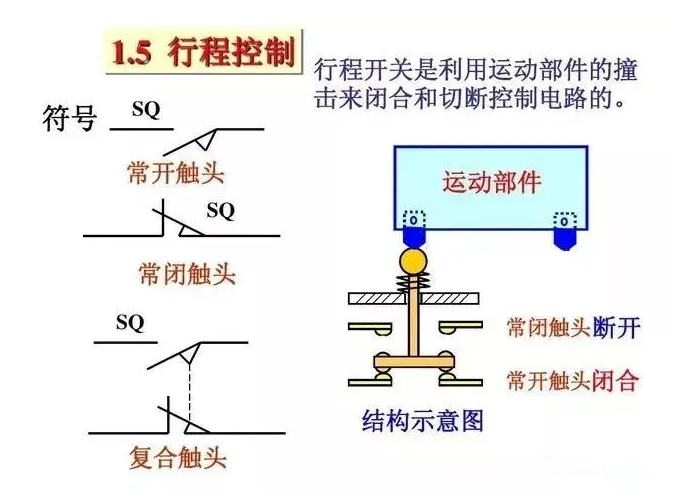

元器件，圖形號，簡外形，要素號，

集中表示簡單圖，分開表示展開圖，

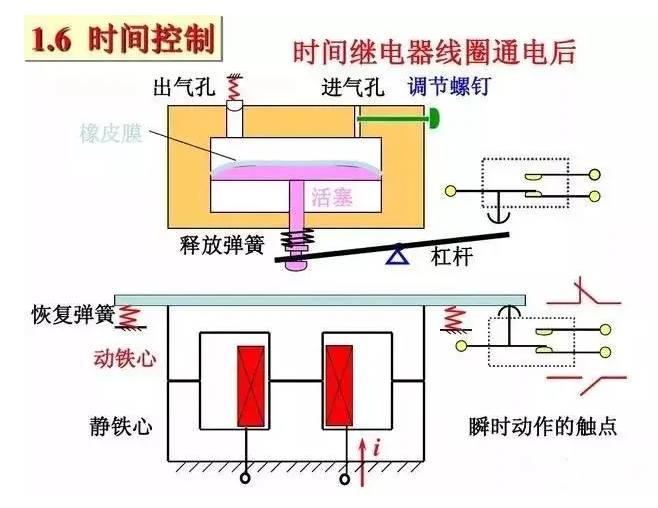

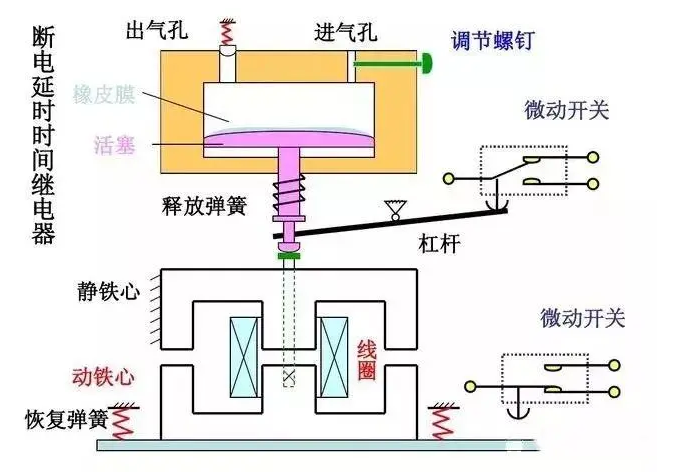

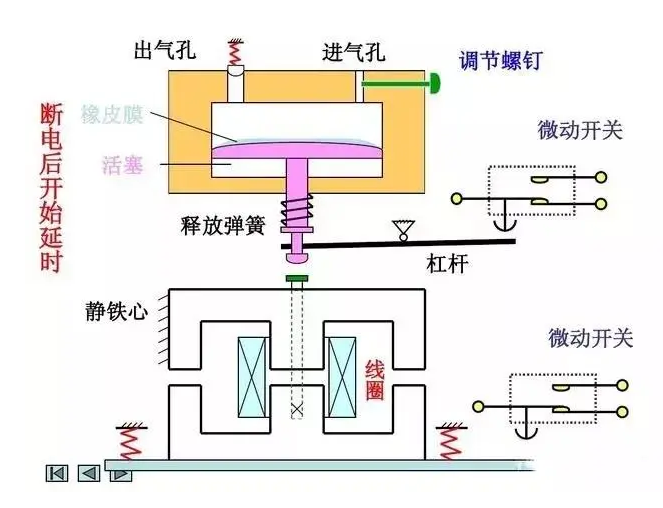

工作態，畫正常，接觸點，方向致，

左開右閉是規定，下開上閉要記牢！

整定值，數據號，在附件，標記好，

注釋標志要清晰，端子圖形小句號。
