數字萬用表的詳細使用方法!云南電工作業操作證考試報名

[日期:2020-08-10]   來源:云南技能培訓網  作者:云南技能培訓網   閱讀:2039次

數字萬用表的詳細使用方法?


數字萬用表

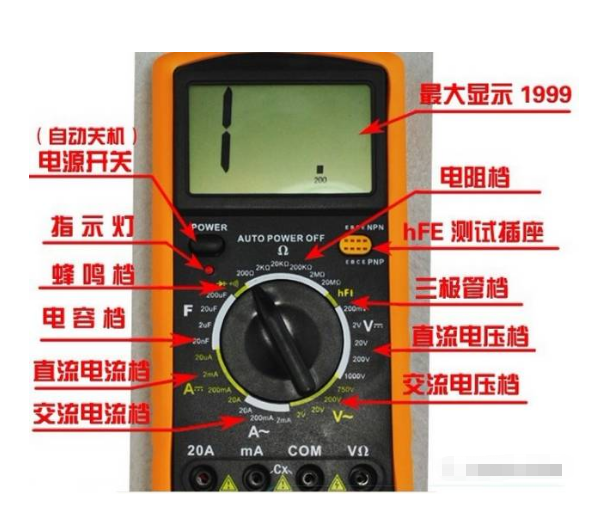

數字萬用表相對來說,屬于比較簡單的測量儀器。本篇,作者就教大家數字萬用表的正確使用方法。從數字萬用表的電壓、電阻、電流、二極管、三極管、MOS場效應管的測量等測量方法開始,讓你更好的掌握萬用表測量方法。

一、電壓的測量

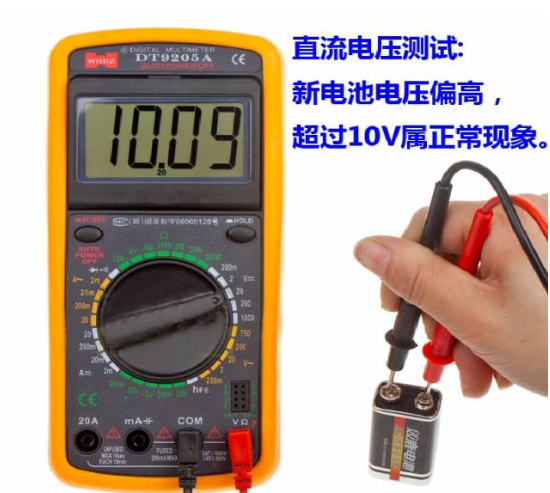

1、直流電壓的測量,如電池、隨身聽電源等。首先將黑表筆插進“com”孔,紅表筆插進“V Ω ”。把旋鈕選到比估計值大的量程 (注意:表盤上的數值均為最大量程,“V-”表示直流電壓檔,“V~”表示交流電壓檔,“A”是電流檔),接著把表筆接電源或電池兩端;保持接觸穩定。數值可以直接從顯示屏上讀取,若顯示為“1.”,則表明量程太小,那么就要加大量程后再測量工業電器。如果在數值左邊出現“-”,則表明表筆極性與實際電源極性相反,此時紅表筆接的是負極。


2、交流電壓的測量。表筆插孔與直流電壓的測量一樣,不過應該將旋鈕打到交流檔“V~”處所需的量程即可。交流電壓無正負之分,測量方法跟前面相同。無論測交流還是直流電壓,都要注意人身安全,不要隨便用手觸摸表筆的金屬部分。

二、電流的測量

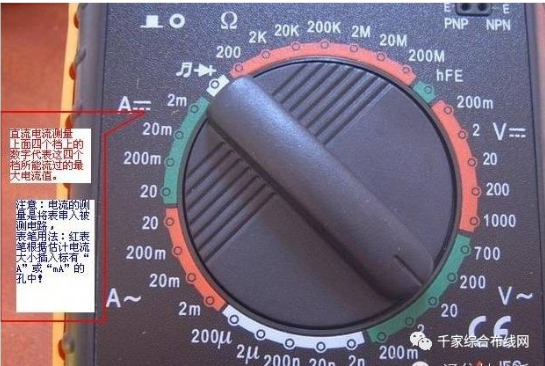

1、直流電流的測量。先將黑表筆插入“COM”孔。若測量大于200mA的電流,則要將紅表筆插入“10A”插孔并將旋鈕打到直流 “10A”檔;若測量小于200mA的電流,則將紅表筆插入 “200mA”插孔,將旋鈕打到直流200mA以內的合適量程。調整好后,就可以測量了。將萬用表串進電路中,保持穩定,即可讀數。若顯示為“1.”,那么就要加大量程;如果在數值左邊出現“-”,則表明電流從黑表筆流進萬用表。

2、交流電流的測量。測量方法與1相同,不過檔位應該打到交流檔位,電流測量完畢后應將紅筆插回“VΩ”孔,若忘記這一步而直接測電壓,哈哈!你的表或電 源會在“一縷青煙中上云霄”--報廢!

三、電阻的測量

將表筆插進“COM”和“VΩ”孔中,把旋鈕打旋到“Ω”中所需的量程,用表筆接在電阻兩端金屬部位,測量中可以用手接觸電阻,但不要把手同時接觸電阻兩端,這樣會影響測量精確度的--人體是電阻很大但是有限大的導體。讀數時,要保持表筆和電阻有良好的接觸;注意單位:在“200” 檔時單位是“Ω”,在“2K”到“200K“檔時單位為 “KΩ ”,“2M”以上的單位是“MΩ”。

四、二極管的測量

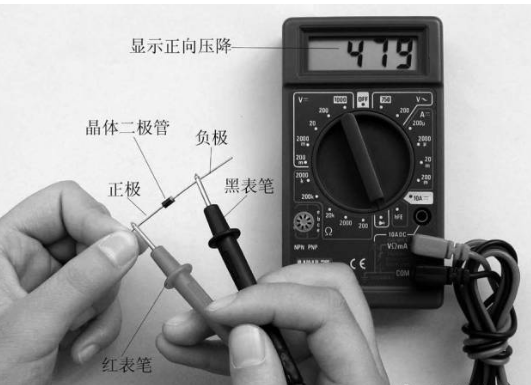

數字萬用表可以測量發光二極管,整流二極管……測量時,表筆位置與電壓測量一樣,將旋鈕旋到“ ”檔;用紅表筆接二極管的正極,黑表筆接負極,這時會顯示二極管的正向壓降。肖特基二極管的壓降是0.2V左右,普通硅整流管(1N4000、1N5400系列等)約為0.7V,發光二極管約為 1.8~2.3V。調換表筆,顯示屏顯示“1.”則為正常,因為二極管的反向電阻很大,否則此管已被擊穿。



五、三極管的測量

表筆插位同上;其原理同二極管。先假定A腳為基極,用黑表筆與該腳相接,紅表筆與其他兩腳分別接觸其他兩腳;若兩次讀數均為0.7V左右,然后再用紅 筆接A腳,黑筆接觸其他兩腳,若均顯示'1',則A腳為基極,否則需要重新測量,且此管為PNP管。那么集電極和發射極如何判斷呢?數字表不能像指針表那樣利用指針擺幅來判斷,那怎么辦呢?我們可以利用“hFE”檔來判斷:先將檔位打到“hFE”檔,可以看到檔位旁有一排小插孔,分為PNP和NPN管的測量。前面已經判斷出管型,將基極插入對應管型“b”孔,其余兩腳分別插入“c”,“e”孔,此時可以讀取數值,即β值;再固定基極,其余兩腳對調; 比較兩次讀數,讀數較大的管腳位置與表面“c”,“e”相對應。

小技巧:上法只能直接對如9000系列的小型管測量,若要測量大管,可以采用接線法,即用小導線將三個管腳引出。這樣方便了很多哦。

六、MOS場效應管的測量

N溝道的有國產的3D01,4D01,日產的3SK系列。G極(柵極)的確定:利用萬用表的二極管檔。若某腳與其他兩腳間的正反壓 降均大于2V,即顯示“1”,此腳即為柵極G。再交換表筆測量其余兩腳,壓降小的那次中,黑表筆接的是D極(漏極),紅表筆接的是S極(源極)。

1、電壓檔。在檢測或制作時,可以用來測量器件的各腳電壓,與正常時的電壓比較,即可得出是否損壞。還可以用來檢測穩壓值較小的穩壓二極管的穩壓值,其原理如 圖:R為1K,電源端的電壓視穩壓管的標稱穩壓值而定,一般比標稱電壓大3V以上,但不要超過15V。再用萬用表檢測D管兩端電壓值,此值既為D管實際穩壓值。

2、電流檔。將表串入電路中,對電流進行測量和監視,若電流遠偏離正常值(憑經驗或原有正常參數),必要時可以調整電路或者需要檢修。還可以利用該表的20A檔測 量電池的短路電流,即將兩表筆直接接在電池兩端。切記時間絕對不要超過1秒!

注意:此方法只適用于干電池,5號,7號充電電池,且初學者要有熟悉維修的人 員指導下進行,切不可自行操作!根據短路電流即可判斷電池的性能,在滿電的同種電池的情況下,短路電流越大越好。

3、電阻檔?捎糜谂袛嚯娮瑁䴓O管,三極管好壞的方法之一。對于電阻其實際阻值偏離標稱值過多時則已損壞。對于二三極管,若任兩腳間的電阻都不為很大值(幾百K 以上),則可認為性能下降或者已擊穿損壞,注意此三極管是不帶阻的。此法也可用于集成塊,須要說明的是:集成塊的測量只能和正常時參數作比較。

4、現在普通萬用表的表筆都存在阻值較大,有興趣的愛好者可自行制作一副表筆;方法:準備一米左右的優質音箱線或者多蕊銅電線,帶絕緣套的夾子一對 (紅黑色),用于音箱接線的香蕉插一對(紅黑色);線的一端焊牢在夾上,另一端相應接入香蕉插中;一副優良的表筆即大功告成。
