家居裝修中,電路問題是比較重要的,尤其是現在家居中使用的電器越來越多,所以漏電保護器是一定要的,能有很好的保護作用,那漏電保護器接線圖是怎樣的呢,漏電保護器接線方法以及注意事項有哪些,快隨著小編去了解下:

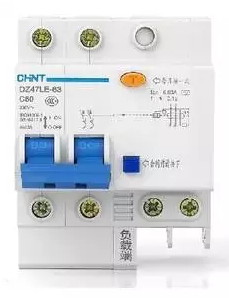

    漏電保護器接線圖:

    漏電保護器接線方法:



    1、根據不同的電氣設備的供電方式選用不同的漏電保護器


    單相220V電源供電的電氣設備,應選用二極二線或單極二線式漏電保護器。


    三相三線式380V電源供電的電氣設備,應選用三極式漏電保護器。


    三相四線式380V電源供電的電氣設備或單相設備與三相設備共用的電路,應選用三極四線或四極四線式漏電保護器。


    2、根據電氣線路的正常泄漏電流,選擇漏電保護器的額定漏電動作電流

    選擇漏電保護器的額定漏電動作電流值時,應充分考慮到被保護線路和設備可能發生的正常漏電流值。


    選用的漏電保護器的額定漏電不動作電流,應小于電氣線路和設備的正常漏電電流的最大值的2倍。


    漏電保護器的額定電壓、額定電流、短路分斷能力、額定漏電電流、分斷時間應滿足被保護供電線路和電氣設備的要求。


    漏電保護器接線錯誤方式:



    1、用于支線保護時,各支線應有各自的專用零線,且兩相鄰支線路的零線不得相連。如果將兩分支線路相連,零線中的電流互流,破壞零序電流互感器內的工作電流平衡,使漏電保護器發生誤動作。如果想就近利用動力分支線的零線作為照明分支線的零線,則會造成動力分支線的漏電保護器動作。


    2、一個用電設備只能接在一條保護支路內,不得跨接在兩條分支回路內,不得接在零序互感器的前面,也不得采取一線一地制供電,否則,會導致漏電保護器誤動作。


    3、裝有漏電保護器和未裝漏電保護器的用電設備,不得共用一個接地裝置。例如,當電機M1的絕緣損壞而外殼帶電時,電機M2的外殼也帶電,由于電流沒有經過漏電保護器,所以未起到漏電保護的作用。


    4、單相負荷應盡可能均衡分配。如果分配不均(如一相的線路偏長,設備集中),則負荷較重的一相,其漏電電流偏大,因而干線的三相不平衡漏電電流增大,達到一定值時就會使干線首端的漏電保護器動作。


    5、被保護的線路(包括工作零線)應全部穿過零序電流互感器和漏電保護器的貫穿孔,不得用三極漏電保護器代替四極三相四極、漏電保護器。如果是三相五線制,則保護地線不得穿過漏電保護器的互感器,而必須跨接到第一極漏電保護器前端(進線端)的零干線上或重復接地極上。


    漏電保護器接法注意事項:



    1、漏電保護器負載側的中性線,不得與其他回路共用。


    2、漏電保護器標有負載側和電源側時,應按規定安裝接線,不得反接。


    3、安裝帶有短路保護的漏電保護器,必須保證在電弧噴出方向有足夠的飛弧距離。飛弧距離大小按漏電保護器生產廠家的規定。


    4、安裝時必須嚴格區分中性線和保護線,三極四線式或四極式漏電保護器的中性線應接入漏電保護器。經過漏電保護器的中性線不得作為保護線,不得重復接地或接設備外漏可導電部分。保護線不得接入漏電保護裝置。
