配電盤柜、母線、橋架及配管精品工程安裝做法?電工作業操作證考試

[日期:2020-08-14]   來源:云南技能培訓網  作者:云南技能培訓網   閱讀:1858次

配電盤柜、母線、橋架及配管精品工程安裝做法?

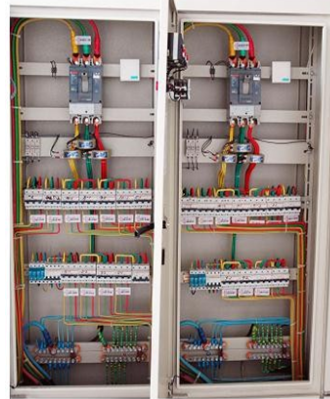

01 配電盤柜安裝

1.1 配電盤柜安裝要點

1)配電柜安裝應橫平豎直,高度一致,固定可靠。

2)導體分色一致,成排導線平行、順直、整齊,分回路綁扎固定牢固,綁扎帶間距均勻。

3)每個設備端子接線不應多于兩根線,不同截面的兩根導線不得插接在一個端子內。

4)箱內N排、PE排、N線、PE線經匯流排配出,標識清晰,導線入排順直美觀。

5)進出線開口與導管管徑匹配,并應有護口,不從側面進線。

6)金屬線槽引入時,箱體開孔大小和線槽應匹配,護口措施得當。

7)配電屏安裝整齊,接線正確。接地可靠;交接試驗合格。

8)配電間內整潔,電纜敷設整齊絕緣地毯鋪設到位,燈具安裝正確。

9)高低壓配電設備及裸母線的正上方不應安裝燈具。



1.2 標識

1)開關、回路標識清晰,規整,系統圖清晰,粘貼牢固。

2)配電箱、柜標識牌清晰。

3)接地標識清晰。




02 母線、橋架及配管安裝

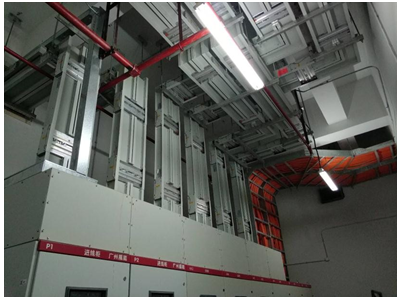

2.1 母線安裝:

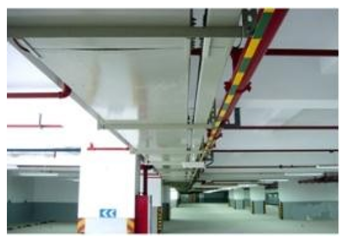

2.1.1 水平安裝

1)插接母線組裝前應對每段的絕緣電阻阻值進行測定,用 1000V  兆歐表遙測相間、相對地的絕緣電阻值均應大于20MΩ。

2)插接母線各段間連接應保持母線與母線對準,外殼與外殼對準,自然地而不應強行組裝,不使母線或外殼承受額外應力。
3)插接母線的金屬外殼等外露可導電部分應與保護導體可靠連接,且全長不得少于兩處與保護導體可靠連接,有跨接要求的兩端應跨接地線牢靠。

4)母線敷設長度超過40m時,應設伸縮節;穿越防火墻、樓板時,采取的防火隔離措施應嚴密。

5)吊桿上下備母,且下備雙母,平墊、彈墊齊全,母線與吊桿橫擔間應采取壓板固定方式。

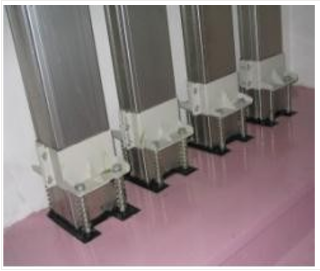

2.1.2 垂直安裝

過樓板處設擋水臺,擋水臺口角方正,距地高度以50mm 為宜。垂直敷設支撐在樓板處應采取專用彈簧減振支撐,減振裝置與插接母線垂直,安裝應牢固。穿樓板處應進行防火封堵。

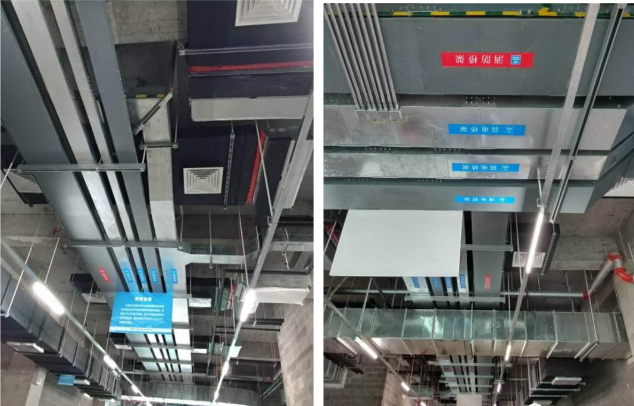

2.2 橋架安裝:

2.2.1 金屬梯架、托盤和槽盒本體之間的連接應牢固可靠,與保護導體的連接應符合下列規定:

1)梯架、托盤和槽盒全長不大于30m時,應不少于2處與保護導體可靠連接,全長大于30m時,每隔20~30m應增加連接點,起始端和終點端均應可靠接地;

2)非鍍鋅梯架、托盤和槽盒本體之間連接板的兩端應跨接保護聯結導體,保護聯結導體的截面積應符合設計要求。
3)鍍鋅梯架、托盤和槽盒本體之間不跨接保護聯結導體時,連接板每端不應少于2  個有防松螺帽或防松墊圈的連接固定螺栓。

4)當直線段鋼制或塑料梯架、托盤和槽盒長度超過30m,鋁合金或玻璃鋼制梯架、托盤和槽盒長度超過15m時,應設置伸縮節;當梯架、托盤和槽盒跨越建筑物伸縮縫時,應設置補償裝置。


2.2.2 在進出箱、柜拐角、轉彎和變形縫兩端及丁字接頭的三個端點 500mm以?xún)?nèi)應設置支撐點,且吊桿距離線槽接縫間距一致。橋架在經過伸縮縫或直線超過30m應設置伸縮節。伸縮節兩端各設置一個支架,距離伸縮節端部距離不大于500mm。

橋架穿越防火分區,應進行防火封堵。橋架不應在樓板中連接,蓋板應錯開  200~300mm,以便防火封堵,同時穿越樓板時周?chē)鷳?yīng)加防水臺保護,高度不小于50mm。


2.3 配管安裝

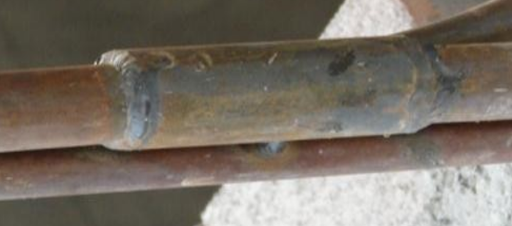

1)金屬導管應與保護導體可靠連接;嚴禁對口熔焊連接,鍍鋅和壁厚小于2mm的鋼導管不得套管熔焊連接。當采用套管熔焊連接時,其套管長度不應小于導管直徑的1.5~3倍,熔焊連接焊縫應密實飽滿,焊接處應涂刷防腐油漆(見圖)。


2)鍍鋅鋼管應采用絲扣連接或套管緊固螺釘連接;非鍍鋅電線管采用絲扣連接或套管焊接。

3)電纜導管的彎曲半徑不得小于電纜最小允許彎曲半徑。
4)剛性導管與箱、盒、柜連接時,有鎖緊螺母、護口,管口露出鎖緊螺母不宜多于2~3扣。
5)可彎曲金屬導管間和盒間連接采用與導管型號規格相適配的專用接頭,連接要牢固可靠,配專用接地線卡跨接。
6)明裝導管應排列整齊,固定點間距均勻,安裝牢固;在終端、彎頭中點或柜、臺、箱、盤等邊緣距離150mm范圍內設有管卡。
7)緊定式、扣壓式管線不得用于潮濕露天場所,管路安裝時連接順直,無彎曲塌腰現象。

8)進出箱(盒)的導管應一管一孔,管口露出箱(盒)內長度不大于  5mm,進入落地式配電箱管口應高出基礎面不應小于  50mm,管口應平整光滑;兩根以上排列應整齊、間距應均勻。


9)導管與箱(盒)采用管徑與孔徑相吻合的套接緊定式螺紋接頭連接,按一管一孔排列整齊;連接時,應用緊定扳手?jǐn)Q緊爪形螺母,使其與箱(盒)連接緊密可靠(見圖)。

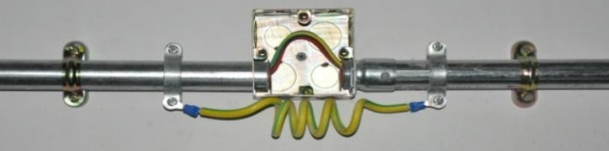

10)導管與箱(盒)間保護聯接導體應采用截面積不小于4mm2的黃綠雙色銅芯軟導線,用專用接地卡連接;保護聯接導體要留有余量,兩端壓接線鼻子并做搪錫處理;接地卡規格應與導管管徑相匹配,折彎處無明顯的機械損傷(見圖)
