在高壓配電運行或者低壓維修過程中，我們電力作業人員經常都會碰到各種各樣的繼電器：中間繼電器，時間繼電器，速度繼電器等等，當然也包括我們常用的電壓繼電器和電流繼電器，那么電壓繼電器和電流繼電器有什么區別呢？一般都應用于什么場合?

一，電流繼電器與電壓繼電器在結構上的區別。

主要是線圈不同。

電流繼電器的線圈與負載串聯以反映負載電流，故它的線圈匝數少而導線粗，這樣通過電流時的壓降很小，不會影響負載電路的電流。電壓繼電器的線圈與負載并聯以反映負載電壓，其線圈匝數多而導線細。

二，電流型信號繼電器和電壓型信號繼電器的區別?在使用中如何區分？

電流型信號繼電器;

電壓低,電流大,線經粗,圈數少,阻抗小,體積小,一般是與用電器串聯使用。

電壓型信號繼電器;

電壓高,電流小,線經細,圈數多,阻抗大,體積大,一般是通過開關直接接在電源兩端。

三，電壓繼電器、電流繼電器的特點與應用場合。

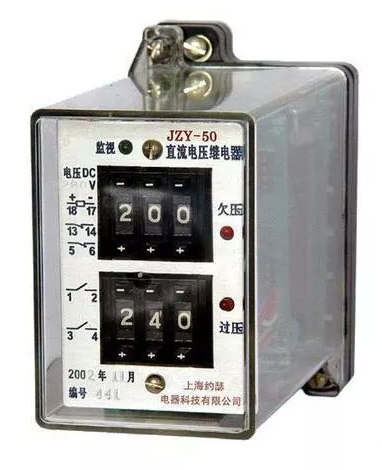

（1）電壓繼電器的特點與應用場合。

電壓繼電器是一種常用的電磁式繼電器，電壓繼電器用于電力拖動系統的電壓保護和控制。

電壓繼電器的線圈并聯接入主電路，感測主電路的線路電壓；觸點接于控制電路，為執行元件。

按吸合電壓的大小，電壓繼電器可分為過電壓繼電器和欠電壓繼電器。

過電壓繼電器(FV)用于線路的過電壓保護，其吸合整定值為被保護線路額定電1.05～1.2倍。當被保護的線路電壓正常時，銜鐵不動作；當被保護線路的電壓高于額定值，達到過電壓繼電器的整定值時，銜鐵吸合，觸點機構動作，控制電路失電，控制接觸器及時分?jǐn)啾槐Ｗo(hù)電路。

欠電壓繼電器(KV)用于線路的欠電壓保護，其釋放整定值為線路額定電壓的0.1～0.6倍。當被保護線路電壓正常時，銜鐵可靠吸合；當被保護線路電壓降至欠電壓繼電器的釋放整定值時，銜鐵釋放，觸點機構復位，控制接觸器及時分?jǐn)啾槐Ｗo(hù)電路。零電壓繼電器是當電路電壓降低到5％～25％UN時釋放，對電路實現零電壓保護。用于線路的失壓保護。

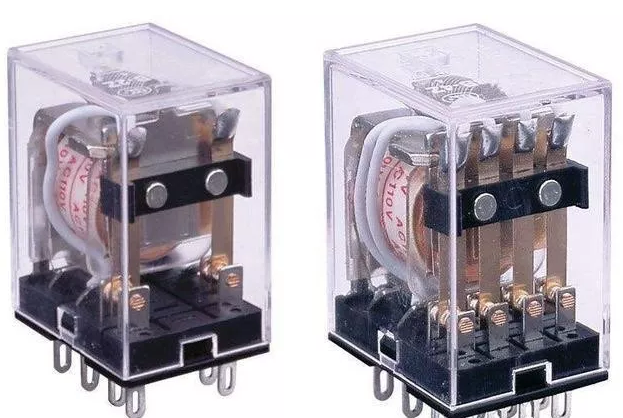

補充小技能：中間繼電器實質上是一種電壓繼電器。它的特點是觸點數目較多，電流容量可增大，起到中間放大(觸點數目和電流容量)的作用。

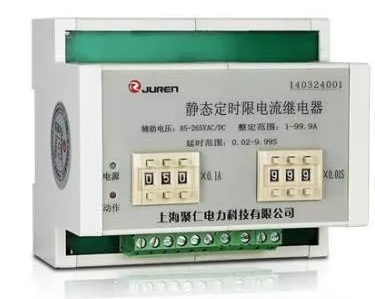

（2）電流繼電器的特點與應用場合。

電流繼電器是一種常用的電磁式繼電器，電流繼電器用于電力拖動系統的電流保護和控制。其線圈串聯接入主電路，用來感測主電路的線路電流；觸點接于控制電路，為執行元件。

電流繼電器反映的是電流信號。常用的電流繼電器有欠電流繼電器和過電流繼電器兩種。

欠電流繼電器（KA）用于電路起欠電流保護，吸引電流為線圈額定電流30％～65％，釋放電流為額定電流10％～20％，因此，在電路正常工作時，銜鐵是吸合的，只有當電流降低到某一整定值時，繼電器釋放，控制電路失電，從而控制接觸器及時分?jǐn)嚯娐贰?/p>

過電流繼電器（FA）在電路正常工作時不動作，整定范圍通常為額定電流1.1～4倍，當被保護線路的電流高于額定值，達到過電流繼電器的整定值時，銜鐵吸合，觸點機構動作，控制電路失電，從而控制接觸器及時分?jǐn)嚯娐�。對電路起過流保護作用。

JT4系列交流電磁繼電器適合于交流50Hz，380V及以下的自動控制回路中作零電壓、過電壓、過電流和中間繼電器使用，過電流繼電器也適用于60Hz交流電路。

通用電磁式繼電器有：JT3系列直流電磁式和JT4系列交流電磁式繼電器，均為老產品。新產品有：JT9、JTl0、JLl2、JL14、JZ7等系列，其中JLl4系列為交直流電流繼電器，JZ7系列為交流中間繼電器
