132kw電機由變頻器控制需要加進線出線電抗器嗎？

加進線電抗器可以抑制變頻器對電網的干擾，加出線電抗器可以抑制諧波，減少損耗！加了更好，不加也可以！

132kw屬于大功率的變頻設備，工作是對附近的電子設備和電源是有一定干擾的。加了當然好，但也不是必須的，如果變頻器用一電源的還有其他的一些功率較小的設備或者工作環境內有一些電子設備，建議還是加上一個，要不有時候會出一些莫名其妙的問題，出現了原因還不好找！

110KW風機變頻控制，變頻器要不要加電抗器，是加進線端，還是電機端，變頻器到電機的線有120米。

不需要。輸入端加電抗器是為了防止輸入電源的干擾，輸出端電抗器是為了變頻器輸入脈沖波對外界的干擾及削弱高頻脈沖，一般場合都不需要。

110KW的風機，一般用150平方電纜線，對于120米得距離，綽綽有余，不存在降壓的問題，所以，沒必要增加電抗器。而且，即使要增加，輸出端電抗器還得要相應變頻器專用，貴的很.

輸出電抗器鐵心溫度達到130度，有什么辦法解決？變頻器到電機電纜長500米。

諧波含量太大了，導致鐵芯的渦流損耗太大

1）如果重新制作的話，可以更換低損耗的硅鋼片來降低勵磁損耗；或者選取更薄的硅鋼片，來降低渦流損耗；或者降低設計的磁感應強度Bm

2）如果已經是成品，可以加風扇冷卻一下；或者在電路中增加電感量，這樣就能降低諧波的含量，來降低鐵芯的渦流損耗。

電機是150kw的需要用變頻器啟動的，是在變頻的輸入端加電抗器還是加個接觸器呢？這兩個都有那些好處啊

直接安裝自動空氣斷路器就可以了，加電抗器可以延緩輸入電壓的衰減，接觸器不可以安裝，無意義。

變頻器和電機連接的電纜線多長需要安裝電抗器

變頻器與電機的距離較長時，電纜的壓降會導致電機的轉矩降低，電纜的高頻漏電流會增加，從而引起變頻器輸出電流的增加，使變頻器發生過流跳閘。應采取分布電容削減措施（電纜外不要使用金屬套管，將各相電纜分開進行接線等），同時降低載波頻率這個參數，來減小高頻漏電流。

電纜線多長需要安裝電抗器？安裝電抗器和電纜線多長沒有關系。

安裝電抗器，有助于改善電源側的功率因數。為了改善電源側的功率因數可以安裝電抗器。

當有下述情況時必須設置DC電抗器或AC電抗器：

1.變頻器連接到了600KVA以上的電源變壓器上或進行進相電容器的切換時。

2.當同一電源系統連接有直流驅動器等晶閘管變換器時，必須設置DC電抗器或AC電抗器。

如何根據電機功率選擇合適的變頻器？變頻器的輸入端和輸出端在什么情況下可以不加電抗器？

在選擇變頻器時，對應廠家有功率匹配表，依照這個選擇是較合理的，另，或電話他們的技術支持。

一般根據功率來選就是了，變頻器的功率和電機功率一樣即可，一般都不用加電抗器，大變頻器帶小電機是沒有問題的，但小變頻器帶不動大電機，道理很簡單，你背你小孩容易，你小孩背你難。

如果電機功率小而選擇的變頻器功率卻大，會出現怎樣的現象？沒問題

電機功率大而變頻器卻選了小的功率，又會出現什么樣的現象呢？帶不動，變頻器報過流。

電機功率小，而變頻器功率大，這就好比大馬拉小車，此時變頻器的保護功能可能面臨失效的危險，如過流、過載保護等。并且增加了投資

電機功率大，而變頻器功效小，就好比小馬拉大車，把小馬給累死了，而車未必能拉動，即使拉動了，小馬也會因?yàn)檫^度勞累而導致早衰。

變頻器選小了起動不是那么平滑，甚至吃力或者燒毀變頻器，這是肯定的，變頻器輸入端一般在電網不穩定的時候加入進線電抗器，如果穩定的話可以不加進線電抗器，輸出側的電抗器的選型一般看變頻器到電機的距離了，如果不是太遠可以不加，如果超過100米就要加了！

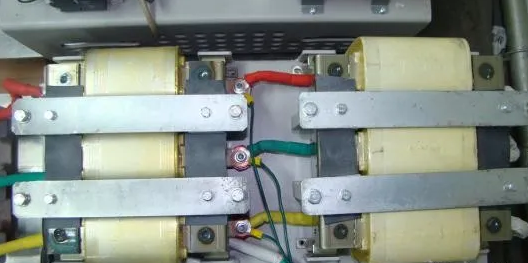

頻器柜為什么要加進線電抗器出線電抗器直流電抗器

進線電抗器 用來抗干擾的 防止變頻器和其它設備之間互相干擾
出線電抗器是 是用來濾波用的 一般變頻的載波 頻率在2~10khz 之間 用來濾波可以使得 輸出波形更平滑
進線電抗器是防止變頻器對電網及周邊設備造成的諧波干擾。
出現電抗器是為了優化變頻器輸出的交流電波形，因?yàn)樽冾l器輸出的是高頻的矩形波。另外還可以防止變頻器出線側的對地電容，延長變頻器到電機側的電纜長度。

在變頻器前加濾波器好還是進線電抗器好

電抗器

電力網中所采用的電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要布置為垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。因此，為了滿足某些斷路器遮斷容量的要求， 常在出線斷路器處串聯電抗器， 增大短路阻抗， 限制短路電流。由于采用了電抗器，在發生短路時， 電抗器上的電壓降較大，所以也起到了維持母線電壓水平的作用，使母線上的電壓波動較小，保證了非故障線路上的用戶電氣設備運行的穩定性。
濾波器

對特定頻率的頻點或該頻點以外的頻率進行有效濾除的電路，就是濾波器。
其功能就是得到一個特定頻率或消除一個特定頻率，

利用這個特性可以將通過濾波器的一個方波群或復合噪波，而得到一個特定頻率的正弦波，

進線電抗器

進線電抗器，主要目的是為了減小變頻器的整流單元和整流/回饋單元的諧波電流，同時也減小了換向缺口。電抗器的作用同電網短路功率和傳動裝置功率之比有關。電網短路功率同傳動裝置功率之比推薦＞33:1。

進線電抗器也能限制由于電源電位的突降(如由于補償設備或接地故障)而產生的電流沖擊。

選擇進線電抗器需考慮哪些因素

1）進線電抗器的電流按照裝置的進線電流選擇即可，也就是按照變頻器最大輸入電流來選擇進線電抗器的工作電流；
2）進線電抗器壓降值：

當變頻器的整流單元為不可回饋的整流裝置時，進線電抗器選擇2%電壓降的；

當變頻器的整流單元為可回饋的整流裝置時，應使用4%的網側進線電抗器。

需要安裝進線電抗器的場合

進線電抗器既能阻止來自電網的干擾，又能減少整流單元產生的諧波電流對電網的污染，當電源容量很大時，更要防止各種過電壓引起的電流沖擊，因?yàn)樗鼈儗?duì)變頻器內整流二極管和濾波電容器都是有害的。因此接入進線電抗器，對改善變頻器的運行狀況是有好處的。根據運行經驗，在下列場合一定要安裝進線電抗器，才能保證變頻器可靠的運行。
1）電源容量為600kVA及以上，且變頻器安裝位置離大容量電源在10m以內；

2）三相電源電壓不平衡率大于3％；
3）其它晶閘管變流器與變頻器共用同一進線電源，或進線電源端接有通過開關切換以調整功率因數的電容器裝置。

變頻器選型： 變頻器選型時要確定以下幾點：

1、采用變頻的目的；恒壓控制或恒流控制等。

2、變頻器的負載類型；如葉片泵或容積泵等，特別注意負載的性能曲線，性能曲線決定了應用時的方式方法。

3、變頻器與負載的匹配問題；I.電壓匹配；變頻器的額定電壓與負載的額定電壓相符。II. 電流匹配；普通的離心泵，變頻器的額定電流與電機的額定電流相符。對于特殊的負載如深水泵等則需要參考電機性能參數，以最大電流確定變頻器電流和過載能力。III.轉矩匹配；這種情況在恒轉矩負載或有減速裝置時有可能發生。

4、在使用變頻器驅動高速電機時，由于高速電機的電抗小，高次諧波增加導致輸出電流值增大。因此用于高速電機的變頻器的選型，其容量要稍大于普通電機的選型。

5、變頻器如果要長電纜運行時，此時要采取措施抑制長電纜對地耦合電容的影響，避免變頻器出力不足，所以在這樣情況下，變頻器容量要放大一檔或者在變頻器的輸出端安裝輸出電抗器。

6、對于一些特殊的應用場合，如高溫，高海拔，此時會引起變頻器的降容，變頻器容量要放大一擋。

變頻器和電機的距離確定電纜和布線方法

1、變頻器和電機的距離應該盡量的短。這樣減小了電纜的對地電容，減少干擾的發射源。

2、控制電纜選用屏蔽電纜，動力電纜選用屏蔽電纜或者從變頻器到電機全部用穿線管屏蔽。3、電機電纜應獨立于其它電纜走線，其最小距離為500mm。同時應避免電機電纜與其它電纜長距離平行走線，這樣才能減少變頻器輸出電壓快速變化而產生的電磁干擾。如果控制電纜和電源電纜交叉，應盡可能使它們按90度角交叉。與變頻器有關的模擬量信號線與主回路線分開走線，即使在控制柜中也要如此。

4、與變頻器有關的模擬信號線最好選用屏蔽雙絞線，動力電纜選用屏蔽的三芯電纜（其規格要比普通電機的電纜大檔）或遵從變頻器的用戶手冊。

變頻器控制

主回路：

電抗器的作用是防止變頻器產生的高次諧波通過電源的輸入回路返回到電網從而影響其他的受電設備，需要根據變頻器的容量大小來決定是否需要加電抗器；濾波器是安裝在變頻器的輸出端，減少變頻器輸出的高次諧波，當變頻器到電機的距離較遠時，應該安裝濾波器。雖然變頻器本身有各種保護功能，但缺相保護卻并不完美，斷路器在主回路中起到過載，缺相等保護，選型時可按照變頻器的容量進行選擇�？梢杂米冾l器本身的過載保護代替熱繼電器。

控制回路：

具有工頻變頻的手動切換，以便在變頻出現故障時可以手動切工頻運行，因輸出端不能加電壓，固工頻和變頻要有互鎖。

變頻器的接地：

變頻器正確接地是提高系統穩定性，抑制噪聲能力的重要手段。變頻器的接地端子的接地電阻越小越好，接地導線的截面不小于4mm，長度不超過5m。變頻器的接地應和動力設備的接地點分開，不能共地。信號線的屏蔽層一端接到變頻器的接地端，另一端浮空。變頻器與控制柜之間電氣相通。

變頻器控制柜設計：

變頻器應該安裝在控制柜內部，控制柜在設計時要注意以下問題

散熱問題：變頻器的發熱是由內部的損耗產生的。在變頻器中各部分損耗中主要以主電路為主，約占98控制電路。

為了保證變頻器正�？煽窟\(yùn)行，必須對變頻器進行散熱我們通常采用風扇散熱；變頻器的內裝風扇可將變頻器的箱體內部散熱帶走，若風扇不能正常工作，應立即停止變頻器運行；大功率的變頻器還需要在控制柜上加風扇，控制柜的風道要設計合理，所有進風口要設置防塵網，排風通暢，避免在柜中形成渦流，在固定的位置形成灰塵堆積；根據變頻器說明書的通風量來選擇匹配的風扇，風扇安裝要注意防震問題。

電磁干擾問題：

1、變頻器在工作中由于整流和變頻，周圍產生了很多的干擾電磁波，這些高頻電磁波對附近的儀表、儀器有一定的干擾，而且會產生高次諧波，這種高次諧波會通過供電回路進入整個供電網絡，從而影響其他儀表。如果變頻器的功率很大占整個系統25以上，需要考慮控制電源的抗干擾措施。

2、當系統中有高頻沖擊負載如電焊機、電鍍電源時，變頻器本身會因?yàn)楦蓴_而出現保護，則考慮整個系統的電源質量問題。

防護問題需要注意以下幾點：

1、防水防結露：如果變頻器放在現場，需要注意變頻器柜上方不的有管道法蘭或其他漏點，在變頻器附近不能有噴濺水流，總之現場柜體防護等級要在IP43以上。

2、防塵：所有進風口要設置防塵網阻隔絮狀雜物進入，防塵網應該設計為可拆卸式，以方便清理，維護。防塵網的網格根據現場的具體情況確定，防塵網四周與控制柜的結合處要處理嚴密。

3、防腐蝕性氣體：在化工行業這種情況比較多見，此時可以將變頻柜放在控制室中。

變頻器接線規范：

信號線與動力線必須分開走線：使用模擬量信號進行遠程控制變頻器時，為了減少模擬量受來自變頻器和其它設備的干擾，請將控制變頻器的信號線與強電回路（主回路及順控回路）分開走線。距離應在30cm以上。即使在控制柜內，同樣要保持這樣的接線規范。該信號與變頻器之間的控制回路線最長不得超過50m。

信號線與動力線必須分別放置在不同的金屬管道或者金屬軟管內部：連接PLC和變頻器的信號線如果不放置在金屬管道內，極易受到變頻器和外部設備的干擾；同時由于變頻器無內置的電抗器，所以變頻器的輸入和輸出級動力線對外部會產生極強的干擾，因此放置信號線的金屬管或金屬軟管一直要延伸到變頻器的控制端子處，以保證信號線與動力線的徹底分開。模擬量控制信號線應使用雙股絞合屏蔽線，電線規格為0.75mm2。在接線時一定要注意，電纜剝線要盡可能的短（5-7mm左右），同時對剝線以后的屏蔽層要用絕緣膠布包起來，以防止屏蔽線與其它設備接觸引入干擾。

為了提高接線的簡易性和可靠性，推薦信號線上使用壓線棒端子。

變頻器的運行和相關參數的設置：

變頻器的設定參數多，每個參數均有一定的選擇范圍，使用中常常遇到因個別參數設置不當，導致變頻器不能正常工作的現象。

控制方式：即速度控制、轉距控制、PID控制或其他方式。采取控制方式后，一般要根據控制精度，需要進行靜態或動態辨識。最低運行頻率：即電機運行的最小轉速，電機在低轉速下運行時，其散熱性能很差，電機長時間運行在低轉速下，會導致電機燒毀。而且低速時，其電纜中的電流也會增大，也會導致電纜發熱。

最高運行頻率：一般的變頻器最大頻率到60Hz，有的甚至到400 Hz，高頻率將使電機高速運轉，這對普通電機來說，其軸承不能長時間的超額定轉速運行，電機的轉子是否能承受這樣的離心力。

載波頻率：

載波頻率設置的越高其高次諧波分量越大，這和電纜的長度，電機發熱，電纜發熱變頻器發熱等因素是密切相關的。

電機參數：變頻器在參數中設定電機的功率、電流、電壓、轉速、最大頻率，這些參數可以從電機銘牌中直接得到。跳頻：在某個頻率點上，有可能會發生共振現象，特別在整個裝置比較高時；在控制壓縮機時，要避免壓縮機的喘振點。

常見故障分析：

過流故障：

過流故障可分為加速、減速、恒速過電流。其可能是由于變頻器的加減速時間太短、負載發生突變、負荷分配不均，輸出短路等原因引起的。這時一般可通過延長加減速時間、減少負荷的突變、外加能耗制動元件、進行負荷分配設計、對線路進行檢查。如果斷開負載變頻器還是過流故障，說明變頻器逆變電路已環，需要更換變頻器。

過載故障：

過載故障包括變頻過載和電機過載。其可能是加速時間太短，電網電壓太低、負載過重等原因引起的。一般可通過延長加速時間、延長制動時間、檢查電網電壓等。負載過重，所選的電機和變頻器不能拖動該負載，也可能是由于機械潤滑不好引起。如前者則必須更換大功率的電機和變頻器；如后者則要對生產機械進行檢修。欠壓：說明變頻器電源輸入部分有問題，需檢查后才可以運行。

為什么變頻器輸入側多接電抗器而不接電容器？

這是因?yàn)橐话愕慕?直-交變頻器的直流濾波多采用電容器。這樣，整流橋?qū)﹄娙萜鞯某潆婋娏骺偸浅霈F(xiàn)在電源線電壓的瞬時值大于電容器兩端的直流電壓時，即呈現不連續的脈沖形狀，屬非正弦波，含有大量的高次諧波成分。這些高次諧波電流的平均功率都等于零，即為無功功率。這些高次諧波電流所占基波的比例稱為畸變因數。

可見，變頻器輸入端的無功功率增大、功率降低是由畸變因數決定的，而不是習慣上理解的正弦交流電網電流滯后電壓相位引起的。這種無功功率增大不是并入電容器就可以得到改善的，但是在變頻器輸入側串入電抗器可以削弱高次諧波電流，進而降低畸變因數，提高功率因數。
