作為電工，必須掌握一些最基本的概念和名詞，比如，"線電壓"、"相電壓"。那么，什么線電壓？什么是相電壓？它們有什么關系？又有什么區別？想必很多初學者一頭霧水。

線電壓：

相線與相線之間的電壓，比如，A、B、C三相，A相與B相之間電壓,A相與C相之間電壓，B相與C相之間電壓就是線電壓。也就是我們平時工作中說的"相間電壓"。

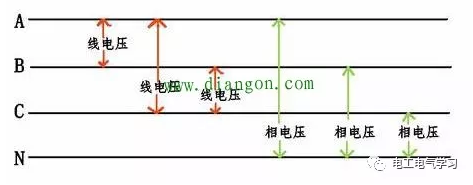

線電壓和相電壓
相電壓：是指三相電源或三相負載每一相兩端的電壓。
三相四線制供電網中，每相火線和零線之間電壓就是相電壓。例如：日常低壓供電三相四線系統中，線電壓380V,相電壓220V。線電壓等于根號三倍相電壓。380V=√3×220V。
對于負載來說，負載做三角形連接時，線電壓等于相電壓。

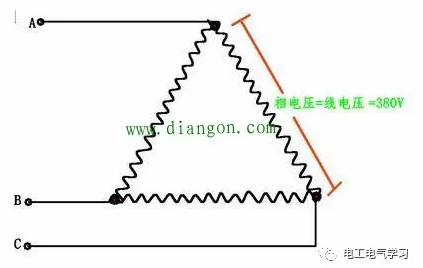

角形連接
負載做星形連接時，線電壓等于根號三倍相電壓。

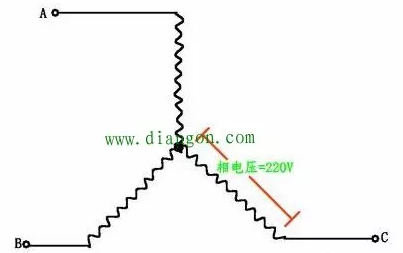

星形連接

什么是線電壓？什么是相電壓？相電壓是220V，線電壓為什么是380V？

線電壓是指多相供電系統中兩線之間的電壓，對于三相電就是三相引出線的相間電壓，這三相引出線就是題主說的火線，任意兩根火線之間的電壓是380V。
相電壓是指任意一相（火線）與零線之間的電壓，為220V，也就是題主說的一根火線也零線之間的電壓。
雖然三相電壓任意一相（火線）與零線之間的電壓為220V，但是任意兩相之間的相位差為120度，下圖就是相電壓的矢量圖，UAN，UBN，UCN分別是相電壓，可以理解為線段AN，BN，CN的長度為220。
