15887873230萬用表是一種多功能、多量程的測量儀表，電子電工技術中時刻離不開它。一般萬用表可測量直流電流、直流電壓、交流電流、交流電壓、電阻和音頻電平等，有的還可以測電容量、電感量及半導體的一些參數(如β)等。若按顯示方式簡單區分，萬用表可分為指針萬用表和數字萬用表。

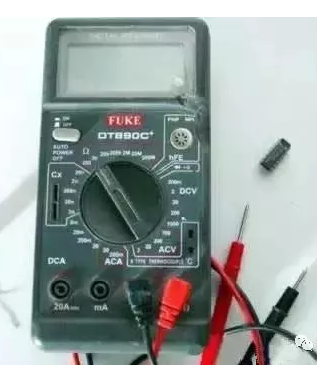

指針萬用表與數字萬用表
指針萬用表與數字萬用表各有優缺點，下面就此做比較分析。
指針萬用表與數字萬用表的比較指針式與數字式萬用表各有優缺點。指針萬用表是一種平均值式儀表，它具有直觀、形象的讀數指示。(一般讀數值與指針擺動角度密切相關，所以很直觀)。
數字萬用表是瞬時取樣式儀表。它采用0.3秒取一次樣來顯示測量結果，有時每次取樣結果只是十分相近，并不完全相同，這對于讀取結果就不如指針式方便。
指針式萬用表一般內部沒有放大器，所以內阻較小。
數字式萬用表由于內部采用了運放電路，內阻可以做得很大，往往在1M歐或更大。(即可以得到更高的靈敏度)。這使得對被測電路的影響可以更小，測量精度較高。
指針式萬用表由于內阻較小，且多采用分立元件構成分流分壓電路。所以頻率特性是不均勻的(相對數字式來說)，而指針式萬用表的頻率特性相對好一點。
指針式萬用表內部結構簡單，所以成本較低，功能較少，維護簡單，過流過壓能力較強。數字式萬用表內部采用了多種振蕩，放大、分頻保護等電路，所以功能較多。比如可以測量溫度、頻率(在一個較低的范圍)、電容、電感，做信號發生器等等。
數字式萬用表由于內部結構多用集成電路所以過載能力較差，(不過現在有些已能自動換檔，自動保護等，但使用較復雜)，損壞后一般也不易修復。
數字式萬用表輸出電壓較低(通常不超過1伏)。對于一些電壓特性特殊的元件的測試不便(如可控硅、發光二極管等)。
指針式萬用表輸出電壓較高，(有10.5伏、12伏等)。電流也大(如MF-500*1歐檔最大有100毫安左右)可以方便的測試可控硅、發光二極管等。
指針表和數字表的選用
1、指針表讀取精度較差，但指針擺動的過程比較直觀，其擺動速度幅度有時也能比較客觀地反映了被測量的大小(比如測電視機數據總線(SDL)在傳送數據時的輕微抖動)；數字表讀數直觀，但數字變化的過程看起來很雜亂，不太容易觀看。
2、指針表內一般有兩塊電池，一塊低電壓的1.5V，一塊是高電壓的9V或15V，其黑表筆相對紅表筆來說是正端。數字表則常用一塊6V或9V的電池。在電阻檔，指針表的表筆輸出電流相對數字表來說要大很多，用R×1Ω檔可以使揚聲器發出響亮的“噠”聲，用R×10kΩ檔甚至可以點亮發光二極管(LED)。
3、在電壓檔，指針表內阻相對數字表來說比較小，測量精度相比較差。某些高電壓微電流的場合甚至無法測準，因為其內阻會對被測電路造成影響(比如在測電視機顯像管的加速級電壓時測量值會比實際值低很多)。數字表電壓檔的內阻很大，至少在兆歐級，對被測電路影響很小。但極高的輸出阻抗使其易受感應電壓的影響，在一些電磁干擾比較強的場合測出的數據可能是虛的。
4、總之，在相對來說大電流高電壓的模擬電路測量中適用指針表，比如電視機、音響功放。在低電壓小電流的數字電路測量中適用數字表，比如BP機、手機等。不是絕對的，可根據情況選用指針表和數字表。
萬用表的作用
萬用表的三個基本功能是測量電阻、電壓、電流，所以老前輩們叫它三用表�，F(xiàn)在的萬用表添加了好多新功能，尤其是數字式萬用表，如測量電容值，三極管放大倍數，二極管壓降等，更有一種會說話的數字萬用表，能把測量結果用語言播報出來。
萬用表最大的特點是有一個量程轉換開關，各中功能就是靠這個開關來切換的。基本上，用A-來表示測直流電流，一般毫安檔和安培檔各又分幾檔。V-表示測直流電壓，高級點的萬用表有毫伏檔，電壓檔也分幾檔。V~是用來測交流電壓的。A~測交流電流。Ω歐姆檔測電阻，對于指針式萬用表，每換一次電阻檔還要做一次調零。調零就是把萬用表的紅表筆和黑表筆搭在 一起，然后轉動調零鈕，使指針指向零的位置。hFE是測量三極管的電流放大系數的，只要把三極管的三個管腳插入萬用表面板上對應的孔中，就能測出hFE值。注意PNP、NPN是不同的。
萬用表的使用說明

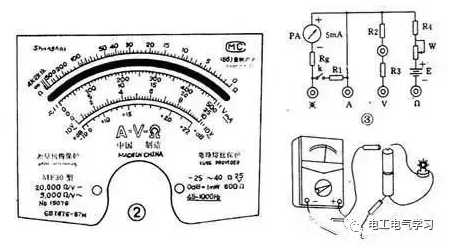

以下以MF30型萬用表為例，說明萬用表的讀數。第一條刻度線是電阻值指示，最左端是無窮大，右端為零，當中刻度不均勻。電阻檔有R×1、R×10、R×100、R×1K、R×10K各檔，分別說明刻度的指示再要乘上的倍數，才得到實際的電阻值(單位為歐姆)。
例如用R×100檔測一電阻，指針指示為“10”，那么它的電阻值為10×100=1000，即1K。第二條刻度線是500V檔和500mA檔共用，需要注意的是電壓檔、電流檔的指示原理不同于電阻檔， 例如5V檔表示該檔只能測量5V以下的電壓，500mA檔只能測量500mA以下的電流，若是超過量程，就會損壞萬用表。
注意事項：萬用表使用時應該水平著放。紅表筆插在+孔內，黑表筆插入-孔內。測試電流就用電流檔，而不能誤用電壓檔、電阻擋，其他同理，否則輕則燒萬用表內的保險絲，重則損壞表頭。事先不知道量程， 就選用最大量程嘗試著測量，然后斷開測量電路再換檔，切不可在線的情況下轉換量程。有表針迅速偏轉到底的情況，應該立即斷開電路，進行檢查。
最后還有一個規矩，就是約定用完后的萬用表要把量程開關撥到交流電壓最高檔，以防別人不慎測量220V市電電壓而損壞。記住這個老前輩們留下的優良傳統呦！
使用案例

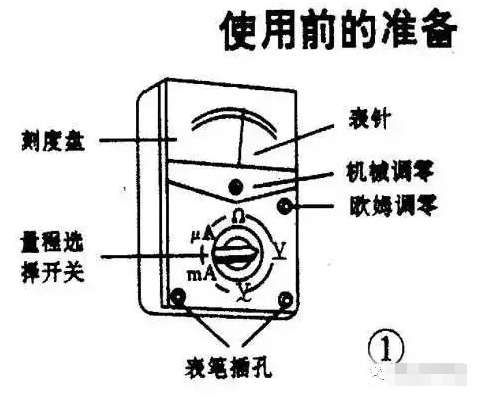

現以MF30型萬用表為例，介紹它的使用方法。使用前的準備
第一，使用萬用表之前，必須熟悉量程選擇開關的作用。明確要測什么？怎樣去測？然后將量程選擇開關撥在需要測試檔的位置。切不可弄錯檔位。例如：測量電壓時誤將選擇開關撥在電流或電阻檔時，容易把表頭燒壞。
第二，使用前觀察一下表針是否指在零位。如果不指零位，可用螺絲刀調節表頭上機械調零螺絲，使表針回零(一般不必每次都調)。紅表筆要插入正極插口，黑表筆要插入負極插口。
電壓的測量將量程選擇開關的尖頭對準標有V的五檔范圍內。若是測交流電壓則應指向V處。依此類推，如果要改測電阻，開關應指向檔范圍。測電流應指向mA或UA。例1為測干電池的電壓，見圖4。
測量電壓時，要把電表表筆并接在被測電路上。根據被測電路的大約數值，選擇一個合適的量程位置。干電池每節最大值為1.5V，所以可放在5V量程檔。這時在面板上表針滿刻度讀數的500應作5來讀數。即縮小100倍。如果表針指在300刻度處，則讀為3V。注意量程開關尖頭所指數值即為表頭上表針滿刻度讀數的對應值，讀表時只要據此折算，即可讀出實值。除了電阻檔外，量程開關所有檔均按此方法讀測量結果。在實際測量中，遇到不能確定被測電壓的大約數值時，可以把開關先撥到最大量程檔，再逐檔減小量程到合適的位置。測量直流電壓時應注意正、負極性，若表筆接反了，表針會反打。如果不知遭電路正負極性，可以把萬田表量程放在最大檔，在被測電路上很快試一下，看筆針怎么偏轉，就可以判斷出正、負極性。
例2， 測220V交流電。把量程開關撥到交流500V檔。這時滿刻度為500V，讀數按照刻度1：1來讀。將兩表筆插入供電插座內，表針?biāo)缚潭忍幖礊闇y得的電壓值。測量交流電壓時，表筆沒有正負之分。
萬用表使用口訣
1.測量先看擋，不看不測量
每次拿起表筆準備測量時，務必再核對一下測量類別及量程選擇開關是否撥對位置。為了安全，必須養成這種習慣。
2.測量不撥擋，測完撥空擋
測量中不能任意撥動選擇旋鈕，特別是測高壓(如220V)或大電流(如0.5A)時，以免產生電弧，燒壞轉換開關觸點。測量完畢，應將量程選擇開關撥到“？”位置。
3.表盤應水平，讀數要對正
使用萬用表應水平旋轉，讀數時視線應正對著表針。
4.量程要合適，針偏過大半
選擇量程，若事先無法估計被測量大小，應盡量選較大的量程，然后根據偏轉角大小，逐步換到較小的量程，直到指針偏轉到滿刻度的2/3左右為止。
5.測R不帶電，測C先放電
嚴禁在被測電路帶點的情況下測電阻。檢查電器設備上的大容量電容器時，應先將電容器短路放電后再測量。
6.測R先調零，換擋需調零
測量電阻時，應先將轉換開關旋到電阻擋，把兩表筆短接，旋“Ω”調零電位器，使指針指零歐后再測量。每次更換電阻擋時，都應重新調整歐姆零點。
7.黑負要記清，表內黑接“+”
紅表筆為正極，黑表筆為負極，但電阻擋上黑表筆接內部電池的正極。
8.測I應串聯，測U要并聯
測量電流時，應將萬用表串接在被測電路中；測量電壓時，應將萬用表并聯在被測電路的兩端。
9.極性不接反，單手成習慣
測量電流和電壓時應特別注意紅、黑表筆的極性不能接反，并且一定要養成單手操作的習慣以確保安全。
