PLC的定義與分類

PLC是以微處理器為基礎，綜合了計算機技術、自動控制技術和通信技術，用面向控制過程面向用戶的“自然語言”編程，適應工業環境，簡單易懂、操作方便、可靠性高的新一代通用工業控制裝置。

PLC是在繼電器順序控制基礎上發展起來的以微處理器為核心的通用自動控制裝置。

1.PLC的定義

可編程序控制器是一種數字運算操作電子系統，專為在工業環境下應用而設計。

它采用了可編程序的存儲器，用來在其內部存儲執行邏輯運算、順序控制、定時、計數和算術運算等操作指令，并通過數字的、模擬的輸入和輸出，控制各種類型的機械或生產過程。

可編程序控制器及其有關的外圍設備，都應按易于與工業控制系統形成一個整體、易于擴充其功能的原則設計。

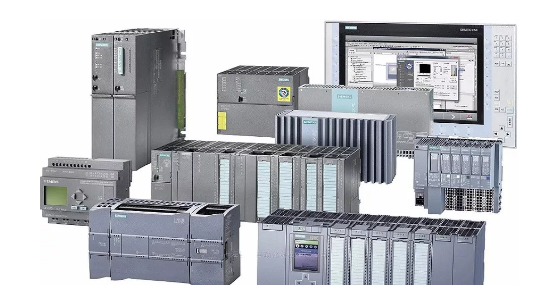

 2.PLC的分類

PLC產品種類繁多，其規格和性能也各不相同。對于PLC，通常根據其結構形式的不同、功能的差異和I/O點數的多少等進行大致分類。

2.1.按結構形式分類

根據PLC的結構形式，可將PLC分為整體式和模塊式兩類。

（1）整體式PLC

整體式PLC是將電源、CPU、I/O接口等部件都集中裝在一個機箱內，如圖所示。具有結構緊湊、體積小、價格低的特點。小型PLC一般采用這種整體式結構。

整體式PLC由不同I/O點數的基本單元（又稱主機）和擴展單元組成，基本單元內有CPU、I/O接口、與I/O擴展單元相連的擴展口以及與編程器或EPROM寫入器相連的接口等；擴展單元內只有I/O和電源等，而沒有CPU。

基本單元和擴展單元之間一般用扁平電纜連接。整體式PLC一般還可配備特殊功能單元，如模擬量單元、位置控制單元等，使其功能得以擴展。

（2）模塊式PLC

模塊式PLC將PLC的各組成部分分別做成若干個單獨的模塊，如CPU模塊、I/O模塊、電源模塊（有的含在CPU模塊中）以及各種功能模塊。模塊式PLC由框架或基板和各種模塊組成，模塊裝在框架或基板的插座上，如圖所示。

這種模塊式PLC的特點是配置靈活，可根據需要選配不同規模的系統，而且裝配方便，便于擴展和維修。大、中型PLC一般采用模塊式結構。

還有一些PLC將整體式和模塊式的特點結合起來，構成所謂的疊裝式PLC。

疊裝式PLC的CPU、電源、I/O接口等也是各自獨立的模塊，但它們之間是靠電纜進行連接的，并且各模塊可以一層層地疊裝。這樣，不但系統可以靈活配置，還可做得體積小巧。

2.2.按功能分類

根據PLC的功能不同，可將PLC分為低檔、中檔、高檔三類。

（1）低檔PLC

低檔PLC具有邏輯運算、定時、計數、移位以及自診斷、監控等基本功能，還可有少量模擬量輸入/輸出、算術運算、數據傳送和比較及通信等功能，主要用于邏輯控制、順序控制或少量模擬量控制的單機控制系統。

（2）中檔PLC

中檔PLC除具有低檔PLC的功能外，還具有較強的模擬量輸入/輸出、算術運算、數據傳送和比較、數制轉換、遠程I/O、子程序及通信聯網等功能；有些還可增設中斷控制、PID控制等功能，適用于復雜的控制系統。

（3）高檔PLC

高檔PLC除具有中檔PLC的功能外，還增加了帶符號算術運算、矩陣運算、位邏輯運算、平方根運算及其他特殊功能函數的運算、制表及表格傳送功能等。

高檔PLC具有更強的通信聯網功能，可用于大規模過程控制或構成分布式網絡控制系統，進而實現工廠自動化。

2.3.按I/O點數分類

根據PLC的I/O點數多少，可將PLC分為小型、中型和大型三類。

（1）小型PLC

小型PLC的I/O點數小于256，具有單CPU及8位或16位處理器，用戶存儲器容量為4KB以下。例如：三菱FX0S系列。

（2）中型PLC

中型PLC的I/O點數在256～2048，具有雙CPU，用戶存儲器容量為2～8KB。

（3）大型PLC

大型PLC的I/O點數大于2048，具有多CPU及16位或32位處理器，用戶存儲器容量為8～16KB。

世界上，PLC產品可按地域分成三大流派，一個流派是美國產品，一個流派是歐洲產品，一個流派是日本產品。

美國和歐洲的PLC技術是在相互隔離情況下獨立研究開發的，因此美國和歐洲的PLC產品有明顯的差異性。

而日本的PLC技術是由美國引進的，對美國的PLC產品有一定的繼承性，但日本的主推產品定位在小型PLC上。美國和歐洲以大中型PLC而聞名，而日本則以小型PLC著稱。
