交流1000V和直流1500V以下低壓配電系統電氣安全 防護措施的試驗、測量或監控設備

[日期:2020-11-24]   來源:云南技能培訓網  作者:云南技能培訓網   閱讀:2274次

交流1000V和直流1500V以下低壓配電系統電氣安全 防護措施的試

驗、測量或監控設備 第5部分:對地電阻


Electrical safety in low voltage distribution systems up to 1000V a.c. and 1500 V
d.c.
-Equipment for testing
,measuring or monitoring of protective measures-Part 5: Resistance to earth

目次

前言

1
范圍

2
規范性引用文件

3
術語和定義

4
要求

5
標志和說明書

6
試驗

1

工作誤差的計算

前言

GB/T 18216《交流1000 V和直流1500 V以下低壓配電系統電氣安全

防護措施的試驗、測量或監控設備》將由下列各部分組成:

GB/T 18216.12000

交流1000 V和直流1500 V以下低壓配電系統電氣安全

防護措施的試驗、測量或監控設備

1部分:通用要求

GB/T 18216.22002

交流1000 V和直流1500 V以下低壓配電系統電氣安全

防護措施的試驗、測量或監控設備

2部分:絕緣電阻

GB/T 18216.32007

交流1000 V和直流1500 V以下低壓配電系統電氣安全

防護措施的試驗、測量或監控設備

3部分:環路阻抗

GB/T 18216.42007

交流1000 V和直流1500 V以下低壓配電系統電氣安全

防護措施的試驗、測量或監控設備

4部分:接地電阻和等電位接地電阻

GB/T 18216.52007

交流1000 V和直流1500 V以下低壓配電系統電氣安全

防護措施的試驗、測量或監控設備

5部分:對地電阻

GB/T 18216.6

交流1000 V和直流1500 V以下低壓配電系統電氣安全

防護措施的試驗、測量或監控設備
6部分:在TTTN系統中的殘留電流裝置(RCD)

GB/T 18216.7

交流1000 V和直流1500 V以下低壓配電系統電氣安全

防護措施的試驗、測量或監控設備
7部分:相序

GB/T 18216.8

交流1000 V和直流1500 V以下低壓配電系統電氣安全

防護措施的試驗、測量或監控設備
8部分:IT系統中絕緣監控裝置

GB/T 18216.9

交流1000 V和直流1500 V以下低壓配電系統電氣安全

防護措施的試驗、測量或監控設備
9部分:IT系統絕緣故障點測定裝置

GB/T 18216.10

交流1000 V和直流1500 V以下低壓配電系統電氣安全

防護措施的試驗、測量或監控設備
10部分:防護性能的綜合措施或措施裝置

本部分為GB/T 18216的第5部分,其他各部分的制定工作將陸續完成。本部分應與第1部分一起使用。

本部分等同采用IEC 61557-31997《交流1000 V和直流1500 V以下低壓配電系統電氣安全防護措施的試驗、測量或監控設備

5部分:對地電阻》(1)。

本部分在技術內容上與IEC 61557-51997完全相同。

本部分由中國機械工業聯合會提出。

本部分由全國電工儀器儀表標準化技術委員會歸口。

本部分起草單位:哈爾濱電工儀表研究所。

本部分主要起草人:袁慧昉、薛德晉。

本部分為首次發布。


交流1000 V和直流1500 V以下低壓配電系統電氣安全
防護措施的試驗、測量或監控設備第5部分:對地電阻

1

范圍

GB/T 18216的本部分規定了使用交流電壓測量對地電阻設備的要求。

2

規范性引用文件

下列文件中的條款通過GB/T 18216的本部分的引用而成為本部分的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分,

然而,鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本部分。

GB/T 4793.11995

測量、控制和實驗室用電氣設備的安全要求

1部分:通用要求(idt IEC 61010-12001)

GB/T 18216.12000

交流1000 V和直流1500 V以下低壓配電系統電氣安全

防護措施的試驗、測量或監控設備

1部分:通用要求(idt IEC 61557-11997)

3

術語和定義

GB/T 18216.12000確立的以及下列術語和定義適用于本部分。

3.1

測量電壓

measuring voltage

U[sub]m[/sub]

測量期間測量端子上出現的電壓。

注:對于測量地電阻的設備,測量電壓是出現在端子E(ES)S之間的電壓。(參見5.1.3端子名稱)

3.2

串聯干擾電壓

series interference voltage

疊加在測量電壓上的外來電壓。

3.3

總接地電阻
total earth resistance

R[sub]A[/sub]

電網接地端和地之間的電阻。

[IEV
826-04-03]

4

要求

下列要求以及GB/T 18216.12000的要求都適用于本部分。

4.1

出現在端子EH之間的輸出電壓應是一個交流電壓。

應該這樣選擇其頻率和波形,使電的干擾,特別是來自以系統頻率工作的安裝設備的電干擾不會對測量結果產生使其超標的不利影響。

4.2

如果來自配電系統的交流或直流電流干擾電壓的影響超過4.3的要求,制造廠應該在使用說明書中說明。

4.3

標志或說明的在測量范圍內的最大百分工作誤差不應超過以被測值為基準值的±30%,按表1確定。

工作誤差在GB/T 18216.12000給定的額定工作條件和下列條件下適用:

——在端子E(ES)S之間分別注入系統頻率為400 Hz、60 Hz50 Hz、162/3Hz的串聯干擾電壓或者直流電壓,串聯干擾電壓的有效值(r.m.s)應為3 V。

——輔助地電極和探針的電阻為O100×R[sub]A[/sub],但不大于50 kΩ。

——對于以電網供電的測量設備和()直接從配電系統派生出其輸出電壓的測量設備,系統電壓應在標稱電壓的85%~110%之間,系統頻率應在標稱頻率的99%~101%之間。

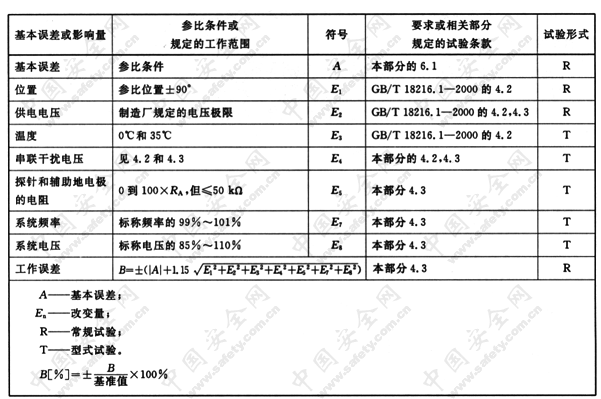

1

工作誤差的計算




4.4

測量設備應能測定各探針以及輔助地電極的電阻是否超過最大允許值。

4.5

測量時應不出現危險的接觸電壓。

這可以通過按以下要求對輸出電壓的電源進行適當?shù)脑O(shè)計來達到:

——輸出電壓的開路值限制到有效值50 V(r.m.s.)或峰值70 V

注:在用于農用器械測量時,該開路電壓不應超過有效值25 V(r.m.s.)或峰值35 V

——當電壓值超過50 V(25 V)70 V(35 V)時,短路電流限制到有效值(峰值)3.5 mA(5 mA)。

當出現與上述條件不符時,測量過程應在GB/T 4793.119951規定的允許時間內自動切斷。

4.6

當測量設備的任何用于連接到系統電源的插頭或插座連接到其標稱電壓的120%的電壓上時,

使用者應接觸到超過允許接觸電壓的電壓值,測量設備也不應受到損害,保護裝置不應動作。

5

標志和說明書

5.1

標志

測量設備除有GB/T 18216.12000規定的標志外,還應有下列標志。

5.1.1

適用于最大工作誤差的測量范圍。

5.1.2

輸出電壓的頻率。

5.1.3

端子的符號(盡可能使用)

E:地電極端子;

ES:最靠近地電極的探針端子;

S:探針端子;

H:輔助地電極端子。

5.2

使用說明書

除了GB/T 18216.12000的規定外,說明書還應包括以下操作說明:

5.2.1

測量地電阻的設備的應用范圍,例如用于農用器械或其他。

5.2.2

是否有串聯干擾電壓影響大于4.3規定的值的情況。

5.2.3

關于手搖發電機(如提供)正確使用的說明。

5.2.4

5.1.3不同的端子符號的說明。

6

試驗

6.1

除了GB/T 18216.12000列出的試驗外,還應施行以下試驗。

根據表1確定工作誤差,在此過程中,應在以下參比條件下確定基本誤差:

——供電電壓為標稱值;

——當使用手搖發電機時,在標稱的每分鐘轉速下;

——電網供電的測量設備,供電電源的標稱頻率根據4.3;

——參比溫度,23℃±2℃;

——按照制造廠規定的參比位置;

——探針和輔助地電極的電阻為100Ω;

——干擾電壓為0 V。

這樣評估的工作誤差不應超過4.3規定的極限。

6.2

檢查開路電壓、短路電流是否符合4.5規定的各自的測量范圍以及繼電器是否釋放(常規試驗)。

6.3

檢查各個探針和輔助地電極是否超過最大的允許電阻(型式試驗)。

6.4

應進行4.6規定的過載保護試驗(型式試驗)。

6.5

本章中的試驗的符合性應予記錄。

【發布日期】20071011

【實施日期】20071201
