PLC通信基礎知識
PLC的通信，從設備劃分可分為PLC與外部設備的通信及PLC與系統內部設備之間的通信。根據通信對象的不同，具體又可分為以下幾種情況。
PLC與外部設備的通信：
1．PLC與計算機的通信：PLC與編程、監控、調試的計算機或網絡控制系統中的上位機通信等
2．PLC與通用外部設備的通信：PLC與具有通用通信接口（如RS232、RS422/485等）的外部設備之間的通信。
PLC與內部設備間的通信
1．PLC與遠程I/O之間的通信。
2．PLC與PLC之間的通信。
通信的基本類型：并行通信與串行通信

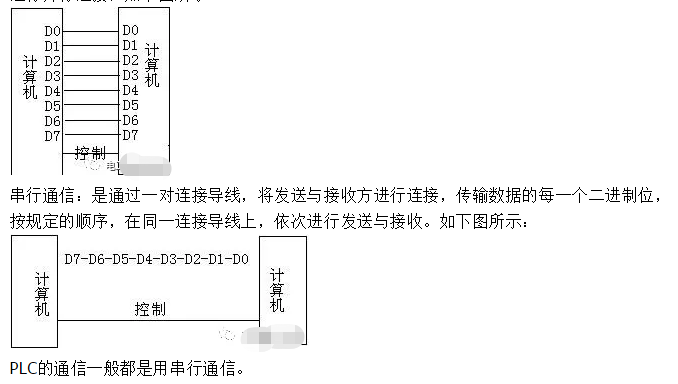

并行通信:是將一個數據的每一個二進制位，均采用單獨的導線進行傳輸，并將發送與接收方進行并行連接；如下圖所示
PLC的通信一般都是用串行通信。
標準串行接口
用于通信線路連接的輸入/輸出線路稱為接口。
連接并行通信線路的稱謂并行接口；連接串行通信線路的稱謂串行接口。
在PLC系統中，常用的標準串行接口主要有RS232接口、RS422接口、RS485接口等。
RS232/422/485為PLC系統最為常用的通信接口：

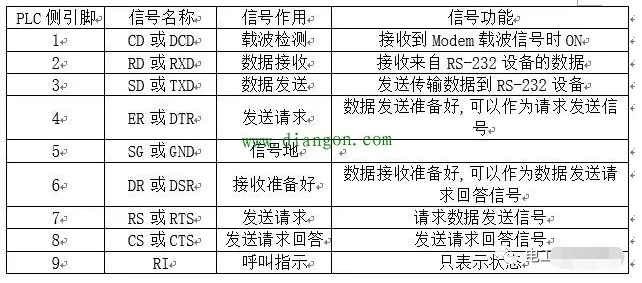

RS232接口是一種計算機、PLC控制系統中最為常見的標準串行接口，接口一般使用9芯或25芯連接器，使用的信號名稱、代號、引腳的意義如下表所示：

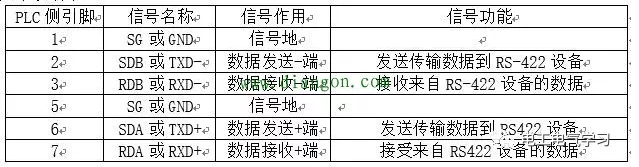

RS422接口是一種計算機、PLC控制系統中常見的標準串行接口，稱為“平衡電壓數字接口”。接口一般使用9芯連接器，使用的信號名稱、代號、引腳的意義如下表所示：
RS-485接口是在RS-422基礎上發展起來的一種標準串行接口，同樣采用了“平衡差分驅動”方式。接口滿足RS-422的全部技術規范，可以用于RS-422通信，接口一般使用9芯連接器或接線端子連接，使用的信號名稱、代號、引腳意義與RS-422相同。
三菱FX系列PLC的通信功能
1．N:N網絡功能：
就是在最多8臺FX系列PLC之間，通過RS-485通信連接，進行軟元件相互連接，信息互換的功能。其中一臺為主機，其余為從機（即主站與從站）。
在每臺PLC的輔助繼電器和數據寄存器中分別有一片系統制定的數據共享區，在此網絡中的每臺PLC都被指定分配自己的一塊數據區。
對于某一臺PLC來說，分配給它的一塊數據區會自動的傳送到其他站的相同區域，
同樣，分配給其他PLC的數據區，也會自動的傳送到此PLC.
有關特殊輔助繼電器的說明

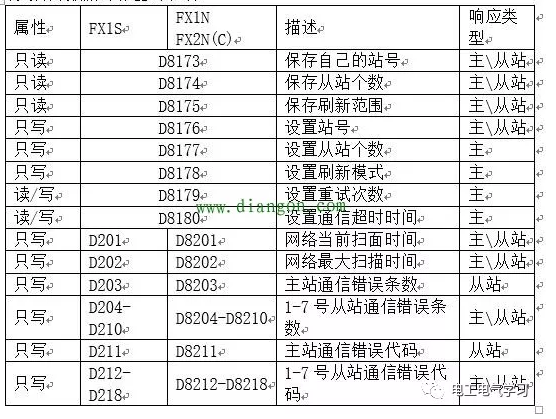

有關特殊數據寄存器的說明
網絡設置：
N:N網絡設置只有在程序運行或者PLC啟動時才有效。
（1）設置工作站號（D8176）
D8176的取值范圍為0-7，主站應設置為0，從站設置為1-7
（2）設置從站個數（D8177）
該設置只適用于主站，D8177的設定范圍為1-7之間的值，默認值為7
（3）設置刷新范圍（D8178）
刷新范圍是指主站與從站共享的輔助繼電器和數據寄存器的范圍。刷新范圍由主

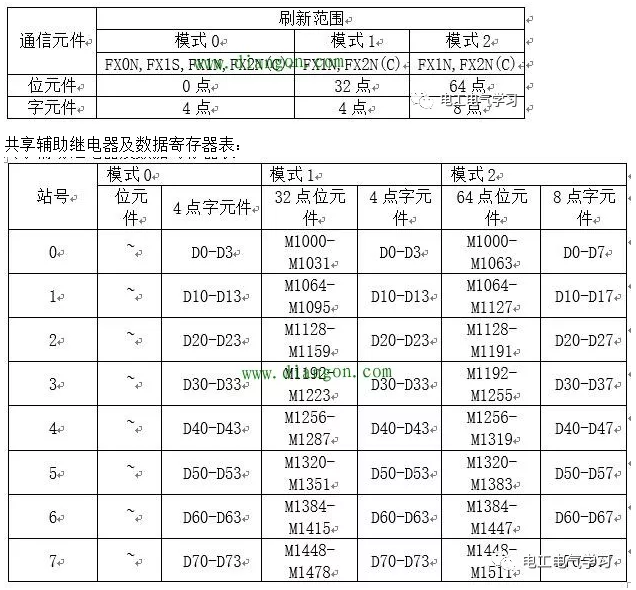

站的D8178來設置，可以設為0、1、2值，對應的刷新范圍如下表：

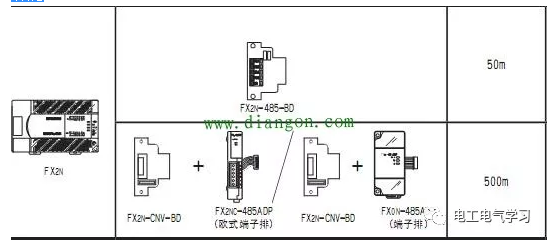

適用于FX系列PLC進行網絡鏈接的通信設備
不是所有的FX系列PLC都具有并聯鏈接的功能。FX0S,FX1，F(xiàn)X2(C)系列PLC不能進行網絡鏈接功能
4、網絡鏈接通信的接線

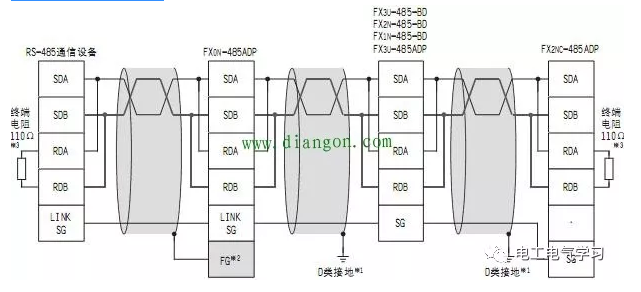

N:N網絡1對接線方式
N:N網絡編程舉例
3臺FX2N系列PLC通過N:N網絡交換數據。
要求：
1．主站的X0-X3來控制1號從站的Y10-Y13
2. 1號從站的X0-X3來控制2號從站的Y14-Y17
3. 2號從站的X0-X3來控制主站的Y20-Y23
主站程序
從站2程序
2．并聯鏈接功能：
就是連接2臺同一系列的FX系列PLC，進行軟件間相互鏈接，信息互換的功能。

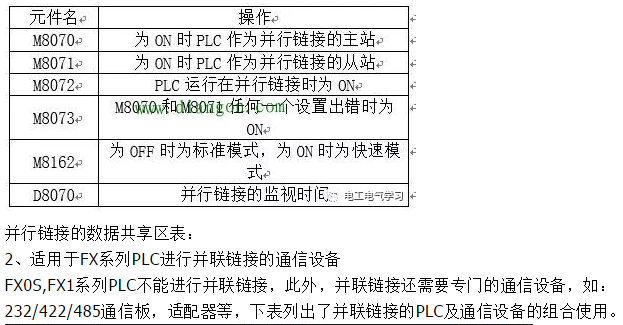

并行鏈接的特殊輔助繼電器及特殊數據寄存器表：
4、并聯鏈接通信的接線
1、FX1S、 FX1N、FX1NC、FX2N、FX2NC可編程控制器的場合
1．1對接線的場合
2．2對接線的場合
5、并聯鏈接舉例：
要求：2個FX2N系列PLC進行并聯鏈接
主站的X0-X7控制從站的Y0-Y7；
從站的X0-X7控制主站的Y0-Y7；
主站程序及說明：
3．PLC的通信協議
為了可靠的發送、接收數據，通信雙方必須有規定的數據格式、同步方式、傳輸速率、糾錯方式、控制字符等，即需要專門的通信協議。
1專用協議通信
專用協議通信是指通過在外部設備上安裝PLC專用通信工具軟件，進行PLC與外部設備間數據交換的通信方式。
2無協議通信
無協議通信是僅需要對數據格式、傳輸速率、起始/停止碼等進行簡單設定，PLC與外部設備間進行直接數據發送與接收的通信方式。
3雙向協議通信
雙向協議通信是通過通信接口，使用PLC通信模塊的信息格式與外部設備進行數據發送與接收的通信方式。
