登高架設-主 要 構 造（雙排外腳手架）
第二節主 要 構 造
一、雙排外腳手架

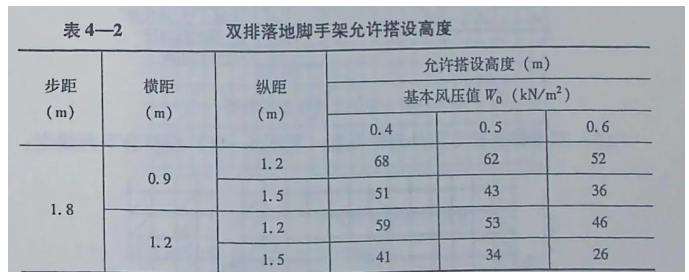

（1）雙排腳手架應根據技術規范搭設;當連墻件按二步三跨設置，二層裝修作業層、二層腳手板、外掛密目安全網封閉，且符合下列基本風壓值時，其允許搭設高度宜符合表4—2 的規定。
注∶本表計算風壓高度變化系數，系按地面粗糙度為C類采用，當具體工程的基本風壓值和地面粗糙度與此表不符時，應另行計算。
（2）當曲線布置的雙排外腳手架組架時，應按曲率要求使用不同長度的內外橫桿組架，曲率半徑應大于2.4 m。
（3）當雙排腳手架拐角為直角時，宜采用橫桿直接組架（見圖 4—9a）;當雙排腳手架拐角為非直角時，可采用鋼管扣件組架（見圖 4-9b)。
（4）雙排腳手架首層立桿應采用不同的長度交錯布置，底層縱、橫桿作為掃地桿距地面高度應小于或等于350 mm，嚴禁施工中拆除掃地桿，立桿應配置可調底座或固定底座（見圖4—10）。
（5）雙排腳手架專用外斜桿設置（見圖 4—11）應符合下列規定∶
1）斜桿應設置在有縱、橫向橫桿的碗扣節點上。
2）在封圈的腳手架拐角處及一字形腳手架端部應設置豎向通高斜桿。
3）當腳手架高度小于或等于24m 時，每隔5跨應設置一組豎向通高斜桿;當腳手架高度大于24m時，每隔3跨應設置一組豎向通高斜桿;斜桿必須對稱設置。
4）當斜桿臨時拆除時，拆除前應在相鄰立桿間設置相同數量的斜桿。
（6）當采用鋼管扣件作斜桿時應符合下列規定∶
1）斜桿應每步與立桿扣接，扣接點距碗扣節點的距離不應大于150 mm;當出現不能與立桿扣接時，應與橫桿扣接，扣件扭緊力矩應為40～65N·m。
2）縱斜桿應在全高方向設置成八字形且內外對稱，斜桿間距不應大于2跨（見圖4—-12）。
（7）連墻桿的設置應符合下列規定∶
1）連墻件應呈水平設置，當不能呈水平設置時，與腳手架連接的一端應下斜連接。
2）每層連墻桿應在同一平面，其位置應由建筑結構和風荷載計算確定，且水平間距不應大于 4.5 m。
3）連墻桿應設置在有橫向橫桿的碗扣節點處，當采用鋼管扣件作連墻桿時，連墻桿應與立桿連接，連接點距碗扣節點距離不應大于 150 mm。
4）連墻桿應采用可承受拉、壓荷載的剛性結構，連接應牢固可靠。
（8）當腳手架高度大于 24 m時，頂部 24 m 以下所有的連墻件層必須設置水平斜桿，水平斜桿應設置 在 縱 向 橫桿 之下 （見圖 4—13)。
（9）腳手板設置應符合下列規定∶
1）工具式鋼腳手板必須有掛鉤，并帶有自鎖裝置與廊道橫桿鎖緊，嚴禁浮放。
2）沖壓鋼腳手板、木腳手板、竹串片腳手板，兩端應與橫桿綁牢，作業層相鄰兩根廊道橫桿間應加設間橫桿，腳手板探頭長度應小于或等于150 mm。
（10）人行通道坡度宜小于或等于1∶3，并應在通道腳手板下增設橫桿，通道可折線上升（見圖4—14）。
（11）腳手架內立桿與建筑物的距離應小于或等于150 mm;當腳手架內立桿與建筑物的距離大于150 mm 時，應按需要分別選用窄挑梁或?qū)捥袅涸O(shè)置作業平臺。挑梁應單層挑出，嚴禁增加層數。
二、門洞設置要求
（1）當雙排腳手架設置門洞時，應在門洞上部架設專用梁，門洞兩側立桿應加設斜桿（見圖 4—15）。
（2）模板支撐架設置人行通道時（見圖 4—16），應符合下列規定∶
1）通道上部架設專用橫梁，橫梁結構應經過設計計算確定。
2）橫梁下的立桿應加密，并應與架體連接牢固。
3）通道寬度應小于或等于4.8 m。
4）門洞及通道頂部必須采用木板或其他硬質材料全封閉，兩側應設置安全網。
5）通行機動車的洞口，必須設置防撞擊設施。
