電焊機和焊接輔助設備的基本知識

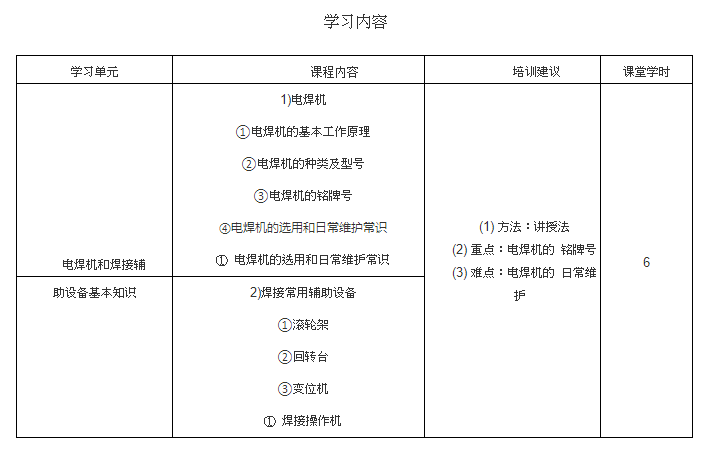

學習單元電焊機和焊接輔助設備基本知識
電弧焊是指以焊接電弧作為熱源，使工件熔合在一起，達到原子間結合的焊接方法。電孤焊能有效而簡便地把孤焊電源輸送的電能轉換成焊接過程所需要的熱能和機械能，根據電孤焊工藝特點的不同又可分為焊條電弧焊、埋弧焊、氣體保護焊等焊接方法。
一、電焊機
電焊機是指將電能裝換成焊接能量并能實現焊接操作的犒套裝置設置，包括焊接電源及附件等。
1,電焊機的基本工作原理
（1）焊接電孤及其靜特性曲線
焊接電弧是指在焊接電源供給的具有-定電壓的兩電極間或電極與焊件間的氣體介質中，產生強烈而持久的放電現象。
焊接電弧可分為陰極區、陽極區和弧柱區三個區域，如圖2-5-1所示�；≈鶇^(qū), 溫度最高（通常為6000-8000℃）,體積最大，長度最長。
圖2-5-1焊接電弧及其組成
使中性的氣體分子或原子釋放電子形成正離子的過程稱為氣體電離；陰極的金屬表面連續地向外發射出電子的現象，稱為陰極電子發射。氣體電離和陰極電子發射是產生和維持焊接電弧的重要條件。
在電極材料、氣體介質和弧長一定的情況下，電弧穩定燃燒時，焊接電流與電弧電壓變化的關系稱為電弧靜特性，表示它們關系的曲線叫作電弧的靜特性曲線。焊接 電弧的靜特性曲線為U形，分下降特性區（ab段）、平特性區（bc段）和上升特性區 （cd段）三部分，如圖2-5-2a所示。不同的焊接方法，在一定的條件下，其電弧靜特性只是曲線中的某一區域。焊條電弧焊由于其設備的額定電流值較小，其靜特性曲線無上升特性區；埋孤焊在正常電流密度下焊接時，其靜特性為平特性區，釆用大電流密度焊接時，其靜特性為上升特性區；鎢極氬弧焊一般在小電流區間焊接時，其靜特性為下降特性區，在大電流區間焊接時，其靜特性為平特性區；細絲熔化極氣體保護焊由于受電極端面積所限電流密度很大，所以其靜特性為上升特性區。
在一般情況下，電弧電壓總是和電弧長度成正比地變化，當電弧長度增加時，電 弧電壓升高，其靜特性曲線的位置也隨之上升，如圖2-5-2b所示。
圖2-5-2焊接電弧靜特性曲線 a ）焊接電弧靜特性曲線b ）靜特性曲線與弧長的關系
(2)弧焊電源
弧焊電源是指提供電流和電壓，并具有適合于弧焊和類似工藝所需特性的設備， 如圖2-5-3所示。焊接電源是特殊的用電器，因此弧焊電源在外特性、動特性、空載 電壓、負載持續率等方面有特殊的要求。
圖2-5-3弧焊電源
a ）弧焊變壓器 b ）弧焊整流器 c）逆變焊機
1）弧焊電源的外特性�；『鸽娫吹耐馓匦�是電弧燃燒狀態下，弧焊電源輸 出電壓與輸出電流之間的關系，可用外特性曲線進行弧焊電源的外特性基本上分為下降外特性、平外特性和上升外特性三種類型，弧焊電源外特性曲線如圖2-5-4所示。
焊條電弧焊一般是工作于電弧靜特性的水平段上，采用下降外特性的弧焊電源，便可以滿足系統穩定性的要求。熔化極電弧焊（埋弧焊、混合氣體保護焊）不僅要根
a）下降外特性 b）平外特性 c)上升外特性
1-電弧靜特性曲線 2-下降外特性曲線 3-平外特性曲線 4-上升外特性曲線
據其電弧靜特性的形狀，而且還要考慮送絲的方式來下選擇合適的弧焊電源外特性工作部分的形狀。非熔化極弧焊（鎢極氬弧焊、非熔化極等離子弧焊以及非熔化極脈沖弧焊等）的電弧靜特性工作部分呈平的或略上升的形狀，采用陡降外特性的電源。
2)孤焊電源的動特性�；『鸽娫吹膭犹匦允侵鸽娀∝撦d狀態發生瞬時變化時電源輸出電流和輸出電壓與時間的關系，用以表征負載瞬間變化的反應能力。
弧焊電源動特性對電弧穩定性、熔滴過渡、飛濺及焊縫成形等都有影響，它是弧焊電源的-項重要技術指標。用動特性好的弧焊電源焊接，容易引孤，焊接過程中電 孤長度發生變化時也不易熄弧，飛濺較少；與此相反，用動特性差的弧焊電源焊接引弧時焊條很容易粘在焊件上，焊接過程中電弧長度發生變化時就容易熄弧飛濺也較嚴重。
（3）空載電壓
焊機接通電網而輸出端沒有接負載時，焊接電流為零，此時輸出端的電:稱為空載電壓：引弧時，較高的空載電壓有利于引弧及保持電弧的穩定，但不利于焊的操作安全，并且增加能源消耗。因此，在滿足焊接工藝要求的前提下，空載電壓應盡可能降低。
目前，弧焊變壓器的空載電壓一般在80 V以下，弧焊整流器的空載電壓一般在 90 V以下，弧焊發電機的空載電壓一般在100 V以下。
（4）負載持續率
負載持續率是指在選定的工作時間周期內焊機負載時間占選定工作時間周期的百分率，可用公式表示：
載持續率=在選定的工作時間周期內焊機的負載時間/選定工作時間周期×100%
負載持續率是用來表示焊接設備工作狀態的參數。國家標準規定，對于即接電流在500 A以下的弧焊電源，以5 min為一個工作周期計算負載持續率。
2.電焊機的種類及型號
我國電焊機型號按《電焊機型號編制方法》GB/T10249-2010）規定編制，釆用漢語拼音字母和阿拉伯數字表示。產品型號由漢語拼音字母及阿拉伯數字組成，電焊機產品型號的編排秩序如圖2-5-5所示，產品符號代碼的編排秩序如圖2-5-6所示 電焊機符號代碼代表字母及其含義見表2-5-1
圖2-5-5電焊機產品型號編排秩序及含義
1-產品符號代 2-基本規格 3-派生代號 4-改進代號
（1）型號中2、4各項用阿拉伯數字表示。
（2）型號中3、4項用漢語拼音字母表示。
（3）型號中3/4項如不用時，可空缺。
（4）改進序號按產品改進程序用阿拉伯數字連續編號。
圖2-5-6電焊機產品符號代碼的編排秩序
1-大類名稱 2-小類名稱 3-附注特征 4-系列序號
（1）產品符號代碼中1/2/3各項用漢語拼音字母表示。
（2）產品符號代碼中4項用阿拉伯數字表示。
（3）產品符號代碼中3、4項如不需表示時，可以用1/2項。
（4）可同時兼做幾大類焊機使用時，其大類名稱的代表字母按主要用途選取。
（5）如果產品符號代碼的1、2、3項的漢語拼音字母表示的內容，不能完整表達該焊機的功能或有可能存在不合理的表述時，產品的符號代碼可以由該產品標準規定。
