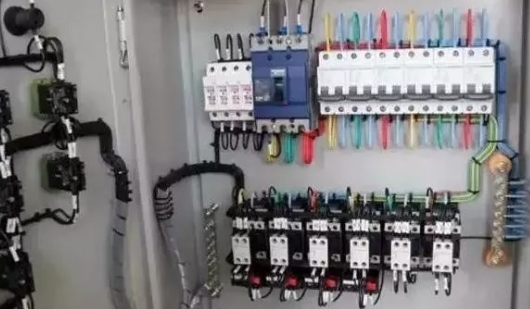

配電箱安裝規范及使用安全事項：
1、開關箱應由末級分配電箱配電。
2、配電箱、開關箱必須防雨、防塵。
3、施工現場停止作業一小時以上時，應將動力開關箱斷電上鎖。
4、配電箱、開關箱周圍應有足夠二人同時工作的空間和通道。不得堆放任何妨礙操作、維修的物品；不得有灌木、雜草。
5、配電箱、開關箱應采用鐵板或優質絕緣材料制作、鐵板的厚度應大于1.5mm.
6、進入開關箱的電源線，嚴禁用插銷連接。
7、所有配電箱均應標明其名稱、用途，并作出分路標記。
8、所有配電箱門應配鎖，配電箱和開關箱應由專人負責。
9、總配電箱應設在靠近電源的地區。分配電箱應裝設在用電設備或負荷相對集中的地區。分配電箱與開關箱的距離不得超過30m.開關箱與其控制的固定式用電設備的水平距離不宜超過3m.
10、配電箱、開關箱應裝設在干燥、通風及常溫場所；不得裝設在有嚴重?fù)p傷作用的瓦斯、煙氣、蒸汽、液體及其它有害介質中。不得裝設在易受外來固體物撞擊、強烈振動，液體侵濺及熱源烘烤的場所。否則，須作特殊防護處理。
11、配電系統應設置室內總配電箱和室外分配電箱或設置室外總配電箱各分配電箱，實行分級配電。
12、動力配電箱與照明配電箱宜分別設置，如合置在同一配電箱內，動力和照明線路應分路設置。
13、配電箱、開關箱內的工作零線應通過接線端子板連接，并應與保護零線接線端子板分設。
14、配電箱、開關箱內的連接線應采用絕緣導線，接頭不得松動，不得有外露帶電部分。
15、配電箱和開關箱金屬箱體、金屬電器安裝板以及箱內電器的不應帶電底座、外殼等必須作保護接零。保護零線應通過接線端子板連接。
16、配電箱、開關箱內的開關電器應按規定的位置緊固在電器安裝板上，不提歪斜和松動。
17、各種開關電器的額定值應與其控制用電設備的額定位適應。
18、開關箱內的開關電器必須能在任何情況下都可以使用電設備實行電源隔離。
19、總配電箱應裝設電壓表，總電流表，總電度表及其它儀表。18.每臺用電設備應有各自專用的開關箱，必須實行"一機一閘一保護"制，嚴禁用同一個開關電器直接控制二臺以上用電設備。
20、開關箱中必須裝設漏電保護器，漏電保護器的裝設應符合要求。36V及以下的用電設備如工作環境干燥可免裝漏電保護器。
21、漏電保護器應裝設在配電箱電源隔離開關的負荷側和開關箱電源隔離開關的負荷側。
22、漏電保護器的選擇應符合國標GB6829-86《漏電電流動作保護器（剩余電流動作保護器）》的要求，開關箱內的漏電保護器額定漏電動作電電流不大于30mA，額定漏電動作時間就小于0.1s；使用于潮濕和有腐蝕介質場所的漏電保護器應采用防濺型產品，其額定漏電動作電流應不大于15mA，額定漏電動作時間應小于0.1s.23、配電箱和開關箱中兩級漏電保護器的額定漏電動作電流和額定漏電動作時間應作合理配合，使之具有分級分段保護的功能。
24、漏電保護器必須按產品說明書安裝、使用。對擱置以久重新使用和連續使用一個月的漏電保護器，應認真檢查其特性，發現問題及時修理或更換。
25、手動開關電器只許用于直按控制照明電路和容量不大于5.5KW的動力電路。容量大于5.5KW的動力電路就采用自動開關電器或降壓?jiǎn)?dòng)裝置控制。
26、配電箱、開關箱中導線的進線口和出線口應設在箱體的下底面，嚴禁設在箱體的上頂面、側面、后面或箱門處；進、出線應加護套分路成束并做防水彎，導線束不得與箱體進、出口直接接觸；移動式配電箱和開關箱的進、出線必須采用橡皮絕緣電纜。
27、配電箱、開關箱應裝設端正、牢固，移動式配電箱、開關箱應裝設在堅固的支架上。固定式配電箱、開關箱的下底與地面的垂直距離應大于1.3m，小于1.5m，移動式分配電箱、開關箱的下底與地面的垂直距離宜大于0.6m，小于1.5m.
28、配電箱內的電器應首先安裝在非金屬或木質的絕緣電器安裝板上，然后整體緊固在配電箱箱體內，金屬板與鐵質配電盤箱箱體應作電氣連接。
29、所有配電箱、開關箱應每月進行檢查和維修一次。檢查、維修人員必須是專業電工。檢查、維修時必須按規定穿、戴絕緣鞋、手套，必須使用電工絕緣工具。
30、對配電箱、開關箱進行檢查、維修時，必須將其前一級相應的電源開關分閘斷電，并懸掛停電標志牌，嚴禁帶電作業。
31、所有配電箱、開關箱在使用過程中的送電順序?yàn)椋嚎偱潆娤洹峙潆娤洹_關箱；停電操作順序?yàn)椋洪_關箱——分配電箱——總配電箱（出現電氣故障的緊急情況除外）。
32、配電箱、開關箱內的電器必須可靠完好，不準使用破損、不合格的電器。16.總配電箱及分配電箱應裝設總隔離開關和分路隔離開關、總?cè)蹟嗥骱头致啡蹟嗥鳎ɑ蚩傋詣?dòng)開關和分路自動開關）以及漏電保護器。若漏電保護器同時具備過負荷和短路保護功能，則可不設分路熔斷器或分路自動開關�？傞_關電器的額定值、動作整定值應與分路開關電器的額定值、動作整定值相適應。
禁忌1：照明配電箱(板)進場未做檢查。
后果：照明配電箱(板)進場未做檢查，往往在安裝后才發現：其二層板沒有專用接地螺栓，保護地線截面小，裝有電器的可開啟門沒有用裸銅軟線與金屬構架可靠連接，導線與器具連接不牢固、有反圈現象，螺絲母不用鍍鋅件，導線線徑不符合要求，沒有按色標標識，沒有卡片柜和電氣線路圖，器具布局、間隔不合理，沒有設置N和PE端子排等。再修改延誤工期也影響質量。
措施：首先在加工訂貨時就應向廠家提出符合設計和規范標準的技術要求，請廠家做出樣品，經驗收合格后，再生產；并在產品進場時嚴格按設計和規范標準要求進行檢查驗收，確認合格后再進行安裝。
禁忌2：照明配電箱(板)使用未經阻燃處理的木質材料。
后果：照明配電箱(板)若在潮濕多塵場所使用木制的容易霉?fàn)�和漏電；另外，木制的箱(板)不經過阻燃處理，容易引發火災，是不安全的隱患。
措施：為保證安全使用，要求照明配電箱(板)不應采用可燃材料制作。即使在于燥無塵的場所，采用的木制配電箱(板)也應經阻燃處理后才能用。
禁忌3：照明配電箱(板)安裝不牢固，標高不符合要求，暗裝時，其面板四周邊緣不緊貼墻面。
后果：照明配電箱(板)安裝的標高不符合規定，安裝不牢固，箱體不垂直，暗裝時，其面板四周邊緣不緊貼墻面，影響使用功能，觀感不好。
措施：標高應符合設計要求，設計沒規定時，照明配電箱底邊距地面高度宜為1.5m。照明配電板底邊距地高度宜為1.8m。 照明配電箱(板)安裝應牢固，安裝垂直度允許偏差不應大于3mm，暗裝時，配電箱四周應無空隙，面板四周邊緣應緊貼墻面，箱體與建筑物、構筑物接觸部位涂防腐漆。
禁忌4：照明配電箱(板)內線路交叉凌亂，未綁扎成束。
后果：照明配電箱(板)內線路凌亂，箱內二層板緊壓管口，影響導線進入箱體，若勉強擠進，時間長了導線絕緣損傷，容易造成短路。并使檢修不便，影響觀感。
措施：照明配電箱使用金屬箱時，要做防銹防腐處理。箱內出線孔不可用電氣焊開孔，要一管一孔，金屬箱孔要在穿線之前將防護套裝好。 線路要排列整齊，管入箱體的位置要合理布局，不要讓二層板緊壓管上，箱內導線應順直盤在箱體四周，并綁扎成束整齊。
禁忌5：照明配電箱(板)內不設置N和PE匯流排。
后果：照明配電箱(板)內不設置N和PE匯流排，無法保證線路安全運行。
措施：照明配電箱(板)內，應分別設置零線(N線)和保護地線(PE線)匯流排，零線和保護地線應在匯流排上連接，不得絞接，并應有編號。
禁忌6：照明配電箱(板)裝設的螺旋熔斷器其接線不正。
后果：照明配電箱(板)裝設的螺旋熔斷器接線不正確將電源線接到螺紋的端子上，影響更換熔芯，而且操作不當，還容易引發觸電事故。
措施：為保證安全，照明配電箱(板)內裝設的螺旋熔斷器，其電源線應接在中間觸點的端子上，負荷線應接在螺紋的端子上。
禁忌7：照明配電箱(板)保護線做得不到位，線徑不符合。
后果：照明配電箱(板)的保護線不從端子排列出，而是利用箱體構架串接，線徑不按要求設，配電箱門有超安全電壓的器件不設置保護地線，容易引發安全事故。
措施：按照規范要求，照明配電箱(板)內，應設保護地線匯流排，保護地線應在匯流排上連接。 保護地線的截面積不應小于從電源到所屬電器最大引線的截面積；而且還應按有關規定選擇。配電箱(板)上接地應牢固良好，并必須有防松裝置。裝有超過50V電器設備的可開啟的門，活動面板應以裸銅軟線與接地良好的金屬構架可靠連接。裸銅軟線的截面積也應按規定選擇。而壁厚小于2.5mm的金屬箱、盒本體不應作為管路的跨接地線和用電器具的保護地線壓接點。保護地線的截面積按表保護地線的截面積(mm2)裝置的相導線的截面積S相應的保護導線的截面積SP
S≦16 SP=S
16≦S≦35 SP=16
S＞35 SP =S/2
禁忌8：照明配電箱(板)內閘具未標明回路名稱。
后果：照明配電箱(板)內的閘具不標回路名稱，給使用和維修帶來不便，若是誤合不該合的閘，容易引發安全事故。
措施：一般按規范標準要求，照明配電箱(板)門內應貼有線路系統圖，而在閘具上應標明回路名稱，尤其是照明配電箱 (板)內若有交流、直流或不同等級的電源，更應具有明顯的標志。給使用人員和維修人員的工作帶來方便和安全。
禁忌9：照明配電箱，(板)內的電具、儀表安裝不牢固、不平整，間距不符合要求。
后果：照明配電箱(板)內的電具、儀表安裝不牢固、平整、間距不夠等，影響使用安全。
措施：照明配電箱(板)上電具、儀表應安裝牢固、平整、整潔，間距應均勻、銅端子無松動，啟閉靈活，零部件齊全。
禁忌10：照明配電箱(板)內的導線不按色標穿線。
后果：若不按色標穿線，在使用單相電路時，由于不容易辨認三相電源，就很難將負載均衡，造成嚴重的三相不平衡，而在使用三相設備時，由于沒有色標，接線時容易將相序混接，在有的設備運行需要固定轉向時，又不好把握其旋轉的方向。
措施：為了保證安全和施工方便照明配電箱(板)內的導線按規定穿入管內的干線可不分色，但線管管口至配電箱(板)總開關的一段干線回路及各用電支路應按色標要求分色。這樣在使用單相回路時，就能較好地均衡其負載，而在使用三相電源時，按相序接線，從而保證設備的正常運行。
禁忌11：照明配電箱(板)內可拆卸的金屬板，未與保護地線系統連接。
后果：照明配電箱內的可拆卸的金屬板上裝配有各種的電器配件，不接保護地線，容易引發觸電事故。
措施：照明配電箱內的可拆卸的金屬板應有可靠的接地保護，因此要求該金屬板上應設置有不可拆卸的專用接地螺絲，保護地線應與其有效連接。保護地線的線徑應按規范標準要求配，以保證安全使用。
禁忌12：照明配電箱設在豎井內的位置不當。
后果：照明配電箱設在豎井內，由于豎井內一般都有強、弱電，而且空間很狹小，不便于操作，稍有不慎，容易引發安全事故。
措施：在接到圖紙后，應認真審圖，若發現豎井內各電氣管道、箱體的布局不能滿足規范標準的要求，應在設計交底時提出。 一般要求在電氣豎井內的照明配電箱、端子箱前宜留有不小于o．8m的操作維護距離。并為防止強電對弱電的干擾，將強電和弱電分別布置在豎井的兩側或采取隔離措施。
禁忌13：落地式配電箱內的電線管路敷設過低。
后果：落地式配電箱內敷設的電線管路管口過低，容易使積水及雜物進入管內，降低導線的絕緣強度。
措施：落地式配電箱內的電線保護管，管口宜高出配電箱基礎面50～80mm。管路應排列整齊，管口應呈喇叭形。
禁忌14：配線和電氣裝置照明工程中所有的金屬附件不是鍍鋅件也不作防腐處理。
后果：金屬附件不是鍍鋅件或不作防腐處理，極易腐蝕，使用壽命縮短。
措施：為保證工程質量和延長使用壽命，要求在配線和電氣裝置照明工程中所使用的金屬附件如管卡、支架、吊鉤、拉環和盒(箱)螺栓、螺母等黑色金屬附件，均應鍍鋅或涂防腐漆。
