輸電線路R-L模型算法


R-L模型算法是以輸電線路的簡化模型為基礎的,該算法僅能計算阻抗,用于距離保護。由于忽略了輸電線路分布電容的作用,由此帶來一定的計算誤差,特別是對于高頻分量,分布電容的容抗較小,誤差更大。

算法是根據簡化的 R-L 模型建立微分方程進而求解。當忽略線路的分布電容后,從故障點到保護安裝處的線路段可用一個電阻和電感串聯電路表示,如圖2-7所示。在短路時,母線電壓u和流過保護的電流i與線路的正序電阻R1和電感L


式中∶u(t)、i(t)為t時刻保護安裝處的電壓和電流(下面為了簡便起見,省略掉時間符號t);R1、L1為故障點至保護安裝處線路段的正序電阻和電感,是待求的未知數。

對相間短路故障的保護采用相間電壓和對應相電流差(如uab和ia一ib);對接地短路故障的保護采用相電壓和帶零序電流補償?shù)南嚯娏鳎ㄈ鐄ab和ia十Kx×3i0)。


式中∶Kt、Kx分別為電阻及電感分量的零序補償系數,Kt =r0-r1/3r1,Kx=L0-L1/3l1,其中r0、r1、L0、L1分別為輸電線路每千米的零序、正序電阻和電感。

顯然,僅有一個方程是無法求出兩個未知數的。因此,必須建立兩個相互獨立的方程,聯立求解,即可求得R1、L1。

針對兩個不同時刻t1和t2分別測量u、i和di/dt就可建立兩個獨立方程,即

u1=R1i1+L1D1

u2=R1i2+L1D2


式中∶D表示電流的微分di(t)/dt,下標1和2分別表示測量時刻t1、t2

這樣就可以用求解二元一次方程組的方法求出 R1、L1值,故也稱為解微分方程算法該算法不需濾除非周期分量,算法的數據窗較短,不受頻率變化的影響,可很好地克服過淇電阻的影響,因而在輸電線路距離保護中得到廣泛應用。但需要配合數字濾波器,抑制俱頻、高頻分量。

在微機繼電保護中如何計算R1、L1值,有兩個問題,其一是t1、t2兩個時刻如何選擇其二是電流的微分如何求出。

1.短數據窗法

短數據窗法計算電阻、電感的算法,就是選擇t1、t2兩個時刻相隔一個采樣間隔,算法所用的數據經過數字濾波器的延時相對較短。為了求出t1、t2時刻電流的微分,可用差分代替求導數。為此,應選擇連續三個時刻的采樣值(注意,這三個值是經過數字濾波器后的連續三點),如圖2-8所示。


圖片


設un、un+1、un+2分別為tn、tn+1、tn+2時刻電壓信號的采樣值,in、in+1、in+2分別為tn、tn+1、tn+2時刻電流信號的采樣值,如圖2-8所示。

則取t1時刻在tn、tn+1的中間,t2時刻在tn+1、t+2的中間,t、t2時刻的間隔為一個采樣間隔,那么式(2-28)和式(2-29)中的ui、u2、i1、i2應取相鄰采樣值插值(即取平均值),有



電流的導數D1、D2則由差分近似計算,于是近似有



應當指出,R-L模型算法實際上求解的是一組二元一次代數方程,帶微分符號的量D1和D2是測量計算得到的已知數。

R-L模型算法也曾被稱為解微分方程法,名稱的由來是因?yàn)樗惴ㄊ歉鶕?jù)式(2-27)所示的微分方程導出的,并不十分確切。

2.長數據窗法

長數據窗法計算電阻、電感的算法與短數據窗算法的區別,一是建立方程組時選擇t1、t2時刻的間隔為兩個采樣間隔,二是算法所采用的數據經過的數字濾波器的延時也要比短數據窗經過的數字濾波器的延時長。為此,應選擇連續的4個采樣值作為計算數據。設un、un+1、un+2、un+3分別為tn、tn+1、tn+2、tn+3時刻電壓信號的采樣值,in、in+1、in+2、in+3分別為tn、tn+1、tn+2、tn+3時刻電流信號的采樣值,如圖2-9所示。

則取t1時刻在tn、tn+1的中間,t2時刻在tn+2、tn+3的中間。t1、t2時刻的間隔為兩個采樣間隔。當u1、u2、i1、i2分別取 tn、tn+1和tn+2、tn+3時刻采樣值的平均值,D1、D2則分別取tn、tn+1和 tn+2、tn+3時刻采樣值的差分近似計算時,算式與短數據基本相同。

3.積分法

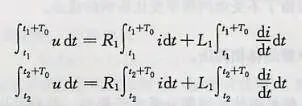

除了上述直接解法以外,還可以將式(2-27)分別在兩個不同的時間段內積分,而得到兩個獨立的方程,即


圖片

式中∶T0為積分時間長度,t1和t2則為兩個不同的積分起始時刻。以上兩積分式中


其余各項積分在用計算機處理時可用梯形法則近似求得。聯立解式(2-31)和式(2-32)也可求得兩個未知數R1和L1。

將式(2-27)積分后再求解,和直接求解相比,如果積分區間T。取得足夠大,則兼有一定的濾波作用,從而可抑制高頻分量,但它所需的數據窗要相應加長。作為一種單獨求解的 R-L模型算法,本身兼有濾波作用,應算作它的一個優點。

4.數據窗對微分方程算法計算阻抗的穩定性影響

注意到用建立微分方程求解R、X的公式中,分子、分母都是兩項乘積相減。因此有必要分析在進行減法運算時是否會遇到兩項乘積的值十分接近,從而使相減的結果近似為零的情況。尤其是建立微分方程的兩個時刻t1、t2可能處于基波分量的任何相角上。這就有可能出現兩個相近的乘積相減,如果計算R、X的公式中的分母接近于零,就會由于分母計算的微小誤差使R、X結果產生很大的誤差,如果分子、分母都接近于零,計算會出現不穩定。為了提高分母的數值,以便提高算式的穩定性,可以適當加大模型算法中t1和t2的時間差,如圖2-9中相差兩個采樣周期。

R-L模型算法不僅反映基頻分量,而且在相當寬的一個頻段內都能適用。這就帶來了兩個突出的優點∶

(1)它不需要用濾波器濾除非周期分量。因?yàn)殡娏髦械姆侵芷诜至糠?R-L模型算法所依據的方程。可見R-L模型算法可以只要求采用低通濾波器,因而這種算法較之要求帶通濾波器的其他算法,其總延時可以較短,因?yàn)榈屯V波器的延時要比帶通濾波器短得多。

(2)R-L 模型算法不受電網頻率變化的影響。前面介紹過的幾種其他算法都要受頻率變化的影響。因?yàn)檫@些算法都要求采樣間隔(相當于輸入信號的基頻電角度)為一個確定的數值。采樣間隔決定于微機的晶體振蕩器,是相當準確和穩定的。電網頻率偏離額定值后,這兩者之間的關系被破壞了。從而帶來計算誤差。而R-L模型算法所依據的方程在相當寬的一個頻段內都成立,因而可以在很大的頻率范圍內準確地計算出故障線路段的R1和L1。R-L模型算法要用差分求導,帶來了兩個問題;一是對濾波器抑制高頻分量的能力要求較高;二是要求采樣頻率較高,以便減小求導引入的計算誤差。R-L模型算法只需要求電流的導數,由于輸電線感抗分量遠大于電阻分量,所以電壓中的高頻分量通常遠大于電流中的高頻分量。因而,就抑制高頻分量的要求來說,R-L模型算法比導數法要低得多。

R-L模型算法可以不必濾除非周期分量,因而算法的總時窗較短,且不受電網頻率變化的影響。這些突出的優點使它在線路距離保護中得到廣泛的應用。而R-L模型算法允許用短數據窗的低通濾波器,如果也采用一個窄帶通濾波器與此配合時,R-L模型算法也可以得到很高的精度,同時還保留了不受電網頻率變化影響的優點。
