2022年麗江市焊工培訓學校-焊工證報名流程:手工電弧焊的仰焊單面焊雙面成型工藝指導
云南省焊工證培訓報考流程(2022年)
焊工操作證:
焊工是一種技術型工種,從事焊工必須持上崗證工作,焊工操作證每3年需要復審一次。一人一證持證上崗,全國通用。(焊工上崗證以應急管理部頒發的特種作業證書為準)
報考咨詢:18206863120(微信同號)
特種設備焊接操作證:
進行鍋爐等壓力容器的焊接工作則需考取壓力容器焊接許可證,壓力容器焊接許可證由市場監督管理局(原質監局)頒發證書。
建筑焊工證:
建筑焊工是指建筑施工特種作業,建筑焊工證書適用于建筑工地上,同時在建筑工程招標時也可作為投標資質之一使用。(建筑焊工證由住房和城鄉建設廳頒發)
焊工短期技能培訓內容:
第一周:焊工基礎(電焊工安全操作規范及設備工具的安全使用)手工電弧焊操作技能培訓(例如:手工焊接設備、焊接材料、工具。各種焊接位置的操作技能,單面焊雙面成型技術的操作技巧)。
第二周:氧、乙炔焊接與切割,等離子弧切割(氣焊與切割設備的使用及安全操作規程),各種厚板、薄板氣焊與切割操作技巧。
第三周:手工鎢極氬弧焊技術(例如:氬弧焊設備及工具的安全使用和安全操作規程);氬弧焊焊接厚、薄板各種焊接位置的安全操作技巧;常用有色技術材料,例如:鋁合金材料的焊接技巧。
第四周:二氧化碳?xì)怏w保護電弧焊技術(例如:二氧化碳焊接設備、設備工具的安全操作規程);二氧化碳?xì)怏w保護焊焊接位置的操作技巧。
手工電弧焊的仰焊單面焊雙面成型工藝指導
焊接方法:手工電弧焊
接頭形式:板對接接頭
焊接位置:仰焊
試件材質:Q345R(16MnR)
試件規格:300×100×12mm
焊條型號:E5015
焊條規格:Φ3.2 Φ2.5
電流種類及極性:直流正接法(打底焊)
直流反接法(填充、蓋面焊)
01 坡口形式
V形坡口60°±5° 鈍邊:0 mm
02焊前準備
將試件坡口進行修磨確保在坡口兩側20㎜處無水、油、銹等雜質,露出金屬光澤。焊條使用前需烘干,加溫350℃,保溫2小時。
03組對示意圖
預留反變形:3°-4° 裝配間隙:3.2-4.0mm 錯邊量:≤1 mm
點固位置:試板焊縫兩端 點固焊長度:10mm

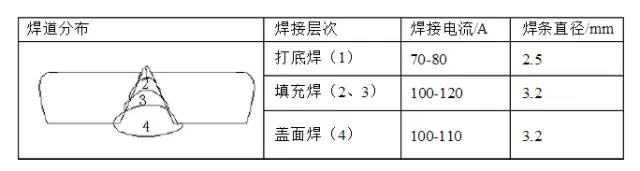

04 主要焊接參數
05操作要點
⑴打底焊:
①引弧位置 打底焊時在試板小間隙定位焊縫處引弧,停頓預熱,焊條拉到坡口間隙處,電弧向上頂送,坡口根部熔化并擊穿形成熔孔。
②運條方式和焊條角度 采用小幅度鋸齒形運條,橫向擺動,短弧,向前連續施焊。焊條角度如圖1所示。
③控制熔孔和熔池 電弧在坡口根部?jī)蓚?cè)稍作停留,停頓時間比其它板試件焊接位置短些,坡口根部?jī)蓚?cè)應熔化0.5-1mm,要保持熔池小而且淺。
④焊道接頭 收弧時,焊條向焊接反方向的左側或右側坡口面回拉10-15mm,使接頭處呈斜面狀。焊道接頭采用熱接法或冷接法。在距弧坑前約10mm處的坡口面將電弧引燃電弧移至弧坑前沿時,向焊根背面頂送,稍作停頓,形成熔孔后,電弧再恢復到正常焊接長度,繼續焊接。采用冷接法時,將弧坑處打磨成緩坡后再施焊。
⑵填充焊:
① 填充焊施焊前清除前焊縫焊渣、飛濺。
②焊條角度和運條方法與打底焊相同,擺動幅度大些,橫向擺動到拐角處稍作停留。焊第二層填充焊縫時,焊縫中間運條速度要稍快,形成焊縫中部略呈凹形,如圖2所示。填充層焊縫厚度應低于母材表面1mm左右。
③填充焊接頭時,在弧坑前10mm處引弧,電弧回焊至弧坑處,沿弧坑的形狀將弧坑填滿,再正常施焊
⑶蓋面焊:
蓋面層施焊時,焊條角度、運條方法、接頭方式均同填充層。坡口兩側應壓低電弧并
停頓,從一側擺到另側時應稍快些,避免咬邊和焊瘤的產生。
06 施焊要求
①第一層焊縫長度中部附近至少有一個;≡俸附宇^;
②必須從單面焊接;
③第一層和中間層焊道在換焊條時允許修磨接頭部位外,其他焊道不允許修磨和返修;
④不允許用焊接卡具或者其他辦法將板材試件剛性固定,但是允許試件在定位時預留反變形量;
⑤試件要求全焊透;
⑥試件數量要求焊1個,不得多焊試件從中挑選。
07外觀檢查
檢查方法:
①采用宏觀(目視或者5倍放大鏡等)方法進行;
②試件兩端20mm內的缺陷不計;
③ 焊縫的余高和寬度可用焊縫檢驗尺測量最大值和最小值不取平均值;
④背面焊縫寬度可不測定。
檢查基本要求:
焊縫表面應當是焊后原始狀態,焊縫表面沒有加工修磨或者返修焊。
檢查內容與評定指標:
①焊縫表面不得有裂紋、未熔合、夾渣、氣孔、焊瘤和未焊透;
②咬邊深度小于或者等于0.5mm,焊縫兩側咬邊總長度不得超過30㎜;
③背面凹坑深度不大于2㎜;
④焊縫余高0~4㎜;
⑤焊縫余高差≤3㎜;
⑥焊縫寬度:比坡口每側增寬0.5-2.5㎜,寬度差≤3㎜;
⑦背面焊縫的余高不大于3mm;
⑧焊縫直線度f(wàn)≤2㎜;
⑨焊后試件變形角度小于或者等于3°;
08無損檢測
試件的射線透照按照J(rèn)B/T 4730《承壓設備無損檢測》標準進行檢測,射線透照質量不低于AB級,焊縫缺陷等級不低于Ⅱ級為合格。
09 彎曲試驗
彎曲試驗按照《TSG Z6002-2010》要求和GB/T 2653《焊接接頭彎曲試驗方法》進行。
