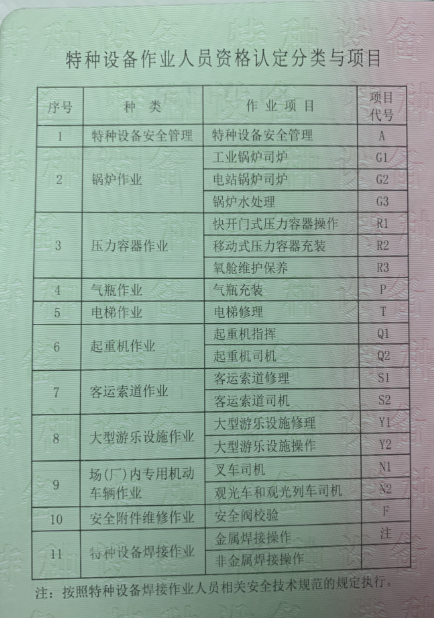

鍋爐證書可分為：工業鍋爐（G1）、電站鍋爐（G2）、鍋爐水處理（G3）以及鍋爐安全管理人員（A3）。
鍋爐作業證報考請咨詢：18206863120（微信同號）
《特種設備安全監察條例》第三十八條:“鍋爐、壓力容器、電梯、起重機械、客運索道、大型游樂設施、場(廠)內轉用機動車輛的作業人員及其相關管理人員，應當按照有關規定經特種設備安全監督管理部門考核合格，取得統一格式的特種作業人員，向從事相應的作業或者管理工作�！�
考試形式：理論+實操，本人參考、單人單桌、機考、及格分為70分，考完試2-3個星期出證。
報考條件：
1、報考人要身體健康，且符合工作場合要求。
2、報考人具備有高中以上(含高中)的文化程度，并且經過專業培訓具有壓力容器安全技術和管理知識。
3、報考人年齡20周歲以上，男60周歲、女55周歲以下。
4、具有相應的安全技術知識與技能。
給水設備的運行操作及故障處理
一、任務分析
介紹給水設備結構與作用，使司爐人員掌握給水設備的操作要領。
二、相關專業知識
為了保證鍋爐正常與安全運行，必須有可靠的給水設備。給水設備的容量必須大于鍋爐的蒸發量，給水壓力必須高于鍋爐的工作壓力。
常用的給水設備有蒸汽往復泵、電動離心泵和注水器等。
1.蒸汽往復泵
蒸汽往復泵是利用蒸汽驅動活塞作往復運動的給水泵，它一般作為停電時的備用泵，目前使用較多的為雙缸往復泵。

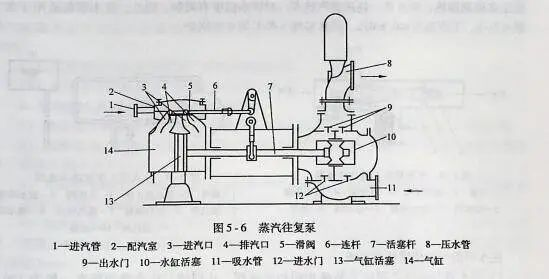

蒸汽機的工作原理如圖5-6所示。從鍋爐來的蒸汽，由進汽管1經配汽室2和左汽路進汽口3進入氣缸14的左側，推動氣缸活塞13向右運動，活塞右側的廢汽，經右汽路從排汽口4排出。水缸活塞10在氣缸活塞的帶動下向同一方向運動，使水缸左邊的泵室形成真空，這時水箱里的水受大氣壓力的作用，通過吸水管11從左邊進水門12，將水吸入泵室，同時右邊的出水門9打開，將右邊泵室內的水壓出。當氣缸活塞13運動到右端時，氣缸14左邊的進汽口3關閉，右邊的進汽口3打開。蒸汽隨即進入氣缸14的右側，推動氣缸活塞13向左運動。氣缸活塞13左側的廢汽，經左汽路從排汽口4排出。這時水缸活塞10便從右邊吸水，將左邊的水壓出。由于水缸活塞10在氣缸活塞13的帶動下連續不斷的往復運動，從而使水泵能連續性地向鍋爐供水。
蒸汽往復泵的優點是，工作可靠，起動容易，水量調節方便，操作維護簡單；缺點是，消耗蒸汽較多，工作時有間歇性，使給水有一定的脈沖。
2.電動離心水泵
電動離心水泵簡稱離心水泵，是利用電力驅動葉片旋轉而產生離心作用的給水泵。工業鍋爐給水設備中采用最多的是多級式離心水泵。

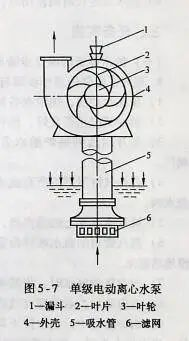

離心水泵的外形像蝸牛，主要由葉片、葉輪、外殼和吸水管等構件組成，如圖5-7所示。離心泵在起動之前，必須往吸水管和泵內灌滿水，否則葉輪空轉，不能自行吸水。當葉輪高速旋轉時，在離心力的作用下，水從葉輪中心甩向殼壁，使水泵內產生真空。水箱水便在大氣壓力作用下經吸水管進入泵內。被葉輪甩出的水具有一定的壓力，從而頂開給水止回閥進入鍋爐。只有一個葉輪的水泵稱為單級離心泵，一般可產生0.5～0.8MPa的壓力。如果需要更高的出水壓力，可在泵主軸上順序裝置數個葉輪，并用隔板將它們彼此隔開，再用連接管把各組泵體依次串接起來，成為多級離心泵，使出水壓力逐級遞增。
3.注水器
注水器是利用鍋爐自身蒸汽的能量，將給水引射到鍋爐中去的一種簡易給水設備。

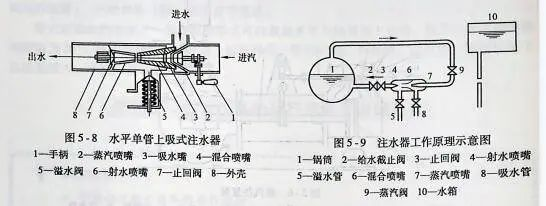

水平單管上吸式注水器的結構，主要由蒸汽噴嘴、吸水嘴、混合噴嘴和射水噴嘴等組成，如圖5-8和圖5-9所示。
注水器的優點是，結構簡單，外形小，重量輕，操作簡便，熱能利用率高達90%以上，使給水得到預熱缺點是，耗用蒸汽較多，對供水溫度有限制。因此，注水器僅適用于蒸發量≤2t/h、工作壓力≤0.8MPa、供水溫度<40℃的小型鍋爐。
注水器的安裝使用注意事項∶
1）注水器與鍋筒之間應安裝截止閥和止回閥。止回閥與注水器的距離一般為150～300mm。
2）注水器的吸水高度一般小于1m，因此最好安裝高位水箱，以保證向鍋爐順利進水。
3）為了在停爐時能向鍋爐進水，除了注水器給水管道外，還應安裝可以直接向鍋爐進水的給水管道。
4）注水器經長時間使用后，內部可能結垢，應定期檢查疏通，以免阻礙進水。
三、任務實施
（一）給水設備的操作步驟與注意事項
1.蒸汽往復泵的操作步驟與注意事項
1）泵在起動前，須檢查各部位螺栓是否緊固。
2）軸封狀況是否良好，油杯內的潤滑油是否充足，向各需要潤滑部位注油。
3）先開啟通到鍋爐給水管上的閥門，再開啟通到水源（水箱或水池）進水管上的閥門。
4）打開氣缸下部的所有疏水閥，開啟水缸上部的空氣旋塞排放空氣，打開蒸汽管道的疏水閥。
5）微開蒸汽管上的蒸汽閥，進行暖管和暖機，隨著疏水的減少，逐漸開大蒸汽閥。
6）蒸汽管道的疏水閥冒出蒸汽時，將它關閉，再逐漸開大蒸汽閥，使蒸汽機的活塞緩慢地動起來。
7）當空氣閥冒水時，將其關閉。當氣缸下的疏水閥冒蒸汽時，將其關閉。
8）泵啟動后，若發現有故障，須立刻停用并檢查原因，待排除后方能再啟動。
9）鍋爐運行中，當水位下降時，開大蒸汽閥門，加快活塞的運動速度，增大給水流量當水位上升時，關小蒸汽閥門，減慢活塞速度，減小給水流量。
10）正常運行時，還要巡視蒸汽往復泵設備狀況和工作情況，每隔3h往油孔處加注潤滑油一次，汽室油杯中應經常儲有潤滑油，并定時開啟空氣閥排放空氣。
11）停泵時，先關閉蒸汽閥門，活塞即停止運動，再關閉水泵的進水和出水閥門，再將氣缸和水缸下部放水旋塞開啟，使缸內積水排出。泵停止運轉后，須即將氣缸上油杯關閉。
12）長期備用的蒸汽往復泵。應該定期試運轉。
13）泵須經常保持清潔，泵體上不要放置東西。
2.電動離心水泵的操作步驟與注意事項
1）軸承盒內潤滑應充足，填料和填料蓋松緊程度應適當，各緊固連接部分不應松動。
2）試驗起動，檢查傳動軸與水泵軸的旋轉方向應一致，葉輪轉動應靈活且無金屬撞擊聲，試驗時間不少于1min。
3）開啟空氣閥門，并通過漏斗或水管向泵殼內灌水，直至空氣閥中流出不帶氣泡的水后，關閉空氣閥。如果泵的位置低于水箱液面時，可不預先灌水。
4）先開啟進水閥，再開動電動機，使水泵葉輪旋轉。當壓力表指針升到規定的壓力值時，緩慢開啟出水閥，并逐漸調至所需要的水量。在出水閥關閉的情況下，泵連續工作時間不得超3min。
5）正常運轉時，經常檢查填料箱的泄漏和發熱情況，填料室正常漏水每分鐘為10~20滴，超過和過少時，應壓緊或放松填料壓蓋經常檢查水泵軸承溫度，不應超過外界溫度40℃，最高不大于75℃。如果溫度太高應停泵檢查，在未查明原因之前不得用水或油冷卻；多常檢查地腳螺栓的緊固情況、出口壓力表的波動情況和泵的振動情況。
6）注意泵運轉時應無雜音，若發現異常狀態，應及時處理。
7）不準用進水閥調節流量，以避免水泵產生汽蝕。
8）停止水泵運轉時，在緩慢關閉出水閥后，立即停止電動機，再關閉進水閥，開啟空氣閥。
9）冬季應將水泵和管路內的存水放凈，以免凍壞設備。
10）泵若長期不用，應將水泵卸開，擦干零配件，并在滑動面處涂上防銹油，進行妥善保管。
3.注水器的的操作步驟與注意事項
1）當向鍋爐注水時，要先將蒸汽閥緩緩打開，使少量蒸汽進入注水器，由流通截面逐漸縮小的蒸汽噴嘴高速噴出，帶動蒸汽噴嘴附近的空氣，隨蒸汽一起由溢水管排出，從而使注水器內部形成真空。水箱內的水在大氣壓力作用下，從吸水管進入注水器內。
2）再開大蒸汽閥，使較多的蒸汽進入混合噴嘴內與水混合�；旌纤玫秸羝膭幽埽愿咚龠M入射水噴嘴。因為射水噴嘴的流通截面逐漸擴大，使混合水的流速逐漸降低，而壓力隨之增高。當水壓超過鍋爐工作壓力時，便可頂開止回閥而進入鍋筒。
3）停用注水器時，應先關閉蒸汽閥，再關閉吸水管和給水管上的閥門。
4）注水器經長時間使用后，內部可能結垢，應定期檢查疏通，以免阻礙進水。
5）為了在停爐時能向鍋爐進水。除了注水器給水管道外，還應安裝可以直接向鍋爐進水的給水管道。
