兩種單相家用電表的接線圖說明
家用的單相電表分為兩種，一種是直入式電表，一種是帶互感器的互感式電表，一般以直入式居多，那么家用單相電表怎么接線，具體接線圖是什么樣的？
家用單相電表的接線圖
1、直入式單相電表

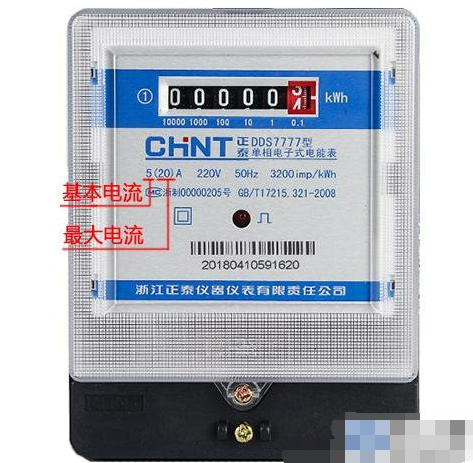

單相直入式電表比較常見，也是家用最多的一種電表，一共四個接線端子。電表規格從20A到100A都有，在選擇電表規格時，確保實際電流不超過電表的最大電流，并且要留出一定的余量。

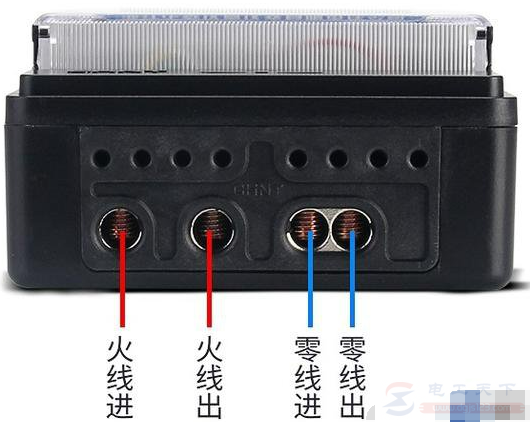

接線方式如圖所示：
2、互感式單相電表
直入式單相電表最大規格是100A，當電流超過100A時則要采用互感式電表，并且配合電流互感器使用。
互感式電表規格一般都是1.5（6）A，一共有五個接線端子，1、3接電流互感器，2接火線，4、5接零線。說明：4/5哪個端子接零線都行。

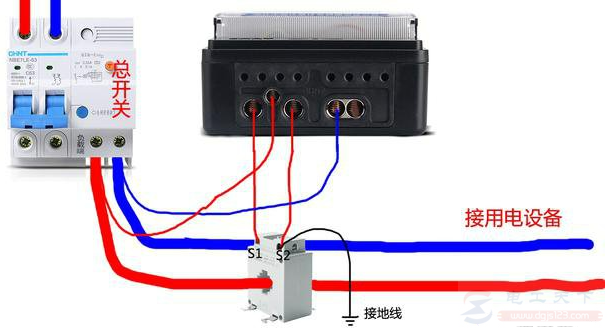

接線方式如下圖：
注意：S1必須接1、S2接3，不能接反；火線必須從互感器的P1面穿入，從P2面穿出，當接線不正確時電表會反轉。
用電量計算：實際用電量=電表讀數*互感器倍數。
