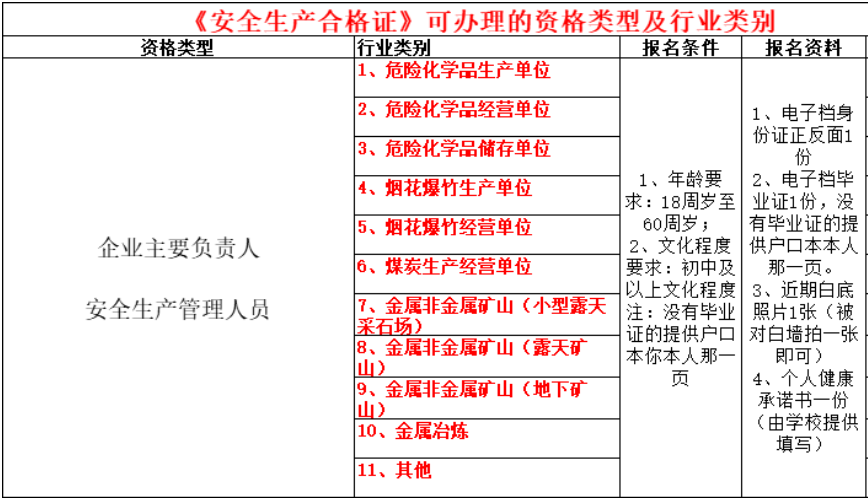

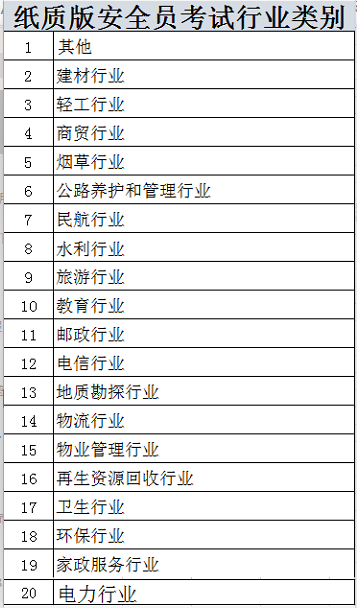

9、紙質版安全員證
適用于工貿企業，分為主要負責人和管理人員兩大類。由昆明市安全生產協會頒發，證書全稱：安全生產培訓合格證。
10、危險化學品操作證：
危險化學品的生產、經營、儲存、運輸、使用以及處置廢棄危化品活動的人員，必須接受有關法律、法規、規章和安全知識、專業技術、職業衛生防護和應急救援等知識的培訓，并經考核合格，方可上崗作業。
一、安全生產相關法律法規和危險化學品知識；
二、危險化學品單位安全管理和安全技術措施；
三、重大危險源辨識與現場應急處理；
四、危險化學品職業危害及其預防；
五、事故案例分析等五部分組成，既有理論指導內容，又有實際案例，理論與實際相結合，以期在安全生產培訓考核中，取得好的培訓效果。
作業類別介紹：
（1）、光氣及光氣化工藝作業:
指光氣合成以及廠內光氣儲存、輸送和使用崗位的作業。
適用于一氧化碳與氯氣反應得到光氣，光氣合成雙光氣、三光氣，采用光氣作單體合成聚碳酸酯，甲苯二異氰酸酯（TDI）制備，4,4'-二苯基甲烷二異氰酸酯（MDI）制備等工藝過程的操作作業。
（2）、氯堿電解工藝作業:
指氯化鈉和氯化鉀電解、液氯儲存和充裝崗位的作業。
適用于氯化鈉（食鹽）水溶液電解生產氯氣、氫氧化鈉、氫氣，氯化鉀水溶液電解生產氯氣、氫氧化鉀、氫氣等工藝過程的操作作業。
（3）、氯化工藝作業:
指液氯儲存、氣化和氯化反應崗位的作業。
適用于取代氯化，加成氯化，氧氯化等工藝過程的操作作業。
（4）、硝化工藝作業:
指硝化反應、精餾分離崗位的作業。
適用于直接硝化法，間接硝化法，亞硝化法等工藝過程的操作作業。
（5）、合成氨工藝作業:
指壓縮、氨合成反應、液氨儲存崗位的作業。
適用于節能氨五工藝法（AMV），德士古水煤漿加壓氣化法、凱洛格法，甲醇與合成氨聯合生產的聯醇法，純堿與合成氨聯合生產的聯堿法，采用變換催化劑、氧化鋅脫硫劑和甲烷催化劑的“三催化”氣體凈化法工藝過程的操作作業。
（6）、裂解（裂化）工藝作業:
指石油系的烴類原料裂解（裂化）崗位的作業。
適用于熱裂解制烯烴工藝，重油催化裂化制汽油、柴油、丙烯、丁烯，乙苯裂解制苯乙烯，二氟一氯甲烷（HCFC-22）熱裂解制得四氟乙烯（TFE），二氟一氯乙烷（HCFC-142b）熱裂解制得偏氟乙烯（VDF），四氟乙烯和八氟環丁烷熱裂解制得六氟乙烯（HFP）工藝過程的操作作業。
（7）、氟化工藝作業:
指氟化反應崗位的作業。
適用于直接氟化，金屬氟化物或氟化氫氣體氟化，置換氟化以及其他氟化物的制備等工藝過程的操作作業。
（8）、加氫工藝作業:
指加氫反應崗位的作業。
適用于不飽和炔烴、烯烴的三鍵和雙鍵加氫，芳烴加氫，含氧化合物加氫，含氮化合物加氫以及油品加氫等工藝過程的操作作業。
（9）、重氮化工藝作業:
指重氮化反應、重氮鹽后處理崗位的作業。
適用于順法、反加法、亞硝酰硫酸法、硫酸銅觸媒法以及鹽析法等工藝過程的操作作業。
（10）、氧化工藝作業:
指氧化反應崗位的作業。
適用于乙烯氧化制環氧乙烷，甲醇氧化制備甲醛，對二甲苯氧化制備對苯二甲酸，異丙苯經氧化-酸解聯產苯酚和丙酮，環己烷氧化制環己酮，天然氣氧化制乙炔，丁烯、丁烷、C4餾分或苯的氧化制順丁烯二酸酐，鄰二甲苯或萘的氧化制備鄰苯二甲酸酐，均四甲苯的氧化制備均苯四甲酸二酐，苊的氧化制1,8-萘二甲酸酐，3-甲基吡啶氧化制3-吡啶甲酸（煙酸），4-甲基吡啶氧化制4-吡啶甲酸（異煙酸），2-乙基已醇（異辛醇）氧化制備2-乙基己酸（異辛酸），對氯甲苯氧化制備對氯苯甲醛和對氯苯甲酸，甲苯氧化制備苯甲醛、苯甲酸，對硝基甲苯氧化制備對硝基苯甲酸，環十二醇/酮混合物的開環氧化制備十二碳二酸，環己酮/醇混合物的氧化制己二酸，乙二醛硝酸氧化法合成乙醛酸，以及丁醛氧化制丁酸以及氨氧化制硝酸等工藝過程的操作作業。
（11）、過氧化工藝作業:
指過氧化反應、過氧化物儲存崗位的作業。
適用于雙氧水的生產，乙酸在硫酸存在下與雙氧水作用制備過氧乙酸水溶液，酸酐與雙氧水作用直接制備過氧二酸，苯甲酰氯與雙氧水的堿性溶液作用制備過氧化苯甲酰，以及異丙苯經空氣氧化生產過氧化氫異丙苯等工藝過程的操作作業。
（12）、胺基化工藝作業:
指胺基化反應崗位的作業。
適用于鄰硝基氯苯與氨水反應制備鄰硝基苯胺，對硝基氯苯與氨水反應制備對硝基苯胺，間甲酚與氯化銨的混合物在催化劑和氨水作用下生成間甲苯胺，甲醇在催化劑和氨氣作用下制備甲胺，1-硝基蒽醌與過量的氨水在氯苯中制備1-氨基蒽醌，2,6-蒽醌二磺酸氨解制備2,6-二氨基蒽醌，苯乙烯與胺反應制備N-取代苯乙胺，環氧乙烷或亞乙基亞胺與胺或氨發生開環加成反應制備氨基乙醇或二胺，甲苯經氨氧化制備苯甲腈，以及丙烯氨氧化制備丙烯腈等工藝過程的操作作業。
（13）、磺化工藝作業:
指磺化反應崗位的作業。
適用于三氧化硫磺化法，共沸去水磺化法，氯磺酸磺化法，烘焙磺化法，以及亞硫酸鹽磺化法等工藝過程的操作作業。
（14）、聚合工藝作業:
指聚合反應崗位的作業。
適用于聚烯烴、聚氯乙烯、合成纖維、橡膠、乳液、涂料粘合劑生產以及氟化物聚合等工藝過程的操作作業。
（15）、烷基化工藝作業:
指烷基化反應崗位的作業。
適用于C-烷基化反應，N-烷基化反應，O-烷基化反應等工藝過程的操作作業。
（16）、化工自動化控制儀表作業: 指化工自動化控制儀表系統安裝、維修、維護的作業。
11、煙花爆竹安全作業：
指從事煙花爆竹生產、儲存中的藥物混合、造粒、篩選、裝藥、筑藥、壓藥、搬運等危險工序的作業。
12、煤礦安全作業
13、金屬非金屬礦山安全作業
14、報名需要資料：
身份證、畢業證、照片白底、個人健康承諾書。
15、培訓安排：
培訓需要線上線下學習培訓，有理論和實操培訓，每周開班，報名后會給學員注冊學習題庫，學員先練習理論，然后等著安排培訓和考試，考前需到校培訓兩天。
16、考試形式：
本人參考、單人單桌、理論實操均為機考，及格分為80分�？荚嚭唵�，正常只要識字并且來參加培訓考試都能過，如果考不過免費安排補考。
17、考試需攜帶的資料：身份證原件、準考證（由我校統一發放）。

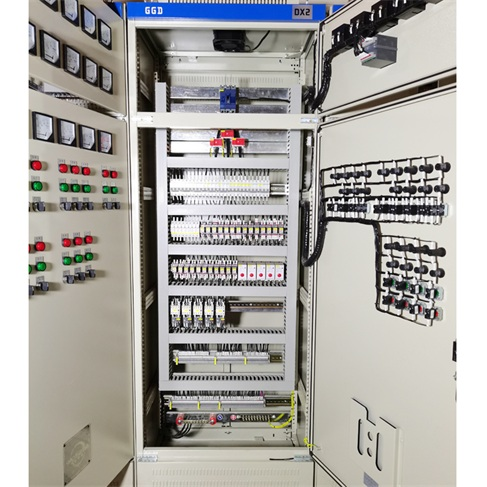

電氣控制柜二次回路布線工藝
電控成套設備行業在進入90年代后，尤其在近幾年來發展飛快，新產品日新月異層出不窮。產品不光在性能、結構等各方面有了巨大的進步，其在外觀上的要求也越來越高，正在向家具化、裝飾化的方向發展。
二次回路是任何電氣設備必不可少的重要組成部分，二次回路的電氣性能好壞直接影響到整臺電氣設備的性能和可靠性、安全性。同時，其二次元件的裝配、標號，導線的選擇、敷設以及排列組合等項目，構成二次回路布線工藝的重要內容。
二次布線工藝水平的高低將對產品質量產生直接的影響。過去企業只注重產品的結構性設計及電氣性能的改進，而忽視了二次布線工作，造成了二次回路布線工藝落后，方法陳舊。在新的形勢下，原來的二次布線工藝已遠不能適應新產品開發以及市場發展的需要。
因此，采用新工藝、新技術，使用合適的新型電氣附件等，已成為十分迫切的問題。
基本要求：
1、按圖施工、連線正確。
2、二次線的連接（包括螺栓連接、插接、焊接等）均應牢固可靠，線束應橫平 豎直，配置堅牢，層次分明，整齊美觀。同一合同同一型號規格的控制柜元件安裝位置及布線方式應一致。
3、采用線束布線時固定線束應橫平豎直布置并應捆扎和固定，捆扎間距不宜大于100mm，水平線束固定間距不宜大于300mm，垂直線束固定間距不宜大于400mm。
4、同一列器件的線號讀向盡量保持一致。慣例為從左到右，從下到上，從內到外。
5、二次線截面積要求：
單股導線 不小于1.5mm2
多股導線 不小于1.0mm2
弱電回路 不小于0.5mm2
電流回路 不小于2.5mm2
保護接地線 不小于2.5mm2
6、所有二次回路連接導線中間不應有接頭，連接頭只能位于器件的接線端子或接線端子排上。
7、每個電器元件的接點最多允許接2 根線。每個端子的接線點一般不宜接二根導線，特殊情況時如果必須接兩根導線，則連接必須可靠。
8、二次線應遠離飛弧元件，并不得防礙電器的操作 。
9、電流表與分流器的連線之間不得經過端子，其線長不得超過3 米。
10、電流回路宜經過試驗端子接至測量儀表。
11、多股導線端部應加冷壓端頭接線。弱電回路中截面面積小于1mm2的單股導線應采用錫焊或其它合適的方式接線。
12、二次線不得從母線相間穿過。
13、回拉式彈簧端子的聯接：
1）硬導線的剝線長度：10mm左右
2）軟導線應套上線鼻子壓緊后后再插到端子，注意銅線芯不要露出線鼻子且要壓實。
