1、高壓電工作業 ：
指對1千伏（kV）及以上的高壓電氣設備進行運行、維護、安裝、檢修、改造、施工、調試、試驗及絕緣工、器具進行試驗的作業。
報考咨詢：18206863120（微信同號）
2、低壓電工作業：
指對1千伏（kV）以下的低壓電器設備進行安裝、調試、運行操作、維護、檢修、改造施工和試驗的作業。
3、理論：電工基礎知識，電力系統基本知識，電力變壓器，電氣安全技術等。
4，關于復審：電工證的復審，由培訓機構負責組織復審培訓、考試點負責管理考試、應急管理局監管所有流程，特種作業操作證必須在有效期前60天內遞交復審申請，否則電工證會過期失效，有些地方電工證可以補審，有些地方電工證不可以補審，為了避免不必要的麻煩，請按時遞交電工證復審申請。
5、高壓電工實操培訓內容：
（1）、安全用具使用：

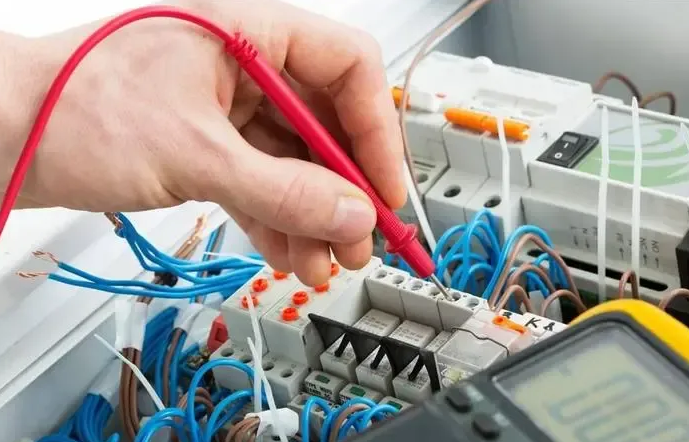

常用電工儀表的正確使用（電流和電壓測量、萬用電表、鉗形電流表、兆歐表、接地電阻測量?jī)x、電能表）
電工安全用具使用（絕緣工具與防護安全用具）
電工安全標示的辨識
（2）、安全操作技術：
10KV高壓開關柜的停（送）電操作
10KV高壓成套配電裝置的運行維護
10KV 柱上變壓器的停（送）電操作
10KV 高壓開關柜故障判斷及倒閘操作
10KV 線路掛設保護接地線
（3）、作業現場安全隱患排除：（判斷作業現場存在的安全風險、職業危害）
（4）、作業現場應急處置：
觸電事故現場的應急處理
單人徒手心肺復蘇操作
滅火器的選擇和使用
三相電原理和接法，與兩相電、單相電的區別 單相電用來為民用和辦公電器供電，而三相交流系統則廣泛用于配電及直接為功率更高的設備提供電力本文介紹了三相系統的基本原理以及可能的不同測量連接之間的差異。
三相系統 三相電由頻率相同、幅度類似的三個AC電壓組成。每個ac電壓“相位”與另一個ac電壓相隔120°（圖1）。這可以通過圖形方式，使用波形和矢量圖進行表示。 使用三相系統的原因有兩個： 1. 可以使用三個矢量間隔的電壓，在馬達中產生旋轉磁場。從而可以在不需要額外繞組的情況下啟動馬達。 2. 三相系統可以連接到負載上，要求的銅纜連接數量（傳輸損耗）是其它方式的一半。 我們看看三個單相系統，每個系統為一個負載提供100W的功率（圖3）�？傌�(fù)載是3 x 100W = 300W.為提供電力，1安培電流流經6根線，因此有6個單位的損耗。也可以把三個電源連接到一個公共回程上，如（圖4）所示。當每個相位中的負載電流相同時，負載被認為是均衡的。在負載均衡、且三個電流相位彼此位移120°的情況下，任何時點上的電流之和都為零，回程線路中沒有電流。 Y形接法或星形接法 在三相120°系統中，要求3根線傳送功率，而在其它方式下則要求6根線。要求的銅纜數量減少了一半，導線傳輸損耗也將減半。 擁有公共連接的三相系統通常如（圖5）的示意圖所示，稱為“Y形或星形”接法。 公共點稱為中性點。為安全起見，這個點通常在電源上接地。在實踐中，負載并不是完美均衡的，要使用第四條“中性”線傳送得到的電流。如果本地法規和標準允許，中性導體可能會比三條主導體小得多。 Y形接法或星形接法 上面討論的三個單相電源也可以串聯起來。在任何時點上，三個120°相移電壓之和都是零。如果和為零，那么兩個端點都處在相同的電位，可以聯接在一起。這種接法如（圖7）中的示意圖所示，使用希臘字母Δ表示，稱為三角形接法。 Y形接法和三角形接法比較 Y形接法用來為家庭和辦公中使用的日常單相設備供電。單相負載連接到線路和中性線之間Y形的一條腿上。每個相位的總負載盡可能多地共享，以便為主三相電源提供均衡負載。 Y形接法還可以為更高電壓上更高的功率負載提供單相或三相電。單相電壓是相位到中性電壓。另外還提供較高相間電壓，如中的黑色矢量所示。 三角形接法最常用的情況是為功率較高的三相工業負載供電。然而，通過沿著變壓器線圈進行連接或“分接”,可以從三相三角形電源中獲得不同的電壓組合。例如，在美國，240V三角形系統可以有分相或中心分接線圈，提供兩個120V電源（圖9）。為安全起見，中心分接點可以在變壓器上接地。在中心分接點和三角形接法的第三條“高腳”之間，還提供了208V電壓。 功率測量 在交流系統中，功率使用功率表測量�，F(xiàn)代數字采樣功率表，把多個電壓和電流的瞬時樣點乘在一起，計算瞬時功率，然后取一個周期中瞬時功率的平均值，表示有功功率。功率表將在廣泛的波形、頻率和功率因數范圍上，準確測量有功功率、視在功率、無功負載、功率因數、諧波等等。為使功率分析儀提供良好的結果，必須能夠正確識別布線配置，正確連接功率分析儀。 單相功率表連接 只要求一個功率表。系統與功率表電壓端子和電流端子的連接簡單明了。功率表的電壓端子透過負載并連，電流通過與負載串聯的電流端子輸入。 單相三相連接 在這個系統中，如圖11所示，從一個中心分接的變壓器線圈中產生電壓，所有電壓都同相。這在北美住宅應用中十分常見，其中提供了一個240 V電源和兩個120V電源，在每條腿線上可能有不同的負載。為測量總功率和其它數量，應如（圖11）所示連接兩個功率表。 布朗德?tīng)柖ɡ恚阂蟮墓β时頂?shù)量 在單相系統中，只有兩根線。功率使用一個功率表測量。在三線系統中，要求兩個功率表，如（圖12）所示。 一般來說，要求的功率表數量 = 線數-1 驗證三相Y形系統 功率表測量的瞬時功率是瞬時電壓和電流樣點之積。 功率表1讀數 = i1 （v1 - v3） 功率表2讀數 = i2 （v2 - v3） 讀數之和W1 + W2 = i1v1 - i1v3 + i2v2 - i2v3 = i1v1 + i2v2 - （i1 + i2） v3 （根據基爾霍夫定律，i1 + i2 + i3 = 0, so i1 + i2 = -i3） 2個讀數W1 + W2 = i1v1 + i2v2 + i3v3 = 總瞬時功率。 三相三線接法 - 兩個功率表方法 在有三根線時，要求兩個功率表測量總功率。根據圖所示方法連接兩相到功率表的電壓端子。 三相三線接法 - 三個功率表方法 如前所述，盡管測量三線系統中的總功率只要求兩個功率表，但有時可以方便地使用三個功率表。在如圖所示的接法中，通過把所有三個功率表的電壓低端子連接在一起，創建一個假中性線。 三線三個功率表的接法的優勢在于，它指明每一個相的功率（這在兩個功率表的接法中是不可能的）以及相到中線電壓。 三相四線接法 測量四線系統中的總功率要求三個功率表。測得的電壓是真實的相電壓。通過使用矢量數學運算，可以從相電壓的幅度和相位中準確地計算出相間電壓�，F(xiàn)代電源分析儀也使用基爾霍爾定律，計算流過中線的電流。 配置測量設備 在線數一定（N）時，要求N-1個功率表測量整體電能質量，如功率。必須確保擁有足夠數量的通道，且正確連接。 現代多通道功率分析儀將使用相應的內置公式，直接計算整體電能質量，如瓦特、伏特、安培、伏安和功率因數。公式根據布線配置選擇，因此設置布線對獲得良好的總功率測量至關重要。擁有矢量功能的功率分析儀還將把相電壓（或Y形）分量轉換成線電壓（或三角形）分量。只能使用因數√3,實現系統間轉換，或?qū)饩�性系統上只有一個功率表的測量定標。 了解布線配置、正確進行連接對功率測量至關重要。熟悉常用的布線系統，記住布朗德?tīng)柖ɡ�，將幫助您獲得相應的連接以及可以依賴的結果。
