云南電工培訓:電線、電纜敷設、電纜頭制作、導線連接安裝工藝

[日期:2023-07-01]   來源:云南技能培訓網  作者:云南技能培訓網   閱讀:345次

電工作業是特種作業之一,從事電工相關規定工作必須持證上崗,電工作業操作證每3年需要復審一次。一人一證持證上崗,全國通用。

考試形式:本人參考、單人單桌、分為理論科目和實操科目,滿分均為100分,及格分均為80分。

報考咨詢:18206863120(微信同號)

報名資料:

1、身份證復印件1份

2、一寸白底照片2張

3、初中及以上文化程度畢業證復印件1份

4、個人健康承諾書1份(學校提供,本人簽字)


特種作業操作證每3年復審一次,復審時間在證書正面下方有標注。

目前電工操作證是全國聯網的,全國范圍內都具有法律效力,同時也支持在異地復審證書。

證書在中國應急管理局平臺:http://cx.mem.gov.cn/上面可以查詢。


電工操作證的考試難度并不大,只要有相應的文化水平且進行相應的培訓、學習和練題,都是可以輕松取得證書的。

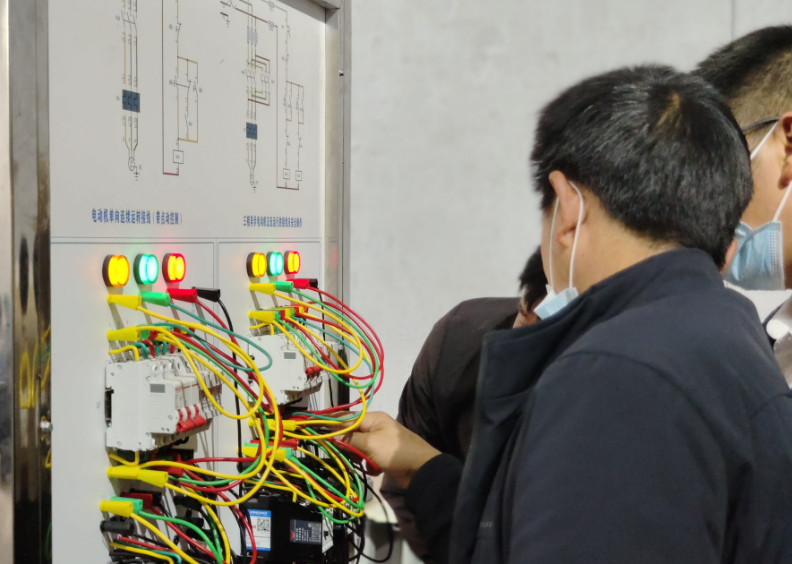

電工技術培訓內容:

第一周:電工基礎(安全用電法律法規)以及各種儀器儀表使用。
第二周:家庭電路布線(比如:一控、兩控,多控等),電氣設備安裝調試,線路的運行,維護,檢修等。
第三周:典禮拖動(機電及其各種控制電路,比如:電機直接啟動,電機星-三角起動,自耦變壓起動,異地控制,順序控制等)。
第四周:變電,配電,輸電以及二次回路的控制,運行,維護,檢修等。


電線、電纜敷設、電纜頭制作、導線連接安裝工藝

一、相關規范解讀

《電纜的導體》GB/T 3956

5.1.1結構

a.)實心導體(第1種)應由第4章規定的材料之一構成.

b)實心側導體應為圓形截面.

注.標稱截面積25mm²及以上的實心銅導體用于特殊類的電纜,如礦物絕緣電纜.而非一艦用途。

c)截面權10 mm²一35mm²,的實心鋁導體和實心鋁合金導體應是圓形截面。對于單芯電纜,更大尺寸的導體應是圓形截面;而對多芯電纜,可以是圈形或成形截面。

《電力電纜導體用壓接型銅、鋁接線端子和連接管 》GB/T 14315-2008

二、金屬電纜橋架支架安裝

金屬電纜支架必須與保護導體可靠連接。

檢查數量:明敷的全數檢查,暗敷的按每個檢驗批抽查20%,且不得少于2處。

檢查方法:觀察檢查并查閱隱蔽工程檢查記錄。

三、電纜、電線安裝

除設計要求外,并聯使用的電力電纜的型號、規格、長度應相同。

檢查數量:全數檢查。

檢查方法:核對設計圖觀察檢查。

四、電纜敷設工藝

最上層電纜支架距構筑物頂板或梁底的最小凈距應滿足電纜引接至上方配電柜、臺、箱、盤時電纜彎曲半徑的要求,且不宜小于表13.2.1-1所列數再加80mm~150mm;

距其他設備的最小凈距不應小于300mm,當無法滿足要求時應設置防護板。

當設計無要求時,最下層電纜支架距溝底、地面的最小距離不應小于表13.2.1-2的規定。

五、導線顏色標涂

當采用多相供電時,同一建(構)筑物的絕緣導線絕緣層顏色應一致。

檢查數量:按每個檢驗批的絕緣導線配線總回路數抽查10%,且不得少于1個回路。

檢查方法:觀察檢查。

六、電纜敷設

絕緣導線在槽盒內應留有一定余量,并應按回路分段綁扎,綁扎點間距不應大于1.5m;當垂直或大于45°傾斜敷設時,應將絕緣導線分段固定在槽盒內的專用部件上,每段至少應有一個固定點;當直線段長度大于3.2m時,其固定點間距不應大于1.6m;槽盒內導線排列應整齊、有序。

七、導線連接

多芯鋁芯線應接續端子后與設備、器具的端子連接,多芯鋁芯線接續端子前應去除氧化層并涂抗氧化劑,連接完成后應清潔干凈。

八、礦物質電纜敷設

當符合下列條件之一時,電纜載流量應按工作溫度為70℃選擇:

1 沿墻、支架、頂板等明敷;

2 與其它種類電纜共同敷設在同一橋架、豎井、電纜溝、電纜隧道內;

3 敷設在其它由于電纜護套溫度過高易引起人員傷害或設備損壞的場所。
