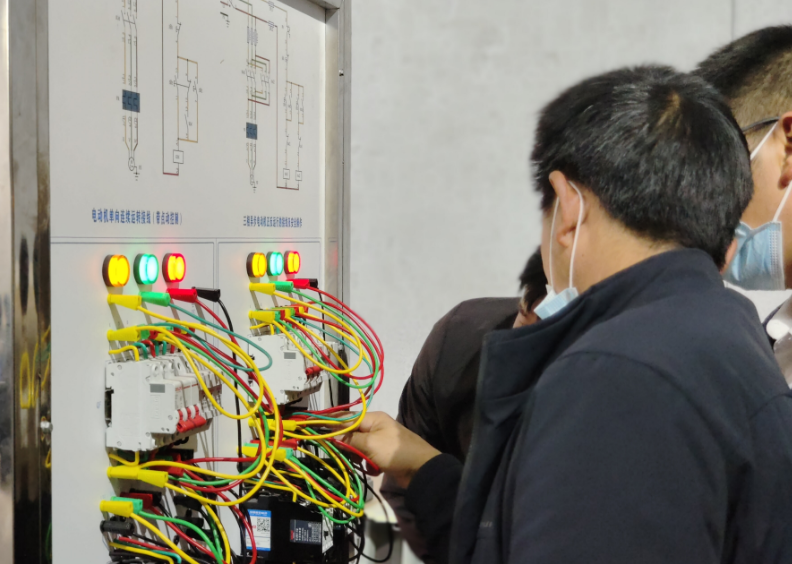

電工技術培訓內容：
第一周：電工基礎（安全用電法律法規）以及各種儀器儀表使用。
第二周：家庭電路布線（比如：一控、兩控，多控等），電氣設備安裝調試，線路的運行，維護，檢修等。
第三周：典禮拖動（機電及其各種控制電路，比如：電機直接啟動，電機星-三角起動，自耦變壓起動，異地控制，順序控制等）。
第四周：變電，配電，輸電以及二次回路的控制，運行，維護，檢修等。
建筑防雷接地工程工藝流程
施工準備→接地裝置安裝→引下線暗敷→避雷帶支架制作安裝→支架→避雷網安裝→避雷針安裝→接地電阻測試
基本知識：
1、防雷接地系統由接閃器、引下線、接地體三個部分組成。
2、接閃器有避雷針、避雷網、避雷帶等。
3、引下線敷設方式分為明設和暗設。
4、接地裝置分為人+工接地體和自然接地體。
要求：
1、材質符合規范和設計要求，連接可靠，防腐措施到位，接地系統暢通、完整。
2、利用建筑物基礎鋼筋做接地體和引下線連接規范，資料齊全；避雷帶、接地線安裝順直、美觀，固定牢固；屋面及外露金屬構件接地完整；設備金屬外殼及設備基礎接地無遺漏。
3、接地點標識清楚，防雷接地測試點齊全。
4、接地線搭接符合要求。
下面結合實例全面解析防雷施工的工藝做法：
1、室外接地線必須為熱鍍鋅材料，接地扁鐵厚度不得小于4mm，截面積不得小于100m²。
2、扁鋼與扁鋼搭接為扁鋼寬度的2倍，不少于三面施焊；圓鋼與圓鋼搭接為圓鋼直徑的6倍，雙面施焊；圓鋼與扁鋼搭接為圓鋼直徑的6倍，雙面施焊；扁鋼與鋼管，扁鋼與角鋼焊接，緊貼角鋼外側兩面，或緊貼3/4鋼管表面，上下雙側施焊。
3、利用底板鋼筋網作接地連接線時，接地跨接鋼筋應采用不小于Φ12的熱鍍鋅圓鋼；焊縫應飽滿并有足夠的機械強度，不得有夾渣、咬肉、裂紋、虛焊、氣孔等缺陷，焊接處的藥皮要敲凈。
4、利用柱主筋作防雷引下線時，當主筋采用螺紋連接時，螺紋連接的兩端應作跨接處理。
5、焊接平滑、無加渣、咬肉、虛焊
6、總等電位箱，必須做明顯的接地標識，標注文字性的說明
7、接地扁鐵敷設前應調直，敷設時應立放，不得平放，因為立放時散流電阻較��；焊接長度應為扁鐵寬度的2倍，并3面施焊，焊好后清除藥皮，素土內敷設的扁鐵必須刷瀝青做防腐處理。
8、利用結構柱柱主筋（直徑不小于Φ12mm）作防雷引下線時，在每層鋼筋綁扎時，按設計圖紙要求，找出全部所需主筋位置，用油漆做好標記。
9、避雷線彎曲處不得小于90º，彎曲半徑不得小于圓鋼直徑的10倍，轉彎部分支架應不大于0.3m。焊縫應飽滿并有足夠的機械強度，焊接處的藥皮要敲凈，焊接后必刷防銹漆兩道，面漆（銀粉漆）兩道。
焊接不得有夾渣、咬肉、裂紋、虛焊、氣孔等缺陷
10、屋頂接閃器如果采用混凝土支座，應將混凝土支座分檔擺放，在兩端支架間拉直線，然后將其它支座用水泥砂漿找平直，間距不得大于1.5米；當屋面為純防水層時，支座下面應放置一層厚度不小于3mm的橡膠墊，以防傷害防水層。
11、接閃器采用熱鍍鋅圓鋼時，搭接長度為圓鋼直徑的六倍，并應雙面焊接；如果采用熱鍍鋅扁鋼做接閃器時，搭接長度應不小于其寬度的2倍，至少3個棱邊施焊，放置時與埋地敷設相反，必須平放；焊接處焊縫應飽滿并有足夠的機械強度，不得有夾渣、咬肉、裂紋、虛焊、氣孔等缺陷，焊接處的藥皮要敲凈，焊接后必須刷防銹漆兩道，面漆（銀粉漆）兩道。
12、暗裝測試點一般距地為0.5米，一般應標以如圖所示樣的黑色記號；在檢修用臨時接地點處應刷白色底漆再標黑色記號，板面按裝時應與結構裝飾面平齊，且平直不歪斜。
13、避雷網鋼筋的安裝應順直、牢固，鋼筋不應有高低起伏和彎曲現象，水平及垂直偏差全長不大于10mm。鋼筋及附件均為熱鍍鋅件，避雷支持件固定牢固，能承受大于49N（5Kg）的拉拔力，間距均勻，直線部分間距不大于1m，支持件根部表面平整，觀感好。
14、建筑物屋頂上有突出物,如金屬旗桿、透氣管、金屬天溝、鐵欄桿、爬梯、冷卻水塔、電視天線等,這些部位的金屬導體都必須與避雷網焊接成一體。
15、突出屋面的鑄鐵金屬管道做防雷接閃器時，用管道吊件和避雷安裝附件相連。
16、避雷網鋼筋的安裝應順直，鋼筋無彎曲現象，平直度每2米檢查段允許偏差3／1000，全長不大于10mm。鋼筋及附件均為熱鍍鋅件，鋼筋規格符合設計要求，固定牢固。避雷支持件固定牢固，間距均勻，直線部分間距不大于1m，支持件根部表面平整，觀感好，圓鋼直徑不得小于8mm。
17、避雷線必須調直后方可進行敷設,彎曲處不應小于90°并不得彎成死角。引下線除設計有特殊要求外,鍍鋅扁鋼截面不得小于48mm2,鍍鋅圓鋼直徑不得小于Φ8mm。
18、支持件的間距必須均勻，水平直線部分其各支點的間距不應大于1m，垂直部分不大于 1.5m，彎曲部分為0.3m～0.5m，支架的安裝高度為100 ～ 200mm。
19、避雷針安裝時，先將支座鋼板的底板固定在預埋的地腳螺栓上，焊上一塊肋板，將避雷針立起、找直、找正后進行點焊，然后加以校正，焊上其它三塊肋板，最后將防雷引下線焊在底板鋼板上，清除藥皮刷防銹漆和銀粉漆各兩道。
屋頂金屬構件的防雷連接
20、屋頂避雷線應平直、牢固，不應有高低起伏和彎曲現象，距離建筑屋面應一致，當建筑物屋面有曲線時，避雷網應隨建筑物屋面曲線敷設；屋面明敷避雷網時，重要建筑可使用10m*10m的網格，一般建筑物采用20m*20m的網格，設計特殊要求除外。
21、接閃器在建筑物的變形縫處應做防雷補償措施
22、接地干線應設有為測試接地電阻而預制的測試點，盒蓋用可拆卸的螺絲螺母固定，盒蓋必須做接地標記，一般規定為黑色的接地符號和文字說明。
23、等電位箱的外表面要滿足建筑裝飾美觀要求，箱門（蓋板）上必有“等電位聯結端子箱，不可觸動”標識，顏色為黑色。箱門應與裝飾面平齊，不歪斜，無污染。
24、衛生間內作等電位連接，局部應與等電位端子箱LEB中的端子連接。衛生間在距地0.3m設一等電位端子箱，至金屬管道、金屬器具接地線采用PVC16管內穿BVR-4㎟銅線(黃綠雙色)可靠聯接，每根聯接線均由等電位端子箱單獨接出，接地線聯接后，墻面引出管口、接線盒及時封堵或封蓋。
25、變配電室明敷接地干線安裝：當沿建筑物墻壁水平敷設時，距地面高度250～300mm,且高度均勻一致；與建筑物墻壁間距10～15mm，且間距均勻一致。
