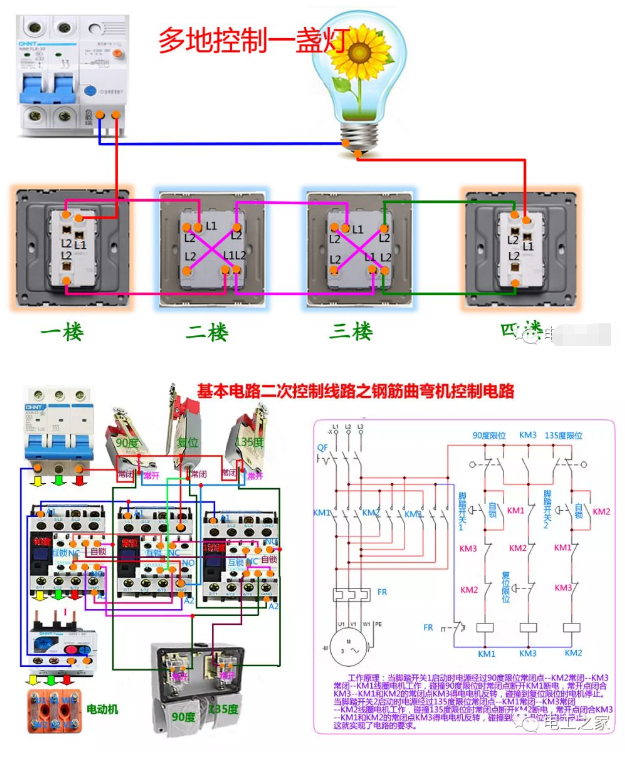

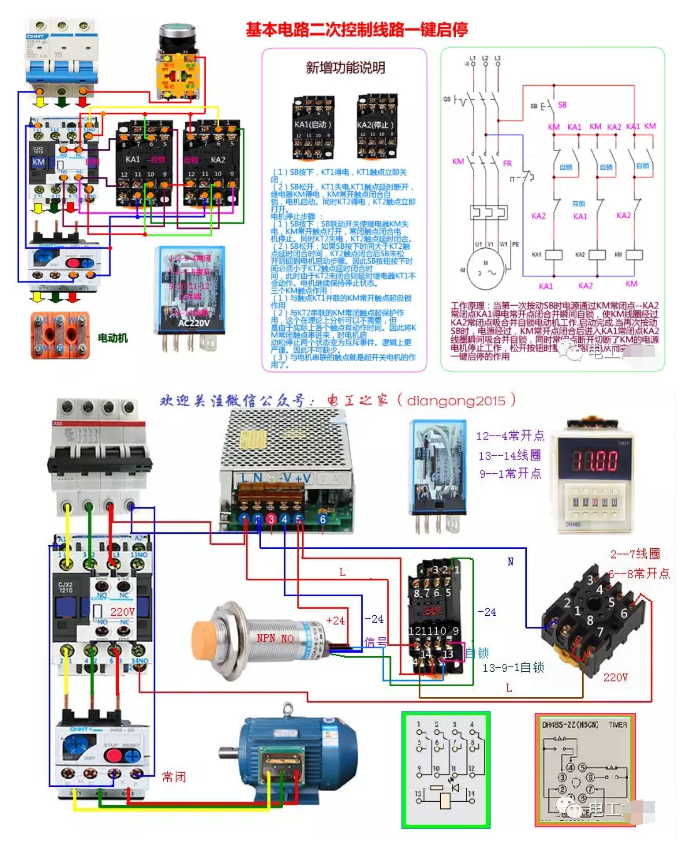

零基礎學電工,全彩實物圖講解電路-云南電工作業操作證考試

1、點動電路加自鎖



此電路是在自鎖的基礎上增加一個啟動按鈕更加方便的需要點動的適用場合代替了旋轉按鈕開關的作用。

SB1和SB2的常開點是并聯起來的,SB2的常閉點是串聯在自鎖電路里面的,從而實現了點動的功能。

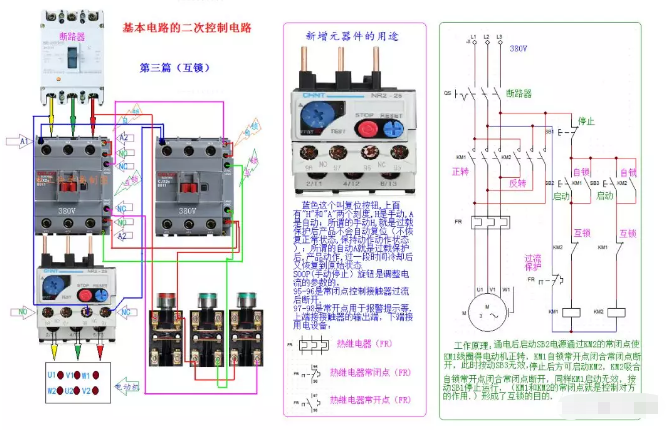

2、互鎖電路


工作原理:通電后啟動SB2,電源通過KM2的常閉點使KM1線圈得電,電機正轉,KM1自鎖常開點閉合常閉點斷開,此時按動SB3無效,停止后方可啟動KM2,KM2吸合后常開點閉合常閉點斷開,同樣KM1啟動無效,按動SB1停止運行,(KM1和KM2的常閉點就是控制對方的作用),達到了互鎖的目的.

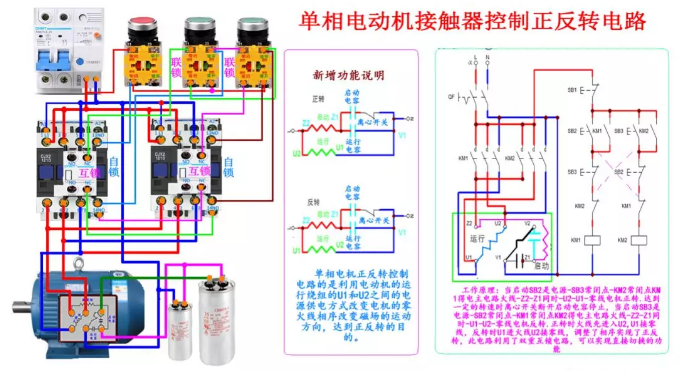

3.單相電動機接觸器控制正反轉電路



工作原理:啟動SB2按鈕使電源通過SB3常閉點-通過KM2常閉點使得KM1線圈得電,主電路火線Z2- Z1同時U2- U1-零線,電機正轉。達到一定轉速時離心開關斷開,啟動電容停止,當啟動SB3時電源通過SB2常閉點-KM1常閉點-KM2線圈得電,主電路火線Z2-Z1同時U1-U2零線電機反轉。正轉時火線先進入U(xiǎn)2, U1接零線,反轉時U1進火線U2接零線,調整了相序?qū)崿F(xiàn)了正反轉,此電路利用了雙重互鎖電路 ,實現了可以直接切換的功能。

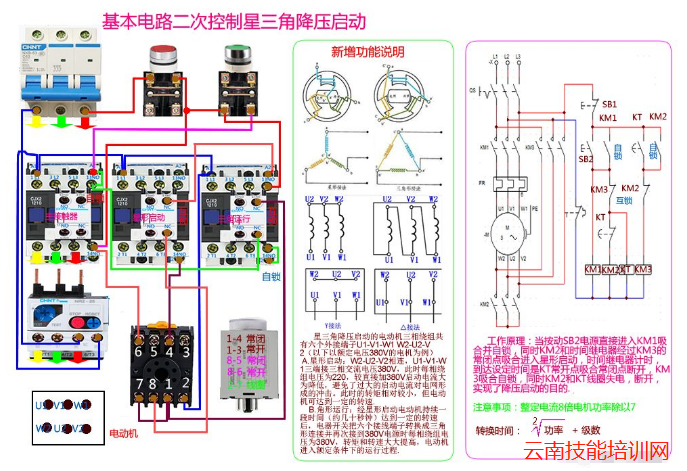

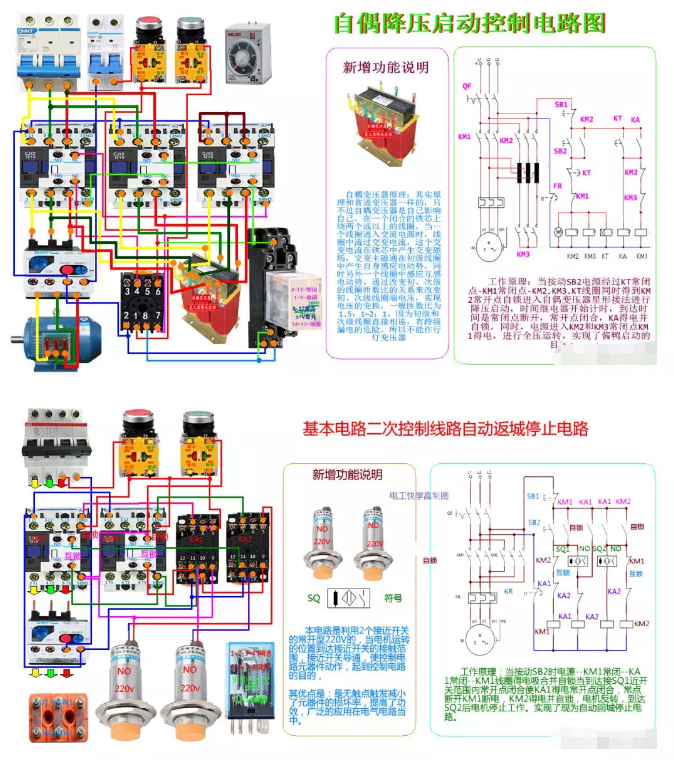

4.星三角降壓?jiǎn)?dòng)



工作原理:當按動SB2電源直接進入KM1吸合并自鎖,同時KM2和時間繼電器經過KM3的常閉點吸合進入星形啟動,同時時間繼電器記時,到達設定時間時KT常開點吸合常閉點斷開,KM3吸合形成自鎖,同時KM2和KT線圈失電,斷開,實現了降壓?jiǎn)?dòng)的目的

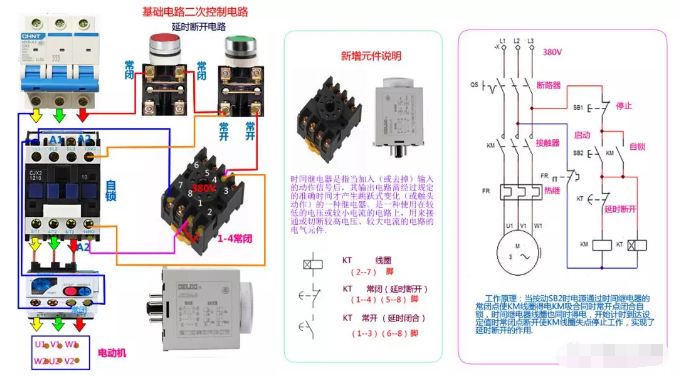

5.延時斷開電路



工作原理:當按動SB2時電源通過時間繼電器的常閉點使得KM線圈得電KM吸合同時常開點閉合自鎖,時間繼電器線圈也同時得電,開始計時到達設定時間常閉點斷開使得KM線圈失電停止工作,實現了延時斷開的作用

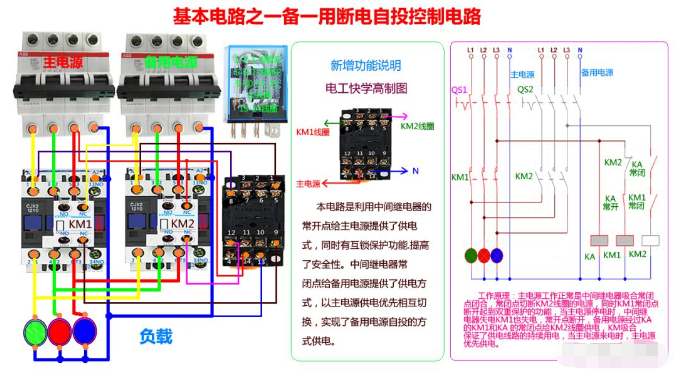

6.一備一用斷電自投控制電路



工作原理:主電源工作正常時中間繼電器吸合常閉點閉合,常閉點切斷KM2線圈的電源,同時KM1的常閉點斷開起到雙重保護的功能。當主電源停電時,中間繼電器失電KM1也失電,常開點斷開,備用電源經過KA和KM1的常閉點給KM2的線圈供電,KM2主觸點吸合,保證了供電線路的持續供電,當主電源來電時,   主電源優先供電。
