浮球開關3根線都是什么線？萬用表怎么判斷常開點NO和常閉點NC？

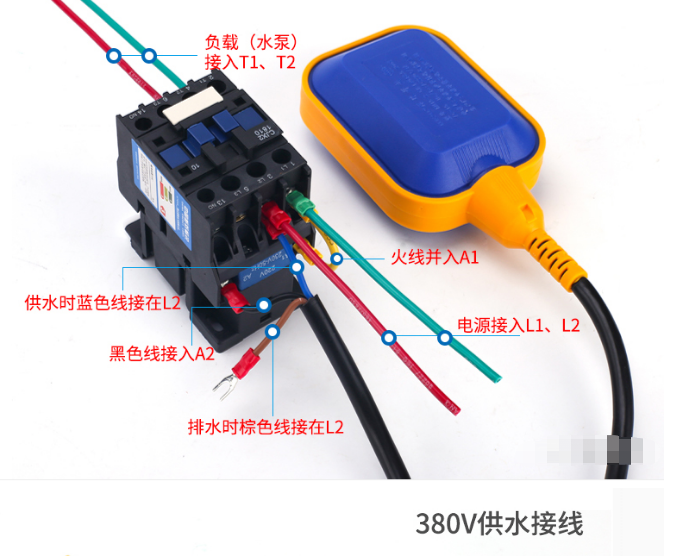

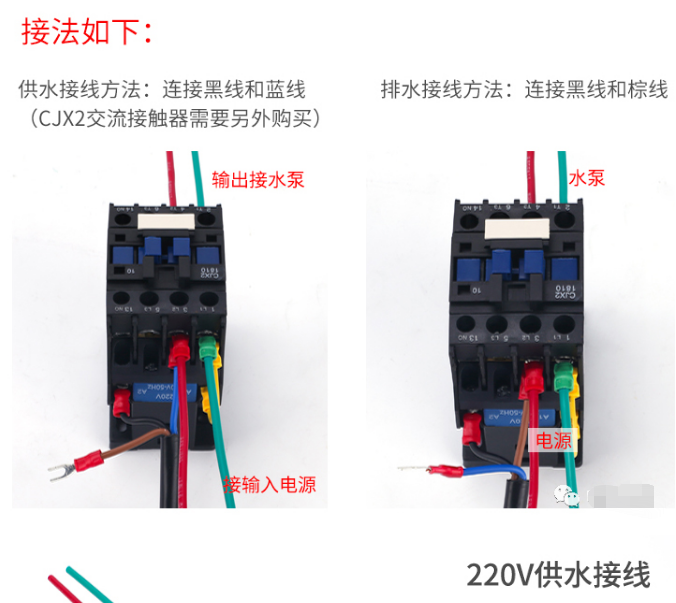

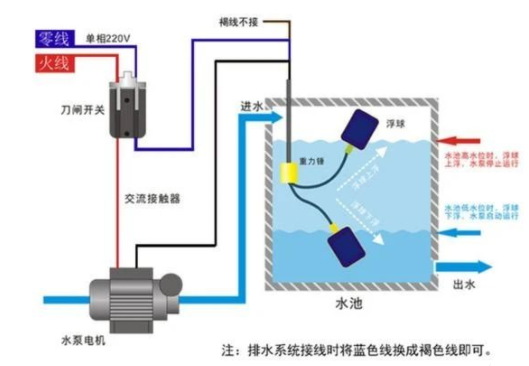

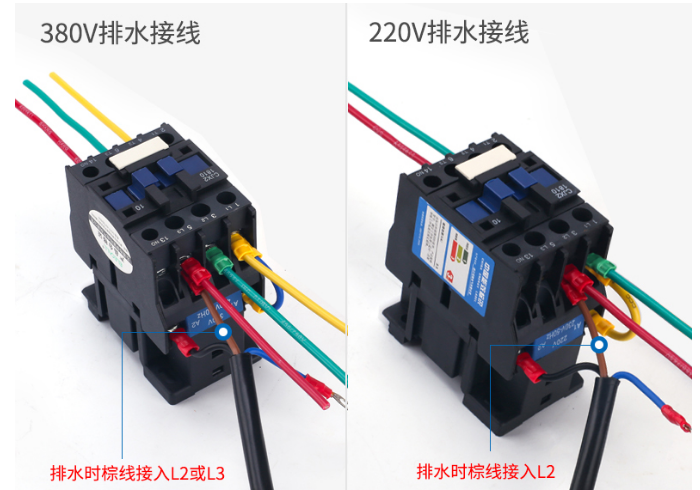

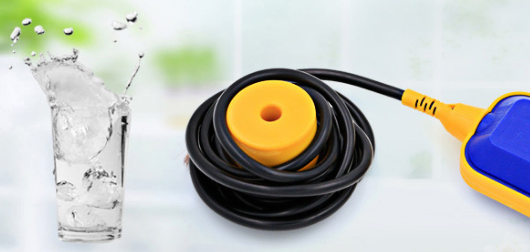

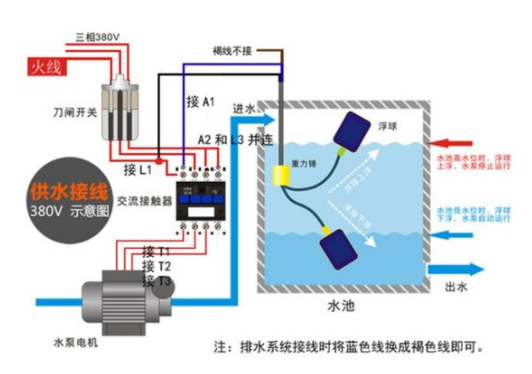

浮球液位開關是電力作業中經常都會用到的電路元器件，主要應用于排水和供水的電路里面，主要作用是間接控制電動機的啟動或者停止，用來排水或者自動上水，使用非常廣泛！
最近很多初學電工的師傅留言:浮球液位開關的三根線都是什么線？怎么區分常開點NO和常閉點NC？今天我們就重點來看看如何區分常開點NO和常閉點NC！

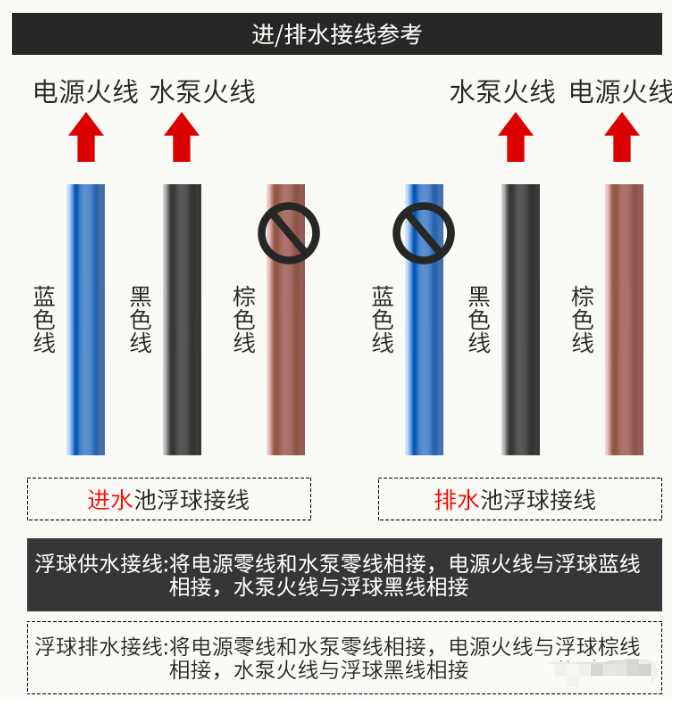

首先浮球液位開關的三根線可以肯定的是:這三根線不是電源線，更不是電機線，而是一根公共線，公共線的分別和另外兩根線構成一組常開點NO和一組常閉點NC，這就是三根線的具體意義，為了更好說明，三根線標記為1–2–3。
下面來看怎么找常開點NO和常閉點NC，萬用表檔位調至二極管檔或者蜂鳴檔。
首先浮球液位開關的常開點NO和常閉點NC是針對浮球自然下垂?fàn)顟B(tài)而言的，當浮球自然下垂時通過萬用表分別測量這三根線，能夠找到一組接通的常閉點NC，假設為1–3兩根線通，這個時候記下這兩根線，特別提醒:有且只有一組通的，即2-1不通，2-3不通！
當浮球上浮，拿起來的時候，萬用表測量剛才的常閉點NC，會發現已經斷開了，這個時候用這1，3號線分別和2號線測量通斷，找到一對通的兩根線，假設1-2是接通的，萬用表有反應，那么對比剛才1-3接通，就可以判定為1號線是公共線！
結論:首先測量出來的1-3是浮球常閉點NC，后面測量的1-2是浮球開關的常開點NO，其中1號線是公共線！
以上就是浮球液位開關常開點NO和常閉點NC的判斷方法，如果你有更好的方法，可以在評論區留言，一起交流，互相學習！
