水電安裝設計常用尺寸，家庭裝修水電隱蔽工程注意事項？

水電安裝設計過程中，在不同的地方安裝水電，所需要的尺寸也是有講究的：

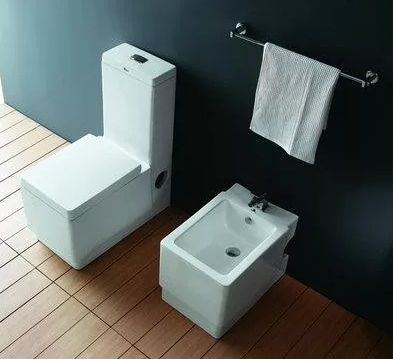

1、臺盆：50 cm 淋浴器：120cm 馬桶：20 cm 洗菜盆:40cm 拖布池：75 cm 洗衣機：120 cm 電熱水器：170 cm 燃?xì)鉄崴�器�?30 cm 浴缸: 35cm 混水閥冷熱水之間:15cm

2、廚房設備常用尺寸：廚柜操作臺高度是810－850mm；前后深度500mm-600mm操作臺面到吊柜底，高的尺寸是550mm左右，太高太低都不好；吊柜淋浴出水口距地1100mm

3、衛星電視外線放置居室朝南窗戶，常用的是西南方向?yàn)榕_(tái)灣華人直播（娛樂性，國語），東南為CNN、BBC、 HBO等全英文節目。根據個人喜好節目放置具體位置。

4、 插座位與原插座位保持相對一致的高度，一般為300-350mm

5、 雙控開關距地850mm

6、 壁掛電視電源位距地1100-1300mm高度在700左右，太高放置物品較費力，厚度300-350mm，抽油煙機高度在灶面到以上是一個標準的高度,如遇到特殊情況,可適當改動 機底的距離

為750mm

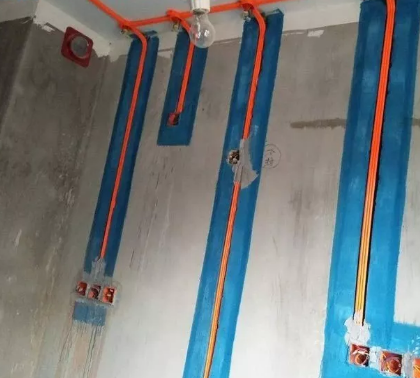

家庭裝修水電隱蔽工程注意事項

（一）、電工國標規定

家居中一般指弱電為電話、電視、寬帶等，強電為電源線。兩者不能同穿一根管內，平行距離為300mm以上。強電（220V或380V等電力線）弱電（電話 電視AV寬帶報警監控對講等傳送信號的線纜）在布線的時候堅決不能走在一起！平行走線套管鋪設相距50CM以上插座相距20CM以上而電視屬于弱電的較高 頻信號會對低頻的電話和寬帶信號有影響應分別套管鋪設！

一、一般規定

1 、本章適用于住宅單相人戶配電箱戶表后的室內強弱電電路布線及電 器、燈具安裝。

2 、配電箱戶表后應根據室內用電設備的不同功率分別配線供電；大功 率家電設備應獨立配線安裝插座。

3 、配線時，相線與零線的顏色應不同；同一住宅相線（ L ）顏色應統 一，零線（ N ）宜用藍色，保護線（ PE ）必須用黃綠雙色線。

4 、導線間和導線對地間電阻必須大于 0.5M Ω 。

5 、各弱電子系統均用星型結構。

6 、進線穿線管 2~3 根從戶外引入家用信息接入箱。出線穿線管從家 用信息箱到各個戶內信息插座。所敷設暗管（穿線管）應采用鋼管

或阻燃硬質聚氯乙烯管（硬質 PVC 管）。

7 、直線管的管徑利用率應為 50%~60% ，彎管的管徑利用率應為 40%~50% 。

8 、所布線路上存在局部干擾源，且不能滿足最小凈距離要求時，應采 用鋼管。

9 、暗管直線敷設長度超過 30 米時，中間應加裝過線盒。

10、暗管必須彎曲敷設時，其路由長度應 ≤ 15 米 ，且該段內不得有 S 彎。連續彎曲超過 2 次時，應加裝過線盒。

所有轉彎處均用彎管器完成，為標準的轉彎半徑。不得采用國家明令禁止的三通四通 等。

11、暗管彎曲半徑不得小于該管外徑的 6~10 倍。

12、在暗管孔內不得有各種線纜接頭。

13、電源線配線時，所用導線截面積應滿足用電設備最大輸出功率。

14、電線與暖氣、熱水、煤氣管之間的平行距離不應小于 300mm ， 交叉距離不應小于 100mm 。

15、穿入配管導線的接頭應設在接線盒內，接頭搭接牢固，涮錫并用 絕緣帶包纏應均勻緊密。

16、暗盒均應該加裝螺接以保護線路。

二、主要材料質量要求

1、電器、電料的規格、型號應符合設計要求及國家現行電器產品標準 的有關規定。

① 電源線：根據國家標準，單個電器支線、開關線用標準 1.5 平方毫 米線，主線用標準 2.5 平方毫米線；空調插座用 4 毫米 平方線；

② 背景音樂線：標準 2 × 0.3 平方毫米線

③ 環繞音響線：標準 100-300 芯無氧銅

④ 視頻線：標準 AV 影音共享線

⑤ 網絡線： 超五類 UTP 雙絞線

⑥ 有線電視線： 寬帶同軸電纜

2 、電器、電料的包裝應完好，材料外觀不應有破損，附件、備件應齊 全。

3 、塑料電線保護管及接線盒、各類信息面板必須是阻燃型產品，外觀 不應有破損及變形。

4 、金屬電線保護管及接線盒外觀不應有折扁和裂縫，管內應無毛刺， 管口應平整。

5 、通信系統使用的終端盒、接線盒與配電系統的開關、插座，選用與 各設備相匹配的產品。

三、施工要點：

1 、應根據用電設備位置，確定管線走向、標高及開關、插座的位置。

① 電源插座間距不大于3m，距門道不超過1.5m，距地面30cm。（國 際標準）

② 所有插座距地高度30cm。

③ 開關安裝距地 1.2~ 1.4m，距門框 0.15~ 0.2m。

2 、電源線配線時，所用導線截面積應滿足用電設備的最大輸出功率。

3 、暗盒接線頭留長 30 厘米，所有線路應貼上標簽，并表明類型、規 格、日期和工程負責人。

4 、穿線管與暗盒連接處，暗盒不許切割，須打開原有管孔，將穿線管 穿出。穿線管在暗盒中保留 5 毫米

5 、暗線敷設必須配管。

6 、同一回路電線應穿入同一根管內，但管內總根數不應超過 4 根。

7 、電源線與通訊線不得穿入同一根管內。

8 、電源線及插座與電視線、網絡線、音視頻線及插座的水平間距不應 小于500mm。

9 、穿入配管導線的接頭應設在接線盒內，接頭搭接應牢固，絕緣帶包 纏應均勻緊密。

10、連接開關、螺口燈具導線時，相線應先接開關，開關引出的相線 應接在燈中心的端子上，零線應接在螺紋的端子上。

11、廚房、衛生間應安裝防濺插座，開關宜安裝在門外開啟側的墻體上。

12、線管均采取地面直接布管方式，如有特殊情況需要繞墻或走頂?shù)脑?，必須事先在協議上注明不規范施工或填寫《客戶認可單》方可施工.

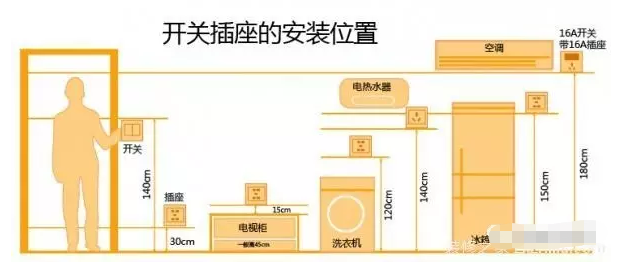

（二）、關于插座安裝高度：（以下所標注的高度，均是地面鋪設完成后的高度，因此應該明確地面材料鋪設后的尺寸給與預留）

01.關于壁掛電視插座安裝高度：一般壁掛電視屏幕地面距離地面宜750mm，插座高度宜850mm~1000mm高，再?gòu)拇烁叨鹊腁V線至電視柜背面引 一條Φ50mm的PVC管穿線使用，但某些壁掛電視背面有鋼板固定，插座安裝次高度將對電源線、AV線茶油厚度的裝卸等等帶來許多不便，因此也可以把插座 安裝在距離臺面100mm位置（插座底部與臺面距離），這樣，裝卸電源線、AV線極為方便，但此方法的最大缺點是引至壁掛電視的電源線、AV線等等外露， 部分人看來影響美觀。

上” 02.關于開關位置安裝高度：開關安裝高度宜1.35米或1.4米高，同時主張洗臉臺邊的刮須插座同此高度。

03.關于壁掛空調插座安裝高度：壁掛空調插座安裝高度宜2.0米或2.1米，選三孔帶開關插座，安裝高度要便于成年人手可以接觸位置。

04.關于柜式空調插座及普通插座：關于柜式空調插座及普通插座宜插座底部距離鋪設完成后的地面0.3米。

05.關于臺面上的插座：如床頭柜、化妝臺、臥室電視柜、客廳電視柜、寫字臺、廚房操作臺臺面上的插座，宜插座底部距離臺面100mm。

06.茶幾、大班桌盤插座：此插座與普通插座安裝高度一樣，宜插座底部距離地面0.3米。

07.關于地插：家居空間不主張安裝地插，公共空間可以適當安裝地插，地插位置和高度視情況而定。

（三）、水電怎樣驗收:

1)、電氣產品是否是符合有關標準的合格產品。

2)、電氣線采用阻燃型暗管鋪設，導線在管內不應有結頭和扭結。

3)、禁止將導線直接埋入抹灰層內。

4)、“火線進開關，零線進燈頭”，插座接線應符合“左零右火接地在的規定。

5)、空調及大功率電器應單獨設管,電線宜用4平方毫米線。

6)、電源線、電視線、電話線不得裝入同一個管道內。

7)、開關、插座安裝牢固，位置正確，蓋板端正，緊貼墻面，四周無縫隙。電氣工程安裝之后，應進行電氣通電，燈具試亮，開關控制等。工程竣工后，應向客戶提供配線施工圖，標明導線規格及走向。

8)、電管拐彎處禁止用彎頭，必須用彈簧穿進管子內彎，正常情況下彎頭數量不超過3個。

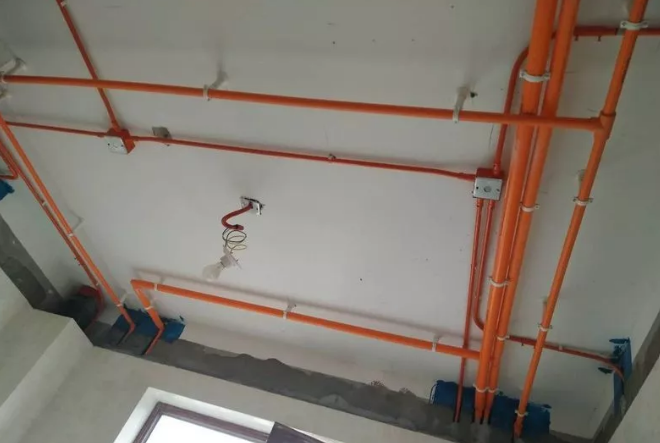

其次，管線的安裝應該：

1、管道排列合理，鋪設牢固，橫平豎直，開關、閥門安裝平整，使用靈活、方便

2、隱蔽工程，先要驗收后再封閉，一方面你知道做了多少，另一方面知道是怎樣做的。例如水改工程，開槽后槽內做沒有做防水 。做試壓后《打壓到10個氣壓

30分鐘》有無滲漏，出水是否通暢，水表運轉是否正常。給水管道及附件連接嚴不嚴密，這些隱蔽工程，不能出問題，出了問題，維修都困難。因此正規公司對這一塊特別重視，他們往往有專門的水電施工隊伍負責安裝。有專門設備檢測

3、廚房，衛生間要做防水，要做24小時閉水實驗，不滲漏的可以不做。重新鋪磚或安裝潔具破壞了防水的要重做。淋浴區做到1。8米高

4、衛生間的地面應該向地漏傾斜，使水能自己流入地漏，不積水。

（四）、關于施工的問題:

1、電源管道一定不能省錢，特別是埋墻管道，不然到時出問題了，想補救也難；

2、埋墻管道如果允許的話，最好做預制管道，預制管道是所有管道是獨立的，不存在三岔管道，這樣的話，就算要更換線路，或者增加線路，只要利用管道引導線很容易就可以實現；

3、電源、數據、電視、音響管道獨立分開，由于交流電源磁場現象，不分管道，容易產生信號干擾，就想一些人的電視不知道為什么就是沒有人家的清晰，不知道為什么自己上網老要重?fù)芤粯樱?/p>

4、電源線一定不能夠使用多股線（芯線由多股細銅線絞成），多股線一則散熱不良，單芯帶負荷能力差，最重要的就是它容易產生電腐蝕（氧化），一旦氧化就容易斷芯、發熱；

5、電源線一定要入管道，一則保護電源線，2則防潮防短路；

的電路短路發生吧？

6、購買電源線一定要買2層保護皮電源線，這樣的電源線是會影響散熱，但我相信大家都不希望自己

7、銅線多于220V交流電來說，一般情況下一平方可以安全通過3~4A的電，根據這個原則，估算自己的電器功率，再預留一點余度，選購適合線徑的電源線，一般來說家用電源線使用最多的是4平方線和2。5平方線；

8、電源線路要根據功能分路處理：

-1)、空調一路，線徑4平方；

-2)、熱水器一路，線徑4平方；

-3)、插座一路（2。5末端/4平方始端）；

-4)、照明一路2。5平方；

9、然后再按照不同地域分開：

1）廚房線路建議使用4平方線，因?yàn)閺N房里有很多大功率的電器，比如冰箱、消毒柜、洗碗機 、抽油煙機等；2）衛生間線路最好獨立，因?yàn)樵搮^(qū)域水氣大；

10、在配線柜里要裝上空氣開關和漏電開關，一般說廚房、衛生間、電熱水器、插座這些線路需要加上漏電開關，照明一般不裝，只裝空氣開關就行了，空氣開關的容量根據估算使用功率而定；

11、鋪管道時，一定要檢查，一定要保證所有線路均入管，管間接頭一定不能省接頭,所有電源線不能在管道中駁接，保證在管道中的電源線是一條完整的線，駁接點應該設在開關、插座等外露的地方！

（五）、電話線、網絡線、有線電視線如何布線？

電話線、網絡線、有線電視線及音響線稱之為弱電線。隨著家庭生活的智能化，弱電線路的預設不容忽視。家庭裝修中，電話線、網絡線、有線電視線的布設需注意以下幾點：

1.

避開強電線：弱電信號屬低壓電信號，抗干擾性能較差，所以弱電線地走線應該避開強電線（電源線）。國家標準規定，電源線及插座與電視線及插座的水平間距不應小于50厘米。

2.

注意防潮：插座下邊線以距地面30厘米左右為宜。一般來說，這些弱電線常常在房頂或地板下布線，所以為了防潮和更換方便，這些線的外面都要加上牢固的套管，并在加上套管前檢查線是否有斷路或短路。

3.

預留足夠插孔：考慮到家庭生活的發展和需要，一般客廳、每個臥室都要預留埋設電話線、網絡線、有線電視線插孔各1~2個，并且要分布在不同墻面，以便于電 器擺設位置的變化。衛生間、廚房也可根據需要考慮是否預留一個電話插孔，餐廳也可考慮是否預留一個預先電視線插孔，以備就餐時看電視用。

4.

集中控制：隨著網絡和信息時代的到來，一個家庭安裝兩部電話或多機上網，以是很平常的事。為保證各種線的對接質量，且方便維修，最好為家中的電話線和網絡 線設計一個集中控制單元。可以根據網絡線進室的位置選擇門廳、過道、書房上方等某個地方，設計一個小線盒（形狀如電源分線盒），將所有外部進戶的電話線、 網絡線、有線電視線線到達這個線盒，同時家中每個房間的電話插孔、網絡插孔、有線電視插孔的線也必須到達這個線盒，可以根據家庭需要在線盒內進行連線。為 保證信號質量需要在線盒內加一個電視信號多路分支適配器，如果家中多臺計算機上網，還需備一個網絡集線器。

（六）、電工系列常見的問題主要有：

配電線路的斷路、路、電視信號微弱、電話接收干擾等等。那為什么會產生這些問題呢？

1、線路接頭過多及接頭處理不當是突出原因。有些線路過長，在電工操作時會有一些接頭產生。但由于一些電工師傅受技術水平限制或責任心不強，對接頭的打線、絕緣及防潮處理不好，就會發生斷路、短路等現象。

預防技巧：線路盡量減少接頭。如果必須接線，配電線路要打好接頭，做好絕緣及防潮，有條件的話（在適當?shù)墓こ虉?bào)價之下）還可以“涮錫”或使用接線端子；電視天線的同軸電纜接線最好使用分置器或接線盒，電話線路與電視線路做法差不多。

2、做隱蔽處理的線路沒有套管。套管是為保護隱蔽的線路不被破壞，如果在該套管時不套或使用不適當?shù)奶坠埽�施工�?dāng)中或今后使用時不能避免線路的損傷，會為您留下隱患。

預防技巧：墻壁的隱蔽線路使用PVC硬質線管，注意與線號配套；盡量減少地面走線。萬一要在地面走線，考慮到今后會長期處于受壓狀態，施工當中會受影響，所以最好使用水煤氣管內套PVC管再安線，而且要固定好，不讓它移動。

3、做好的線路受到后續施工的破壞。常見的主要有：墻壁線路被電錘打斷、鋪裝地板時氣釘槍打穿了PVC線管或護套線。

預防技巧：在做好的隱蔽線路做上標記，避免被下道工序施工人員無意中破壞。

4、配電線路不考慮不同規格的電線有不同的額定電流，“小馬拉大車”造成線路本身長期超負荷工作。配電線路電線的選用要注意它的額定電流。

5、各種不同的線路走同一線管。如把電視天線、電話線和配電線穿入同一套管，使電視、電話的接收受到干擾。電視天線線路、電話線路分別走套管。

6、盡可能地減少不必要的接頭、使用合適的線管，都是線路施工時應該注意的。
