照明電路負荷量及斷路器整定電流生活中用電常識！

一：照明電路負荷量

照明線路是我們生活中最基本的線路，很多時候，這些專業的東西看起來高大上，其實，弄明白了，就很簡單，大家都可以會！

照明線路的負荷量用一句話總結出來，簡單，易懂：

照明電壓二百二，一安二百二十瓦。

解釋

照明供電線路指從配電盤向各個照明配電箱的線路，照明供電干線一般為三相四線制，負荷為4kW以下時可用單相。

照明配電線路是指從照明配電箱接至照明器或插座等照明設施的線路。

在220V單相照明電路中，根據公式有P=UI=220I

式中，P為220V照明電路所載負荷容量即總功率(W)，U為220V電壓，I為實測電流。

不論是供電還是配電線路，只要用鉗型電流表測得某相線電流值，然后乘以系數220，就是該相線所載負荷容量。

例如,采用鉗形電流表從配電箱處測量某照明電路相線的電流為21A，根據上述口訣，該電路此時所載的照明負荷量為：P=220V×21A=4620W

測電流求線路的負荷容量數，可幫助我們迅速分析配電箱內保護熔體經常熔斷和配電導線發熱的原因等。

本口訣介紹的估算方法主要適用于白熾燈照明電路。對于設置有熒光燈、節能燈及其他家用電器的照明電路，其計算結果誤差較大，但也有一定的參考價值。

對于不是專業的大家來說，也足夠了。

二：斷路器整定電流

斷路器，很常見，包括照明，動力等線路，都有使用。下面是經驗口訣，后面有解釋：

斷路器的脫扣器，整定電流容量倍。

瞬時一般是二十，較小電機二十四。

延時脫扣三倍半，熱脫扣器整兩倍。

自動斷路器常用于籠型電動機的供電線路，照明線路中，作為不頻繁操作的電源總開關。

如果操作頻繁,可加串一只接觸器。斷路器利用其中的電磁脫扣器(瞬時)作為短路保護，利用其中的熱脫扣器(或延時脫扣器)作為過載保護。

斷路器的脫扣器整定電流值計算是電工常遇到的問題，本口訣介紹了已知籠型電動機的容量，求算其控制電路中的斷路器脫扣器整定電流的方法，即整定電流值和所控制的籠型電動機容量千瓦數之間的倍數關系。

“延時脫扣三倍半，熱脫扣器整兩倍”說的是作為過載保護的自動斷路器，其延延時脫扣器的電流整定值可按所控制電動機額定電流的1.7倍選擇，即3.5倍千瓦數選擇。

熱脫扣器電流整定值，應等于或略大于電動機的額定電流，即按電動機容量千瓦數的2倍選擇。

應用技巧：

斷路器整定可分為多種情形。

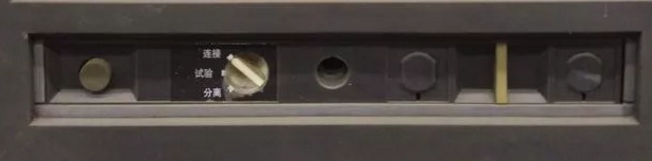

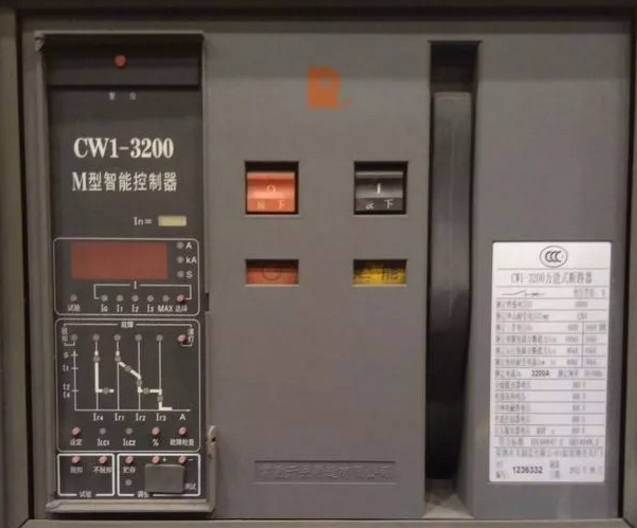

1)萬能式斷路器一般般帶有電子脫扣器，可以在出廠前整定，也可以在安裝現場整定，但需要用調試儀器。

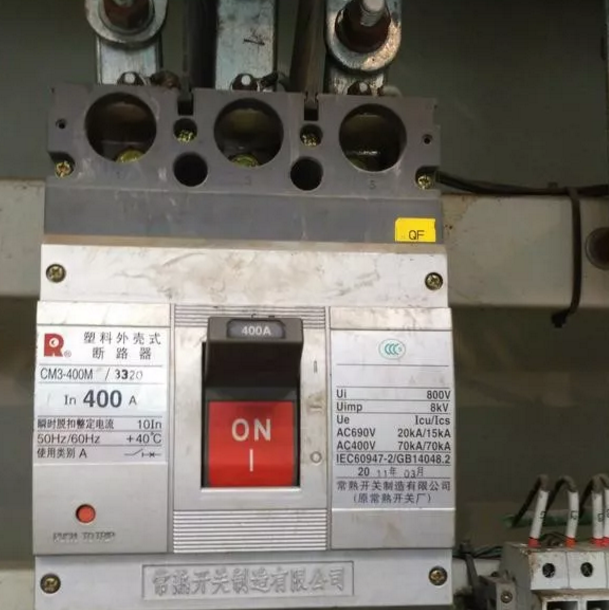

2)塑殼斷路器熱磁脫扣性能一般是出廠前就固定的(與產品制造工藝有關,特殊要求要定做),也有可以現場進行整定的，但需要帶電子脫扣器附件。通常塑殼斷路器是根據樣本技術參數進行選擇(如短時脫扣曲線、長延時脫扣曲線、瞬時脫扣過流倍數等)。

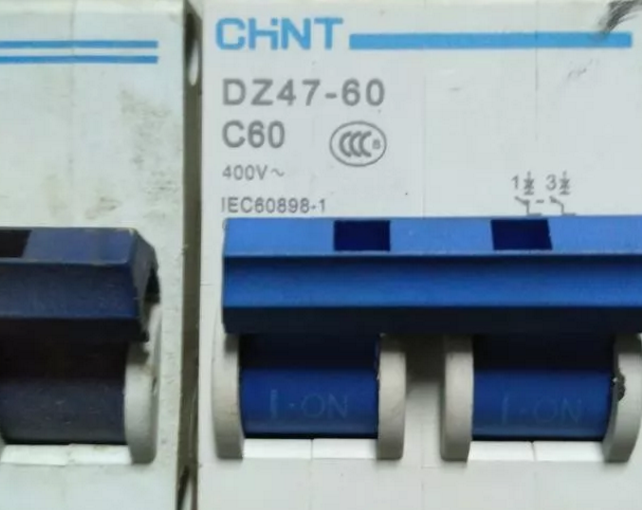

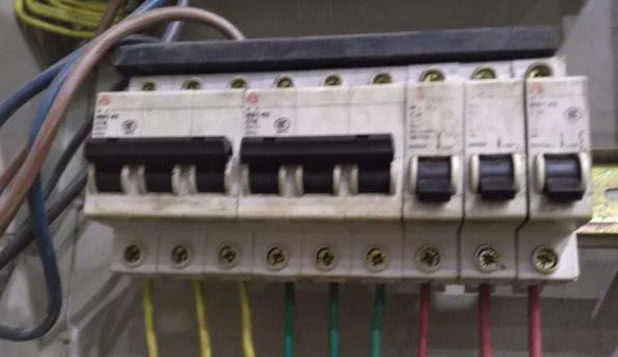

3)微型斷路器終端配電用，不用整定(大致分7~10倍瞬斷和10~14倍瞬斷兩大類，分別用于照明電動機負荷)，雖然名牌產品也有熱脫扣調節螺釘,但不易掌握準確度。

特別注意：整定電流和額定電流是兩回事，不能混為一談。

對斷路器的整定電流進行調整,可確保在要求的跳間電流時能夠可靠動作，以達到保護供電設備的目的。

不同的設備有不同的保護配置,不同的配置有不同的整定方法，必須根據保護設備的種類、形式、保護要求、現場情況進行整定和調校。
