弧焊電源的型號及主要技術特性

（1）弧焊電源的型號

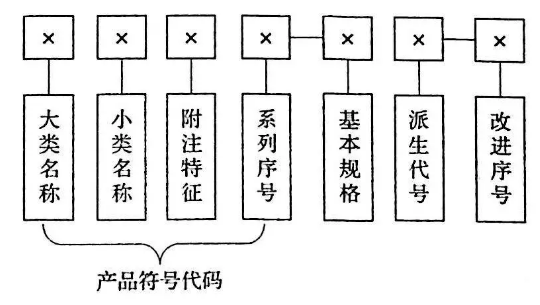

1）型號編制規則我國電焊機型號按國標《電焊機型號編制方法》（GB/T 10249—2010）規定編制，產品型號由漢語拼音字母及阿拉伯?dāng)?shù)字組成，電焊機產品型號的編制規則如下∶

①產品符號代碼。型號的第一位～第四位代表產品符號代碼。產品符號代碼中，前三位用漢語拼音字母表示;第四位用阿拉伯?dāng)?shù)字表示。附注特征和系列序號用于區別同小類的各系列和品種，包括通用和專用產品。如果第三位、第四位不需要表示時，可以只用第一、第二位表示。當可同時兼作幾大類焊機使用時，代表焊機大類名稱的字母可按主要用途選取如果產品符號代碼的前三位的漢語拼音字母表示的內容，不能完整表達該焊機的功能或有可能存在不合理的表述時，產品符號代碼可以由該產品的產品標準規定。

電焊機部分產品符號代碼及含義見表 3—1。其中，首字母 B、A、Z的產品符號代碼均屬于弧焊電源。

②基本規格。型號的第五位代表焊機的基本規格，用數字表示。電弧焊機的基本規格用額定焊接電流表示，單位為安培（A）。但是，限制負載的手工金屬弧焊電源的基本規格是額定最大焊接電流。

③派生代號。型號的第六位代表派生代號，用漢語拼音字母表示。

④改進序號。型號的第七位代表改進序號，用數字表示。改進序號按產品改進程序連續編號。

型號中第六、第七位如不用時，可空缺。

2）弧焊電源型號實例 BX3—300 型號含義為∶具有下降外特性動圈式交流弧焊變壓器，額定焊接電流為 300 A。

ZX5—500 型號含義為∶晶閘管式弧焊整流器，具有下降外特性，額定焊接電流為 500 A。

ZX7—400 型號含義為∶ 具有下降外特性的逆變多呱焊整流器，額定焊接電流為 400 A。

（2）焊條電弧焊弧焊電源銘牌

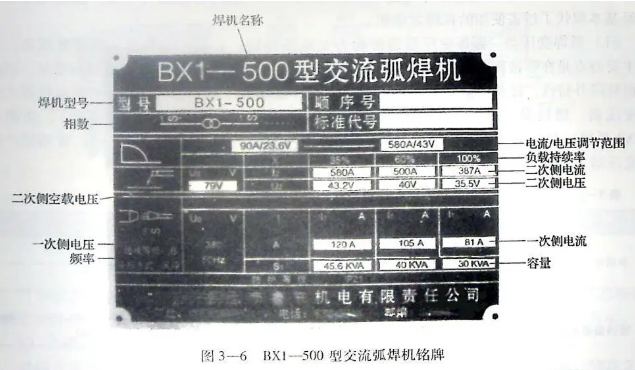

1）銘牌的作用 銘牌標明了焊機的名稱、型孑戰各項主要技術參數，可供安裝、使用、維護等工作參照。銘牌還標明產品編號、生產華月、制造廠等。銘牌也是產品符合有關標準的合格證。下面以 BX1—500 型交流弧焊機銘牌〈圖3—6）說明這些參數的含義。

2）銘牌中的主要參數

①負載持續率�；『鸽娫吹臏厣�既與焊接電源大小有關，又與弧焊電源的工作狀態有關。連續焊接和斷續焊接電源的溫升不一樣，以負載持續續率這個參數來表示焊接電源的工作狀態。在焊條電弧焊的連續工作中，因更換焊條及清理等需要剪短電弧，即電弧焊電源的負載持續率，即：負載持續率=t/T×100%。

500 A 以下的焊條電弧焊用弧焊電源的工作周期定為5min,弧焊電源工作狀態是斷續的，負載持續（電弧燃燒）3 min，其負載持續率就是60%。電焊機技術標準規定，焊條i弧焊電源的額定負載持續率為60%，輕便型電弧焊電源額定負載持續率可取 15%、25% 35%。

②許用焊接電流。使用弧焊電源時，不能超過銘牌上規定的負載持續率下允許使用的效接電流，否則焊機會因溫升過高而燒毀。為保證焊機的溫升不超過允許值，應根據弧焊電i的工作狀態確定焊接電流大小。例如，當 BX1—500 型弧焊電源的負載持續率是 60%時，i用的最大焊接電流為500 A;如果其負載持續率為100%時，許用焊接電流僅387 A;當其鄉載持續率為35%時，許用焊接電流可達 580 A。也就是說，雖然 BX1—500 型弧焊電源的定焊接電流只有 500 A，但最大焊接電流可超過 500 A。

③一次側電壓。即弧焊電源的輸入電壓，是弧焊電源所要求的網路電壓。例如，BX1- 500 型弧焊電源的接入單相 380 V 電網，容量為40 kVA。

④二次側空載電壓。它表示弧焊電源輸出端的空載電壓。例如，BX1—500 型弧焊電l的空載電壓為 79 V。
