常用焊條電弧焊弧焊電源

目前，我國焊條電弧焊用弧焊電源有弧焊變壓器、弧焊整流器和弧焊逆變器等。常用有 BX1 系列、BX3 系列交流弧焊電源和 ZX5 系列、ZX7 系列直流弧焊電源。直流弧焊電已經基本取代了過去使用的弧焊發電機。

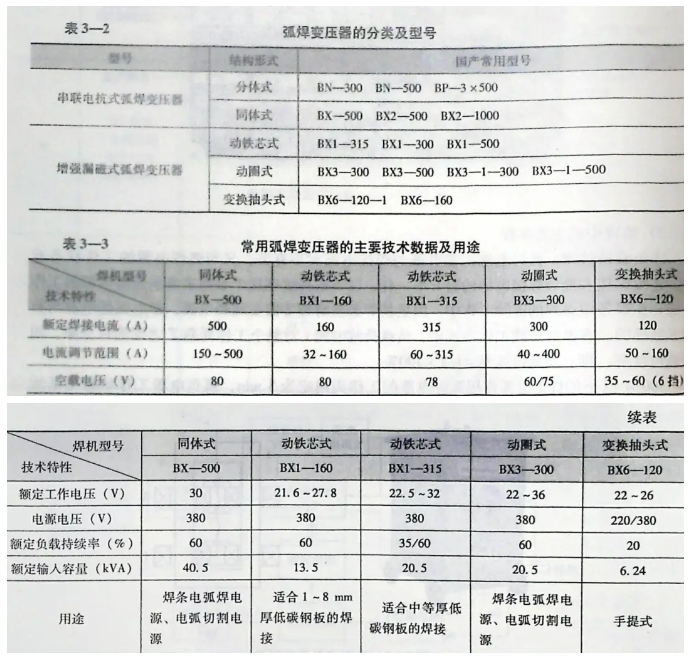

（1）弧焊變壓器 弧焊變壓器通常稱為交流弧焊機。它是一種特殊的降壓變壓器的主要特點是在焊接回路中增加1個阻抗，阻抗上的壓降隨著焊接電流的增加而增加、以獲得陡降外特性。按獲得陡降外特性的方法不同，弧焊變壓器可分為2類∶串聯電抗器式焊變壓器、增強漏磁式弧焊變壓器。增強漏磁式可分為動鐵芯式（BX1 系列）、動（BX3 系列）和變換抽頭式（BX6 系列）。弧焊變壓器的分類及型號見表3—2。常用國產焊變壓器主要技術數據見表3—3。

1）動鐵芯式弧焊變壓器

BX1—315 型弧焊變壓器屬于增強漏磁式，其結構如圖3—7b 所示。一次側繞組分別在動鐵芯兩側，一次和二次分成上下2部分繞組，固定在主鐵芯柱Ⅰ上。中間鐵芯柱Ⅱ可移動，可以改變一次側繞組和二次側繞組的漏抗，實現焊接電流的調節，滿足焊接要求。動鐵芯的位置由電流指針表示。

可動鐵芯由螺紋絲杠控制。轉動焊接電流調節手柄，則絲杠轉動，從而帶動動鐵芯移動。動鐵芯向外移動，則焊接電流增大;動鐵芯向內移動，則焊接電流減小，如圖 3—7c 所示。

2）動圈式弧焊變壓器 BX3—300 型動圈式弧焊變壓器外形如圖 3—8a 所示。

動圈式弧焊變壓器結構如圖 3—8b 所示。鐵芯呈口形; 一次側繞組分2 部分，繞在2個鐵芯柱的底部;二次側繞組也分2 部分，裝在鐵芯柱非導磁性材料做成的活動支架上，憑借手柄轉動螺桿使之沿鐵芯上下移動。通過改變一次側、二次側繞組間的距離，來改變它們間的漏抗，從而調節焊接電流。一次側、二次側繞組間的距離越大，漏抗越大，焊接電流越小。

（2）弧焊整流器 弧焊整流器是一種將交流電變壓、整流轉換成直流電的弧焊電源�；『刚�流器有硅弧焊整流器、晶閘管弧焊整流器、晶體管弧焊整流器等。隨著大功率電子元件和集成電路技術的發展，晶閘管式弧焊整流器已逐步代替弧焊發電機和硅弧焊整流器。

晶閘管弧焊整流器是一種電子控制的弧焊電源。它利用晶閘管來整流，以獲得所需的特性及調節電流、電壓。晶閘管弧焊整流器具有耗材少、質量輕、節電、動特性及調節揮好等優點。常用國產晶閘管弧焊整流器技術參數見表 3-—4。1）晶閘管弧焊整流器的組成與控制原理 ZX5—400型晶閘管弧焊整流器采用全集成路控制電路、三相全橋式整流電源，外形如圖 3—9 所示。它主要由三相主變壓器、晶閘管組、直流電抗器、控制電路、電源控制開關等組成。ZX5 系列晶閘管弧焊整流器的電氣原理方框圖如圖 3-10 所示。

焊機啟動，網路電源向焊機供電。三相主變壓器將三相網路電壓降為幾十伏的交流電壓，通過晶閘管組整流和功率控制，經直流電抗器濾波和調節動特性，輸出所需要的直流焊接電壓和電流。采用電子觸發電路以閉環反饋方式來控制外特性。控制原理是∶ 將電壓和電流反饋信號 mU_f、nl_f與給定電壓和電流 U_g、I_g進行比較。并改變觸發脈沖相位角，以控制大功率晶閘管組導通角，從而獲得平特性 （用于 C0₂體保護焊細絲等速送絲）、下降外特性（用于焊條電弧焊或變速送絲熔化極焊接）等現對焊接電流和電壓的無級調節。如圖 3—10 所示，通過運算放大電路把反饋電壓信號定電路電壓比較后的電壓進行放大，并送到脈沖移相電路，從而實現對外特性的控制和工藝參數的調節。

2）晶閘管弧焊整流器的特點

①電源的動特性好，電弧穩定，熔池平靜，飛濺小，焊縫成形好，有利于全位置焊接。

②電源中的推力電流裝置在施焊時可保證引弧容易，焊條不易黏住熔池，操作方便，可遠距離調節電流。

③電源中加有連弧操作 （是指在焊接過程中電弧連續燃燒，不熄滅）和滅弧操作 （為了熄滅電弧。將焊條向運條方向的后下方作劃挑動作）選擇裝置。當選擇連弧操作時，可以保證電弧拉長，不易熄弧。當選擇滅弧操作時，配以適當?shù)耐屏﹄娏骺梢员ＷC焊條一接觸焊件就引燃電弧，電弧拉到一定長度就熄弧，并且滅弧的長度可調。

④電源控制板全部采用集成電路元件，出現故障時只需更換備用板，焊機就能正常使用，維修很方便。

（3）弧焊逆變器（ZX7 系列）它是一種新型、高效、節能的直流弧焊電源（圖3—11），迅速得到推廣和使用。

它具有效率高、體積小、電弧穩定性好、操作容易、維修方便、焊接質量高等優點，適用于需要頻繁移動焊機的焊接場所。它作為直流弧焊電源的更新?lián)Q代產品，已普遍受到各個國家的重視。國產 ZX7 系列逆變式弧焊電源的技術數據見表 3—5。

1）逆變式弧焊電源的組成與基本原理 逆變式弧焊電源主要由三相全波整流器、逆變器、中頻變壓器、低壓整流器、電抗器及電子控制電路等部件組成。逆變式弧焊電源基本原理方框圖如圖 3—12 所示。

逆變式弧焊電源通常采用單相或三相50 Hz 工頻交流電，經輸入整流器整流和濾波器濾波，變成600 Hz 的高壓脈動直流電，然后通過大功率電子元件構成的逆變器（晶閘管、晶體管或場效應管）組的交替開關作用，變成幾千赫茲至幾萬赫茲的中頻高壓交流電，再經中頻變壓器降至適合焊接的幾十伏電壓，并借助電子控制電路和反饋電路（M、G、N 等組成）以及焊接回路的阻抗，獲得弧焊所需的外特性和動特性。如果需要采用直流進行焊接，還需經輸出整流器 VD2 整流和經電抗器 L2、電容器 C2 的濾波，把中頻交流電變換為直流電輸出。簡而言之，逆變式弧焊電源的基本原理可以歸納為∶

2）晶閘管式逆變弧焊電源的優點 ZX7 系列晶閘管式逆變弧焊電源（也稱為變頻式焊電源）與其他類型直流弧焊電源相比有以下優點∶

①其質量輕、體積小。晶閘管式逆變弧焊電源空載電壓的基本公式為∶U=4.44/NSB式中 U--弧焊電源的空載電壓，V;

                f--變壓器外接電壓的頻率，Hz;

                N--變壓器繞組的距數;

                S--變壓器鐵芯截面積，m2;

                B--磁通密度的最大值，T。

由公式可知，獲得弧焊電源的空載電壓需要滿足的條件是∶ 一定的外接電壓的頻率、定數量的變壓器繞組匝數。大磁通密度流經的變壓器鐵芯截面積。而 N和S 與焊機的用量和體積有關當B。定時，如果將工頻 50 Hz提高至幾百赫茲時，焊機的質量和體積將大大降低因此。逆變弧焊電源取消了工頻變壓器，工作在高頻下的主變壓器的質量還到傳統弧焊電源主變壓器的1/20，不僅節約了大量材料，而且減小了焊機的體積。

②逆變式砸焊電源具有外拖的陡降恒流曲線。如圖3—13 所示，正常焊接時，如果電引實然縮電弧電壓降至某個數值時，曲線外拖，輸出電流增大，從而加速熔滴過渡，避免發生焊條與焊件黏結現象，仍保持電弧穩定燃燒。

③裝有數字式顯示電流調節系統和電網波動補償系統，焊接電流精度高。

④電源內的電子控制形件采用集成電路，維修方便。

⑤配有控制盒，可以涉離調節焊接電流。
