一、焊炬、割炬構造原理

1.焊炬

焊炬的作用是使可燃?xì)怏w和氧氣按一定比例均勻混合，以獲得具有所需溫度和熱量的火焰。在焊接過程中，由于焊炬的工作性能不正需或操作失誤，往往會導致焊接火焰自焊炬燒向膠管內而產生回火燃燒、爆炸事故，或熔斷焊炬。為了安全使用焊炬，需要對其結構原理作一簡單介紹。

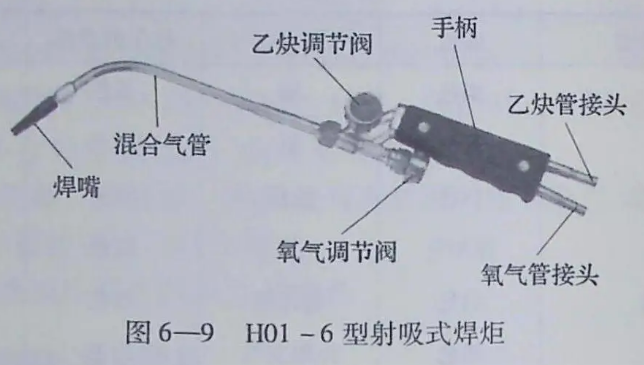

焊炬又名焊槍，按可燃?xì)怏w與氧氣混合的方式分為射吸式和等壓式兩類。目前國內生產的焊炬均為射吸式。如圖6-9所示為目前使用較廣的H01-6型射吸式焊炬。

射吸式焊炬工作原理：打開氧氣調節閥，氧氣即從噴嘴快速射出，并在噴嘴外圍造成負壓（吸力），再打開乙炔調節閥，乙炔氣即聚集在噴嘴的外圍，由于氧射流負壓的作用，聚集在噴嘴外圍的乙炔很快地被氧氣吸入，并按一定的比例（體積比約為1:1）與氧氣混合，并以相當高的流速經過射吸管混合后從焊嘴噴出。

2.割炬

割炬的作用是使氧氣與乙炔按比例進行混合，形成預熱火焰，并將純氧噴射到被切割的工件上，使切割處的金屬在氧射流中燃燒，氧射流把燃燒生成物吹走而形成割縫。

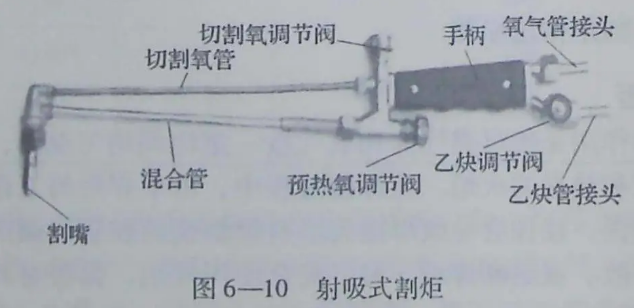

目前我國采用最普遍的是射吸式割炬，其結構形狀如圖6-10所示。割炬與焊炬不同的地方，就是多了一套切割氧的管子和噴嘴，以及調節切割氧的手輪和閥門。

二、焊炬的安全使用

目前國內廣泛應用射吸式焊炬，其使用安全注意事項主要有以下幾點。

1.先安全檢驗后點火

使用前必須先檢查其射吸式性能。檢查方法為：將氧氣膠管緊固在氧氣接頭上，接通氧氣后，先開啟乙炔調節手輪，再開啟氧氣調節手輪，然后用手指按在乙炔接頭上，若感到有一股吸力，則表明其射吸性能正常，必須進行修理，否則嚴禁使用。

射吸性能檢查正常后，接著檢查是否漏氣。檢查方法;把乙炔膠管也接在乙炔接頭上，將焊炬㓎入干凈的水槽里，或者在焊炬的各連接部位、氣閥等處涂抹肥皂水，然后開啟調節手輪送入氧氣和乙炔氣，不嚴密處將會冒出氣泡。

2.點火

經以上檢查合格后們才能給焊炬點火。點火時有先開乙炔和先開氧氣兩種方法，為安全起見，最好先開乙炔，點燃后立即開氧氣并調節火焰。與先開氧氣后開乙炔的方法比較起來，這種點火方法有下列優點：點火前在焊嘴周圍的局部空間，不會形成氧氣與乙炔的混合氣，可避免點火時的鳴爆現象；可根據能否點燃乙炔及火焰的強弱，幫助檢查焊炬是否有堵塞、漏氣等弊��；點燃乙炔后再開氧氣，火焰由弱逐漸變強，燃燒過程較平穩等。其缺點是點火時會冒黑煙，影響環境衛生。大功率焊炬點火時，應采用摩擦引火器或其他專用點火裝置，禁止用普通火柴點火，防止燒傷。

3.關火

關火時，應先關乙炔后關氧氣，防止火焰倒襲和產生煙灰。使用大號焊嘴的焊炬在關火時，可先把氧氣開大一點，然后關乙炔，最后再關氧氣。先開大氧氣是為了保持較高流速，有利于避免回火。

4.回火

發生回火時應迅速關乙炔，隨即關氧氣，倒襲的火焰在焊炬內會很快熄滅。稍等片刻再開氧氣，吹出殘留在焊炬里的煙灰。此外，在緊急情況下可拔去乙炔膠管，為此，一般要求乙炔膠管與焊炬接頭的連接，應避免太緊或太松，以不漏氣并能插上和拔下為原則。

5.防油

焊炬的各連接部位、氣體通道及調節閥等處，均不得黏附油脂。

6.焊炬的保存

焊炬停止使用后，應擰緊調節手輪并掛在適當?shù)膱鏊�，也可卸下膠管，將焊炬存放在工具箱內。必須強調指出，禁止為使用方便而不卸下膠管，將焊炬、膠管和氣源作永久性連接，并將焊炬隨意放在容器里或鎖在工具箱內。這種做法容易造成容器或工具箱的爆炸或在點火時常發生回火，并容易引起氧氣膠管爆炸。

三、割炬的安全使用

焊矩使用的安全要求，基本上也適用于割炬。此外還應注意以下丙點。

1.在開始切割前，工件表面的漆皮、鐵屑和油水污物等應加以考理。在水泥路面上切割時應墊高工件，防止銹皮和水泥地面爆濺傷人。

2.在正常工作停止時。應先關閉氧氣調節手輪，再關閉乙炔和預進和氧手輪。
