解含有幾個電影的復雜電路時，可將其分解為幾個簡單電路來研究，然后將計算結果疊加，求得原電力的實際電流、電壓稱為疊加定理。
由線性元件所組成的電路，稱為線性電路。疊加定理是線性電路的一個重要定理，應用這一定理，常常使線性電路的分析變得十分方便。
疊加定理指出：在線性電路中，當有多個電源作用時，任一支路電流或電壓，可看作由各個電源單獨作用時在該支路中產生的電流或電壓的代數和。當某一電源單獨作用時，其它不作用的電源應置為零（電壓源電壓為零，電流源電流為零），即電壓源用短路代替，電流源用開路代替。

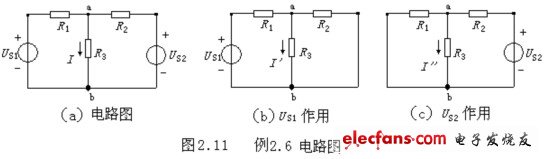

例2．6如圖2．11（a）所示電路，試用疊加定理計算電流I。
解：
(1)計算電壓源US1單獨作用于電路時產生的電流
，如圖2．11（b）所示。
(2)計算電壓源US2單獨作用于電路時產生的電流
，如圖2．11（c）所示。
(3)由疊加定理，計算電壓源US1、US2共同作用于電路時產生的電流I。
例2．7如圖2．12（a）所示電路，試用疊加定理計算電壓U。
解：
(1)計算12V電壓源單獨作用于電路時產生的電壓
，如圖2．12（b）所示。
(2)計算3A電流源單獨作用于電路時產生的電壓
，如圖2．12（c）所示。
(3)由疊加定理，計算12V電壓源、3A電流源共同作用于電路時產生的電壓U。

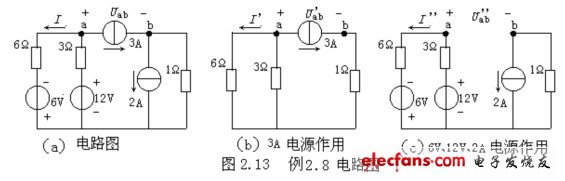

例2．8如圖2．13（a）所示電路，求電壓Uab、電流I和6Ω電阻的功率P。
解：
(1)計算3A電流源單獨作用于電路產生的電壓Uab、電流I，如圖2．13（b）所示。
(2)計算2A電流源、6V電壓源及12V電壓源共同作用于電路產生的電壓Uab、電流I，如圖2．13（c）所示。
(3)由疊加定理，計算3A、2A電流源，6V、12V電壓源共同作用于電路產生的電壓Uab、電流I。
(4)計算6Ω電阻的功率。
由上面的例子，可歸納用疊加定理分析電路的一般步驟：
(1)將復雜電路分解為含有一個(或幾個)獨立源單獨（或共同）作用的分解電路。
(2)分析各分解電路，分別求得各電流或電壓分量。
(3)疊加得最后結果。
用疊加定理分析電路時，應注意以下幾點：
(1)疊加定理僅適用于線性電路，不適用于非線性電路；僅適用于電壓、電流的計算，不適用于功率的計算。
(2)當某一獨立源單獨作用時，其它獨立源的參數都應置為零，即電壓源代之以短路，電流源代之以開路。
(3)應用疊加定理求電壓、電流時，應特別注意各分量的符號。若分量的參考方向與原電路中的參考方向一致，則該分量取正號；反之取負號。
(4)疊加的方式是任意的，可以一次使一個獨立源單獨作用，也可以一次使幾個獨立源同時作用，方式的選擇取決于對分析計算問題的簡便與否。
