焊工技能培訓:焊接主梁時需要注意哪些細節?

[日期:2022-01-24]   來源:云南技能培訓網  作者:云南技能培訓網   閱讀:1256次

焊工技能培訓:焊接主梁時需要注意哪些細節?


工作時承受彎曲的桿件稱為梁。梁通常是由鋼板和型鋼拼焊而成,一般在零件下料后即能進行拼裝,焊后主要是焊縫和產品外觀尺寸的檢查,一般不需要進行探傷檢測。

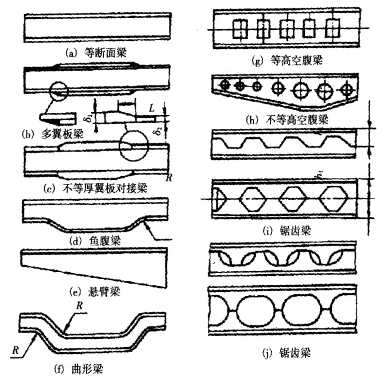

常用焊接梁的外形有等斷面梁(圖2-1(a))和變斷面梁(圖2-1(b)~圖2-1(j))。等斷面梁結構簡單、制造方便,易于實現自動化焊接,但材料耗量較大。為了合理使用金屬材料,可按受力情況設計成不同形式的變斷面梁。


梁的斷面形狀有工字形和箱形兩類。工字梁由三塊鋼板組成,結構簡單,焊接工作量小,應用最為廣泛。箱形梁的斷面形狀為封閉形,整體結構剛度大,可以承受較大的外力,主要用于同時受到水平和垂直彎矩或轉矩作用時的工作狀況。


梁通常是由低碳鋼制成,而且鋼板厚度也不大,所以焊接變形是制造梁的主要工藝問題,梁的長度與高度之比較大,焊后的變形主要是彎曲變形,當焊接方向不正確時,也會產生扭曲變形。
